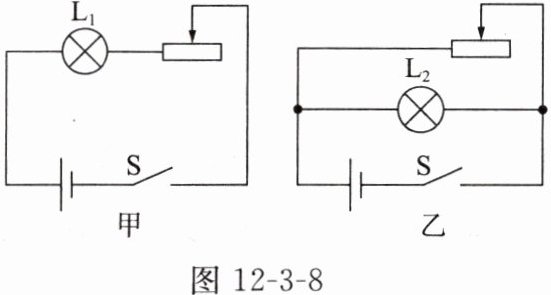

5. 如图 12-3-8 甲、乙所示,电源电压不变,当滑动变阻器的滑片都向右移动时,灯泡的亮度变化情况分别是()。
$A. L_1、$$L_2 $都变亮
$B. L_1、$$L_2 $都变暗
$C. L_1 $变暗、$L_2 $亮度不变
$D. L_2 $变亮、$L_1 $亮度不变

C

甲图：灯泡$L_1$与滑动变阻器串联，滑片向右移动，滑动变阻器接入电路电阻变大，总电阻变大，电源电压不变，由$I=\frac{U}{R}$可知电路中电流变小，通过$L_1$的电流变小，$L_1$实际功率变小，$L_1$变暗。
乙图：灯泡$L_2$与滑动变阻器并联，并联电路各支路两端电压等于电源电压，电源电压不变，$L_2$两端电压不变，$L_2$电阻不变，由$P=\frac{U^2}{R}$可知$L_2$实际功率不变，$L_2$亮度不变。
结论：$L_1$变暗、$L_2$亮度不变，选C。

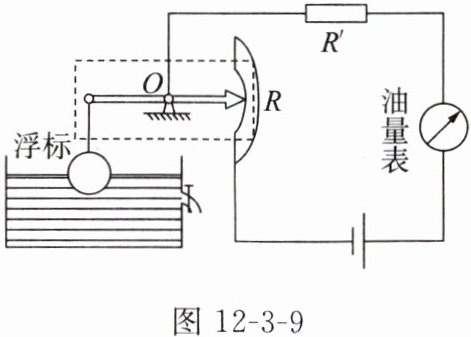

6. 图 12-3-9 是一种自动测定油箱内油面高度的装置。

(1)R 是电学中的(填元件名称),虚线框内的装置相当于简单机械中的。
(2)油量表是用(选填“电流表”或“电压表”)改装的。
(3)当油箱中的浮标上升时,电路中的电流将(选填“增大”或“减小”)。
(4)R'的作用是。

(1)滑动变阻器 杠杆
(2)电流表
(3)增大
(4)保护电路

【解析】
(1) 由图可知，R的接入电路的阻值可通过相关装置改变，因此是滑动变阻器；虚线框内的装置绕O点转动，符合杠杆的特点，相当于杠杆。
(2) 油量表与电路中的元件串联，因此是用电流表改装的。
(3) 当浮标上升时，杠杆带动滑动变阻器的滑片下移，R接入电路的电阻减小，电路总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流增大。
(4) 当滑动变阻器接入电阻为0时，R'可避免电路短路，起到保护电路的作用。
【答案】
(1)滑动变阻器 杠杆
(2)电流表
(3)增大
(4)保护电路
【知识点】
滑动变阻器、杠杆、欧姆定律
【点评】
本题结合生活实际，综合考查电学与力学知识，重点考查滑动变阻器的应用、杠杆的识别、电表的判断及电路保护，需结合电路原理和机械知识分析。
【难度系数】
0.8

7. 将两只滑动变阻器按如图 12-3-10 所示的方法连接,如果把 a、b 两根导线接入电路中,要使这两只滑动变阻器接入电路的总电阻最大,应把滑片$ P_1 $放在$,P_2 $放在(均选填“最左端”或“最右端”)。

最左端 最右端

【解析】
当把a、b两根导线接入电路时，左侧滑动变阻器接入电路的是滑片$P_1$左侧的电阻丝，右侧滑动变阻器接入电路的是滑片$P_2$右侧的电阻丝。要使两只滑动变阻器接入电路的总电阻最大，需让两段接入的电阻丝长度最长，因此滑片$P_1$应放在最左端，$P_2$应放在最右端。
【答案】
最左端；最右端
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的工作原理，关键是明确接入电路的电阻丝部分，通过判断电阻丝长度变化确定滑片的位置。
【难度系数】
0.6

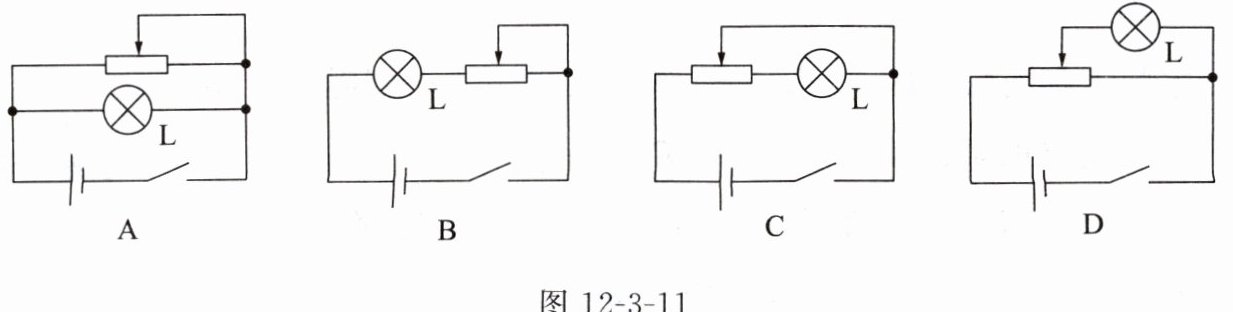

8. 如图 12-3-11 所示的电路中,同种元件的规格均相同,在保护电路的前提下,能利用滑动变阻器让灯泡从亮到熄灭的电路是()。

D

【解析】
逐一分析各选项：
A选项：灯泡与滑动变阻器并联，并联电路各支路独立工作，滑动变阻器无法控制灯泡亮灭，灯泡始终发光，不符合要求。
B选项：灯泡与滑动变阻器串联，滑动变阻器只能改变灯泡亮度，电路始终为通路，无法让灯泡熄灭，不符合要求。
C选项：灯泡与滑动变阻器串联，仅能改变灯泡亮度，不能使灯泡熄灭，不符合要求。
D选项：滑动变阻器的一部分与灯泡并联，当滑片移至最左端时，灯泡被短路，会熄灭；滑片移动时可改变灯泡亮度，直至熄灭，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用、串并联电路特点
【点评】
本题考查滑动变阻器对电路的控制作用，需结合串并联电路特点分析不同连接方式下的电路变化，理解短路的应用是解题关键。
【难度系数】
0.4
