2025年学习质量监测九年级物理全一册人教版第69页答案

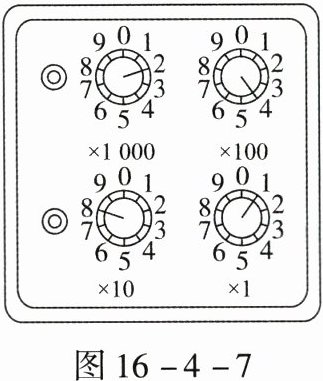

9. 电阻箱是一种箱式变阻器。如图 16 - 4 - 7 所示,该电阻箱的读数是(
A
)。

A.2 481 Ω
B.2 841 Ω
C.2 418 Ω
D.1 842 Ω
]

答案

A

解析

2×1000Ω + 4×100Ω + 8×10Ω + 1×1Ω = 2481Ω
A

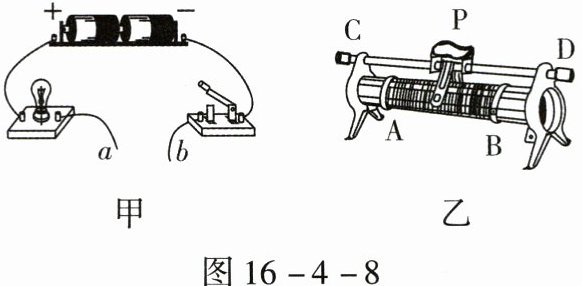

10. 如图 16 - 4 - 8 甲所示电路,将一滑动变阻器接在 a、b 两点间,闭合开关,灯泡能发光。现要使滑动变阻器滑片 P 向左移动,灯泡变亮,则图 16 - 4 - 8 乙中的滑动变阻器连入电路的接线柱应是(
B
)。

A.A 和 B
B.A 和 C
C.B 和 D
D.C 和 D
]

答案

B

解析

要使滑片P向左移动时灯泡变亮，电路中电流需增大，滑动变阻器接入电路的电阻应减小。滑动变阻器接入电路的电阻由滑片到下接线柱的距离决定，滑片向左移动时，接入电阻减小，需接左下接线柱A和上接线柱C或D。选项中符合的是A和C。
B

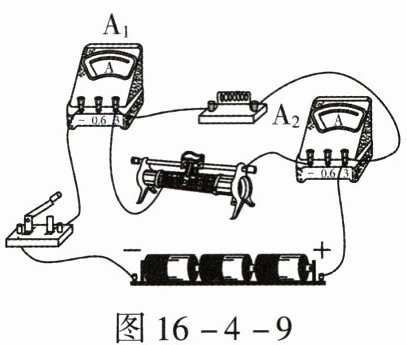

11. 根据图 16 - 4 - 9 所示的实物电路图,在右侧虚线框内画出对应的电路图。
]

答案


如图答16-4-1所示。图答16-4-1

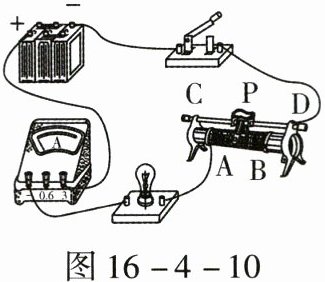

12. 在用滑动变阻器改变灯泡亮度的实验中,甲组同学连接的电路如图 16 - 4 - 10 所示。

(1)甲组同学连接好电路后,闭合开关,发现灯泡不亮,电流表的指针偏转幅度较大,原因是
灯泡短路
。
(2)要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片向
A
(选填“A”或“B”)接线柱端移动,此过程中电流表的示数将
变大
(选填“变大”“变小”或“不变”)。
(3)乙组同学按照电路图连接实验电路,当接完最后一根导线时灯泡立即发出耀眼的光并很快熄灭。找出实验操作中的两个操作不当之处：
①
连接电路时，开关未断开
；
②
滑动变阻器的滑片未放在其阻值最大处
。

答案


(1)灯泡短路
(2)A 变大
(3)①连接电路时，开关未断开 ②滑动变阻器的滑片未放在其阻值最大处
