9. 在“探究并联电路的电压规律”实验中,小明使用了两个相同的灯泡。

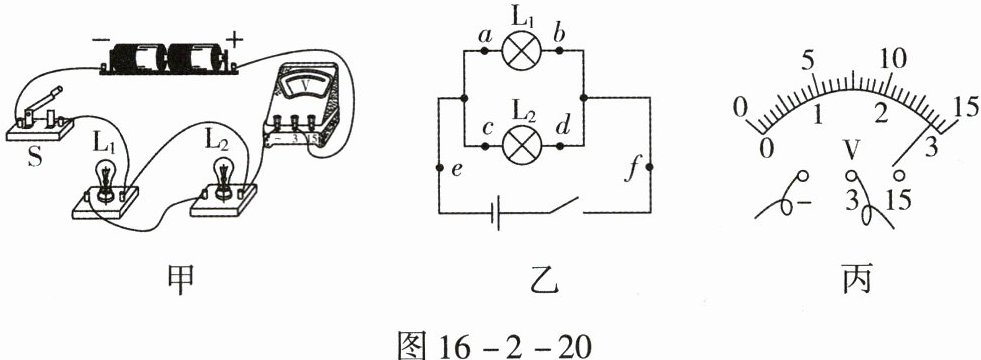

(1)图16-2-20甲是小明已经完成一部分连接的实物电路图,请用笔画线表示导线在图中增加一条导线,使得电压表测量$L_2$两端的电压。
(2)如图16-2-20乙所示的电路中,将电压表并联在a、b两点之间时,闭合开关,电压表的示数如图16-2-20丙所示,电压表的示数为______V。
(3)依次将电压表并联到图16-2-20乙电路中的a与b、c与d、e与f之间,小明发现电压表示数相等。由此他得出结论：并联电路中各支路两端的电压相等。此结论______(选填“科学”或“不科学”),接下来应该进行的操作是______。
A. 更换不同规格的灯泡,再次实验
B. 将$L_1、$$L_2$的位置互换,再次实验
C. 保持电源、灯泡不变,多测量几次电路中三处的电压
(4)小明发现家里客厅的灯$L_1$比卧室的灯$L_2$亮,两灯对应的电压$U_1$和$U_2$的大小关系是$U_1______($选填“＞”“=”或$“＜”)U_2。$

(1)如图答16−2−4所示。
　　　　　　
(2)2.8
(3)不科学 A
(4)=

10. 如图16-2-21所示的电路,电源电压恒定不变。
(1)当a、b都是电压表时,闭合开关$S_1$和$S_2,a、$b示数分别是6V、3.5V,那么灯$L_1、$$L_2$两端的电压各是多少？
(2)当a、b都是电流表时,断开开关$S_2,$闭合开关$S_1,a、$b示数分别是0.28A、0.5A,那么通过灯$L_1、$$L_2$的电流各是多少？此时灯$L_1$两端的电压是多少？

(1)灯L₂两端的电压为3.5V,灯L₁两端的电压是2.5V;
(2)通过灯L₁的电流是0.22A,通过灯L₂的电流是0.28A,灯L₁两端的电压为6V。
