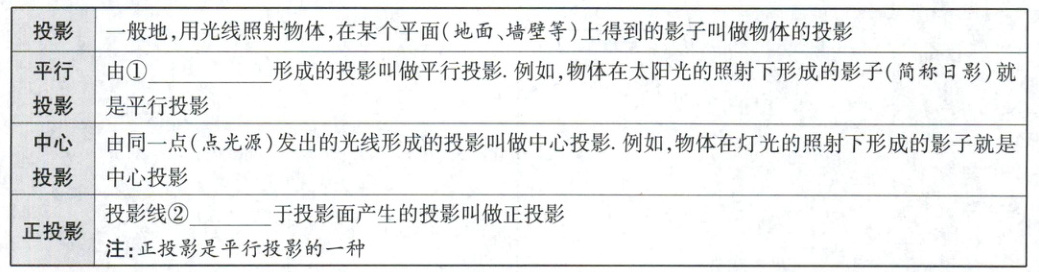

一、投影
①平行光线
②垂直
答案
①平行光线
②垂直
②垂直
1. 下列投影中，属于中心投影的是
①阳光下旗杆的影子；②路灯下行人的影子；③皮影戏中的影子；④日晷上指针的影子.
②③
，属于平行投影的是①④
.(填序号)①阳光下旗杆的影子；②路灯下行人的影子；③皮影戏中的影子；④日晷上指针的影子.
答案
中心投影是由同一点（点光源）发出的光线形成的投影。
平行投影是由平行光线形成的投影，如太阳光。
①阳光下旗杆的影子，由太阳光（可视为平行光线）形成，是平行投影。
②路灯下行人的影子，由路灯（点光源）发出的光线形成，是中心投影。
③皮影戏中的影子，由灯光（点光源）照射幕布形成，是中心投影。
④日晷上指针的影子，由太阳光（可视为平行光线）形成，是平行投影。
属于中心投影的是②③；
属于平行投影的是①④。
平行投影是由平行光线形成的投影，如太阳光。
①阳光下旗杆的影子，由太阳光（可视为平行光线）形成，是平行投影。
②路灯下行人的影子，由路灯（点光源）发出的光线形成，是中心投影。
③皮影戏中的影子，由灯光（点光源）照射幕布形成，是中心投影。
④日晷上指针的影子，由太阳光（可视为平行光线）形成，是平行投影。
属于中心投影的是②③；
属于平行投影的是①④。

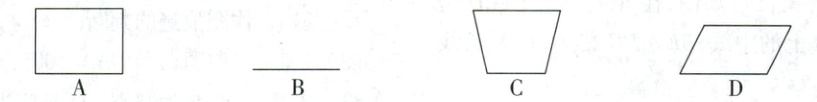

2. 矩形木框在阳光照射下，在地面上形成的投影不可能是(
C
)答案
C
解析
根据投影的性质，矩形木框在阳光照射下形成的投影可能是平行四边形（包括矩形、菱形）或线段。梯形的两腰不平行，而矩形的对边平行，在平行投影下，平行的边仍平行，所以投影不可能是梯形。
3.(北师九上 P126)确定图中路灯灯泡所在的位置.
答案
二、三视图
1. 视图：用正投影的方法绘制的物体在投影面上的图形.
2. 三视图
概念
主视图：从正面得到的视图
左视图：从左面得到的视图
俯视图：从上面得到的视图

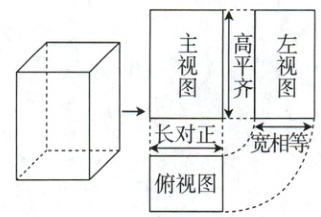

特点(如右图)
主视图与俯视图③
主视图与左视图④
左视图与俯视图⑤
注 看得见部分的轮廓线要画成⑥

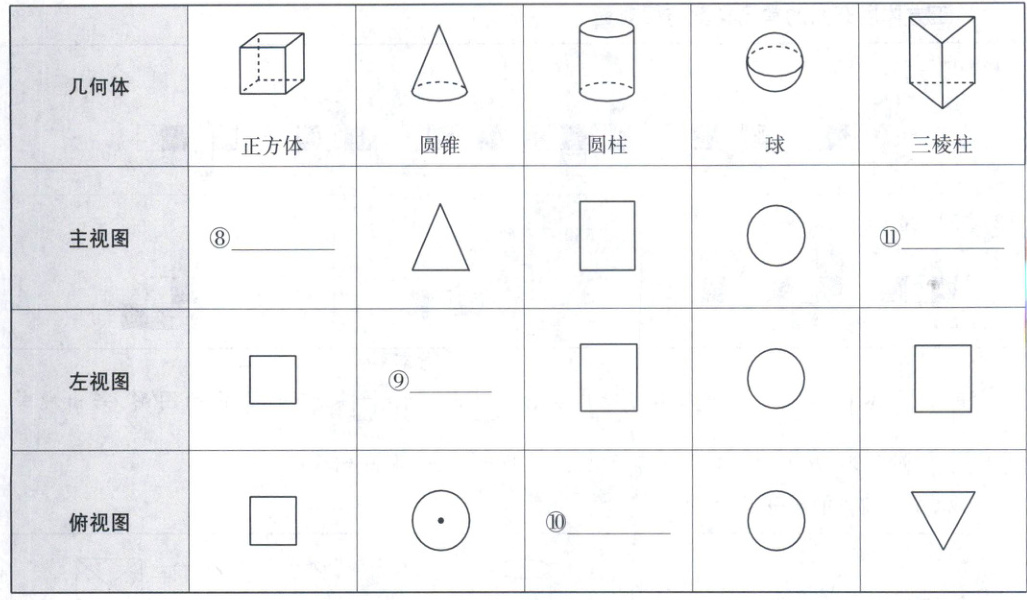

3. 常见几何体的三视图
1. 视图：用正投影的方法绘制的物体在投影面上的图形.
2. 三视图
概念
主视图：从正面得到的视图
左视图：从左面得到的视图
俯视图：从上面得到的视图
特点(如右图)
主视图与俯视图③
长对正
主视图与左视图④
高平齐
左视图与俯视图⑤
宽相等
注 看得见部分的轮廓线要画成⑥
实
线，看不见部分的轮廓线要画成⑦虚
线.3. 常见几何体的三视图
答案
③长对正 ④高平齐 ⑤宽相等 ⑥实 ⑦虚 ⑧
⑨
⑩
⑪
解析
