4. 小华在做“探究凸透镜成像规律”实验时，发现光屏上出现的像只有中间清晰，两侧却较模糊，小明只对凸透镜进行了调整，就在光屏上得到了清晰的像，他的调整是 （）

A.左右适当移动凸透镜
B.上下适当移动凸透镜
C.适当扭转凸透镜
D.更换焦距合适的凸透镜

4. C 发现光屏上出现的像只有中间清晰，两侧较模糊，说明中间部分的物距此时正好在光屏上成清晰的像，而两侧部分的物距大于或小于中间部分的物距，故应适当扭转凸透镜，使凸透镜与光屏平行，在光屏上得到清晰的像，故C符合题意。

5. 如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，无论怎样移动光屏，都不能在光屏上得到烛焰清晰的像。下列可能观察到烛焰清晰像的操作是 （）

A.向左移动透镜，同时调节光屏的位置
B.将光屏移到透镜左侧，调节光屏的位置
C.从透镜左侧透过透镜向右观察
D.从透镜右侧透过透镜向左观察

（第5题图）

5. D 烛焰和光屏的中心位于凸透镜的主光轴上，无论怎样移动光屏都不能在光屏上得到烛焰清晰的像，说明此时物距小于一倍焦距，成正立、放大的虚像，虚像无法用光屏承接，从透镜右侧透过透镜向左观察，可以观察到该像，故A、B、C错误，D正确。

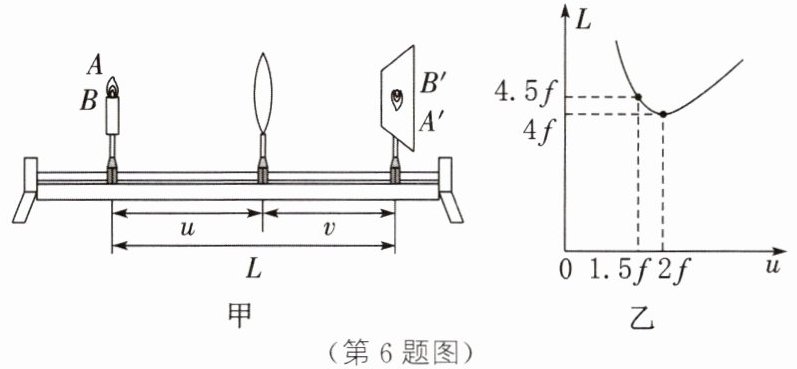

6. 新素养 科学思维 如图甲所示，将凸透镜及蜡烛、光屏置于光具座上做成像实验，保持蜡烛不动，移动凸透镜和光屏，记录每次成实像的物距$u$、像距$v$、物像间距$L(L=u+v)$，绘出如图乙所示的$L-u$图像(以$f$为长度单位)。由图可知，要想成实像，蜡烛与光屏的间距应满足$L≥$。在物理学中，放大率是指像的大小与物体大小的比值，即放大率$n=\frac{A'B'}{AB}=\frac{v}{u}$。结合甲、乙两图可知，当$n$由2变为0.5时，凸透镜移动的距离为。(用$f$表示)

6. 4f 1.5f
〔解析〕凸透镜成实像时，满足u＞f，由图乙可知，随着物距u增大，物像间距L先减小后增大，当物距为2f时，物像间距最小为4f，因此，要想成实像，蜡烛与光屏的间距应满足L≥4f；由图乙知，当u=1.5f时，L=4.5f，v=L−u=4.5f−1.5f=3f，此时放大率$n=\frac{A'B'}{AB}=\frac{v}{u}=\frac{3f}{1.5f}=2$，由光路的可逆性可知，当u'=3f、v'=1.5f时，放大率$n'=\frac{A_1'B_1'}{A_1B_1}=\frac{v'}{u'}=\frac{1.5f}{3f}=0.5$，因此当n由2变为0.5时，物距u由1.5f变为3f，则凸透镜移动的距离为1.5f。

7. 如图所示，在探究凸透镜成像规律的实验中，凸透镜、蜡烛、光屏放在同一直线上。当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，则凸透镜一定固定在之间，两次成像的虚实情况（相同/不同）。

7. B、C 不同
〔解析〕当烛焰在B点时，成像在A点，则凸透镜在A点左侧；当烛焰在A点时，成像在C点，由光路可逆可知，两次成像一次为虚像，一次为实像；由此可知凸透镜一定固定在B、C之间，两次成像的虚实情况不同。

8. 如图所示,将点燃的蜡烛置于凸透镜的焦点以内,人眼观察到其放大的像。若将一不透明的光屏置于图中虚线处,则人眼观察到烛焰的像 （）

A.没有变化
B.会被遮挡
C.能成在光屏上
D.亮度变暗

8. A 本题中，烛焰上的某点射向凸透镜的所有光线经凸透镜折射后射向人眼，人眼逆着这些折射光线看过去，就看到了该点在烛焰同侧所成的虚像。若将一不透明的光屏置于图中虚线处，则人眼观察到烛焰的像没有变化。
