19. 如图9所示，小球处于静止状态，请画出小球受力的示意图。

19.

20. 如图10所示，物体A沿斜面下滑，作出物体A受到的重力和摩擦力的示意图。

20.

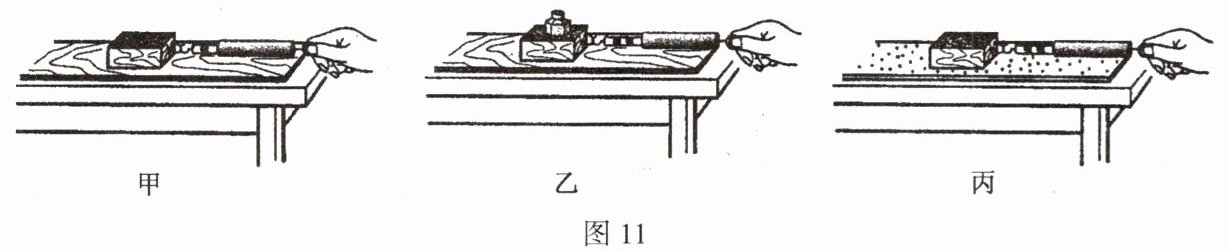

21. 在探究“滑动摩擦力的大小与什么因素有关”时,小华同学根据自己推箱子时,箱子越重,推起来越费力,提出了“影响滑动摩擦力大小的因素可能与接触面受到的压力有关”的猜想。小辉同学根据自己推箱子时,地面越粗糙,推起来越费力,提出了“影响滑动摩擦力大小的因素可能与接触面的粗糙程度有关”的猜想。图11是验证他们猜想的实验装置图。

(1)小辉同学为了完成他自己的探究应按两图进行。

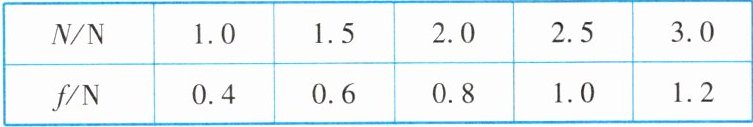

(2)若小华选用正确的实验装置进行实验得到下表所记录的实验数据,请根据数据在所给坐标中作出滑动摩擦力的大小$f$与接触面受到的压力大小$N$之间的关系图像。
| $N/\mathrm{N}$ | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| --- | --- | --- | --- | --- | --- |
| $f/\mathrm{N}$ | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 |

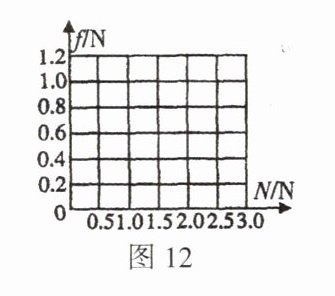

(3)如图12所示,根据图像可以得出$f$与$N$的关系是。
(4)小华和小辉同学在实验中都应使小车在水平桌面上做运动。

21.(1)甲、丙 (2)略 (3)当接触面粗糙程度一定时,压力越大,摩擦力越大 (4)匀速直线
