三、作图题
10.一个外形不规则、密度均匀的物体，用细绳悬挂起来，它刚好处于平衡状态，如图所示。请大致确定该物体重心O的位置，并画出它所受重力G的示意图。
10.一个外形不规则、密度均匀的物体，用细绳悬挂起来，它刚好处于平衡状态，如图所示。请大致确定该物体重心O的位置，并画出它所受重力G的示意图。
答案
10.如图所示：
四、实验题
11.某同学用如图所示的实验装置探究二力平衡的条件。
(1)把小车放在

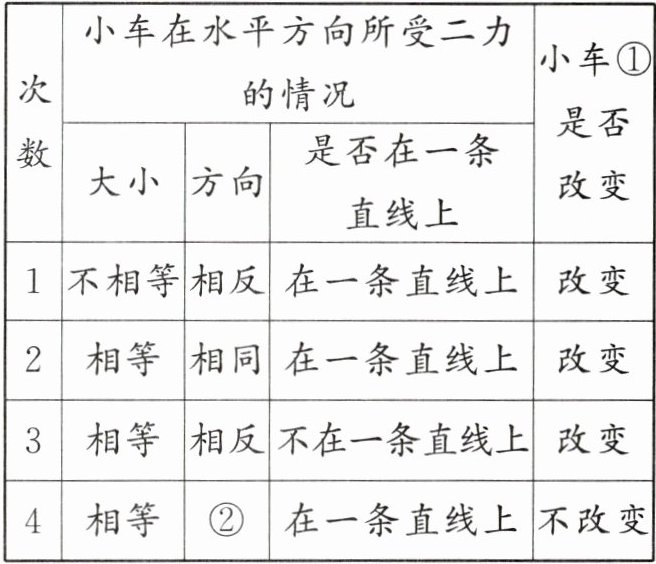

(2)该同学把实验条件和现象记录在了下面的表格中：
请将表格中两处空白补充完整：①
(3)与其他同学交流讨论实验结果，可以得出作用在同一物体上的两个力，如果
11.某同学用如图所示的实验装置探究二力平衡的条件。
(1)把小车放在
光滑
（选填“光滑”或“粗糙”）的水平桌面上，向挂在小车两端的托盘里加砝码；(2)该同学把实验条件和现象记录在了下面的表格中：
请将表格中两处空白补充完整：①
运动状态
，②相反
；(3)与其他同学交流讨论实验结果，可以得出作用在同一物体上的两个力，如果
大小相等、方向相反
并且在同一条直线上
，这两个力就彼此平衡。答案
11.(1)光滑
(2)①运动状态 ②相反
(3)大小相等、方向相反 在同一条直线上
(2)①运动状态 ②相反
(3)大小相等、方向相反 在同一条直线上
五、计算题
12. 如图所示，工人通过滑轮组用200 N的拉力F把重为480 N的物体A缓慢提升了2 m，不计绳重和摩擦。求：
(1)绳子自由端移动的距离；
(2)动滑轮所受重力；
(3)若用此滑轮组缓慢提升重为630 N的物体，则作用在绳子自由端的拉力大小。
12. 如图所示，工人通过滑轮组用200 N的拉力F把重为480 N的物体A缓慢提升了2 m，不计绳重和摩擦。求：
(1)绳子自由端移动的距离；
(2)动滑轮所受重力；
(3)若用此滑轮组缓慢提升重为630 N的物体，则作用在绳子自由端的拉力大小。
答案
12.解:(1)由图可知,绳子承重段数n=3,所以绳端移动的距离是物体移动距离的3倍,所以绳子自由端移动的距离
$s_{绳}=3×2\ \mathrm{m}=6\ \mathrm{m};$
(2)因为n=3,不计绳重和摩擦,根据$F=\dfrac{1}{n}(G+G_{动})$可知,动滑轮的重力
$G_{动}=nF-G=3×200\ \mathrm{N}-480\ \mathrm{N}=120\ \mathrm{N};$
(3)若用此滑轮组缓慢提升重为630 N的物体,不计绳重和摩擦,则作用在绳子自由端的拉力:
$F'=\dfrac{1}{n}(G'+G_{动})=\dfrac{1}{3}×(630\ \mathrm{N}+120\ \mathrm{N})=250\ \mathrm{N}。$
$s_{绳}=3×2\ \mathrm{m}=6\ \mathrm{m};$
(2)因为n=3,不计绳重和摩擦,根据$F=\dfrac{1}{n}(G+G_{动})$可知,动滑轮的重力
$G_{动}=nF-G=3×200\ \mathrm{N}-480\ \mathrm{N}=120\ \mathrm{N};$
(3)若用此滑轮组缓慢提升重为630 N的物体,不计绳重和摩擦,则作用在绳子自由端的拉力:
$F'=\dfrac{1}{n}(G'+G_{动})=\dfrac{1}{3}×(630\ \mathrm{N}+120\ \mathrm{N})=250\ \mathrm{N}。$
