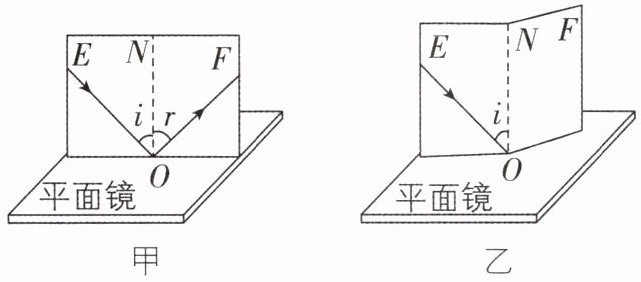

8[2025黑龙江齐齐哈尔中考节选,中]小明用如图甲所示的装置探究“光反射时的定律”。

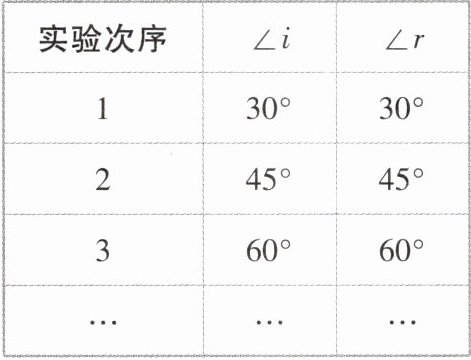

|实验次序|∠i|∠r|
| ---- | ---- | ---- |
|1|30°|30°|
|2|45°|45°|
|3|60°|60°|
|…|…|…|
(1)把一个平面镜放在水平桌面上,再把一张纸板ENF竖直地立在平面镜上,纸板上的直线ON 于镜面。
(2)使一束光贴着纸板沿某一个角度射到O点,经平面镜反射,沿另一个方向射出。在纸板上用笔描出入射光EO和反射光OF的径迹。改变光束入射的角度,多做几次,换用不同颜色的笔记录每次光的径迹。取下纸板,用量角器测量ON两侧的∠i和∠r,将数据记录在表中。分析表中数据可知,在反射现象中,反射角 (填“小于”“等于”或“大于”)入射角。实验过程中,“改变光束入射的角度,多做几次”的目的是。
(3)纸板ENF是用两块纸板连接起来的。如图乙所示,把纸板NOF向后折,在纸板NOF上 (填“能”或“不能”)看到反射光线。此现象表明:在反射现象中,反射光线、入射光线和法线 (填“在”或“不在”)同一平面内。
(4)让光逆着OF的方向射向镜面,会发现反射光沿着OE方向射出。此现象表明:在反射现象中,光路是 的。

8.(1)垂直 (2)等于 寻找普遍规律,避免偶然性 (3)不能 在 (4)可逆
【解析】(1)把一个平面镜放在水平桌面上,再把一张纸板ENF竖直地立在平面镜上,纸板上的直线ON与镜面垂直,可以看作法线。
(2)分析表格数据可知,反射角随入射角增大而增大,且大小保持一致,可得:在反射现象中,反射角等于入射角;本实验是探究类实验,实验过程中,“改变光束入射的角度,多做几次”的目的是寻找普遍规律,避免偶然性。
(3)如图乙所示,把纸板NOF向后折,左右两侧纸板不在同一平面,在纸板NOF上不能看到反射光线。此现象表明:在反射现象中,反射光线、入射光线和法线在同一平面内。
(4)让光逆着OF的方向射向镜面,会发现反射光沿着OE方向射出,光的传播路径与之前完全相反,此现象表明:在反射现象中,光路是可逆的。

【分析】
这道题围绕“光反射时的定律”实验展开，需结合实验操作要求、数据记录分析、实验现象推导来解答。第(1)问中纸板上的直线ON是法线，实验时法线需垂直镜面以保证角度测量准确；第(2)问通过表格数据对比可直接得出反射角与入射角的关系，多次改变入射角度是为了避免单次实验的偶然性，获取普遍规律；第(3)问将纸板NOF向后折，两块纸板不在同一平面，无法观察到反射光线，以此验证三线共面；第(4)问逆着光线入射时反射光沿原路径返回，可推导光路特点。
【解析】
(1) 实验中，法线（纸板上的直线ON）必须垂直于平面镜，才能准确测量入射角和反射角，因此填垂直。
(2) 分析表格数据，每次实验中∠i和∠r的度数完全相等，故反射角等于入射角；探究类实验中，多次改变入射角度是为了避免单次实验的偶然性，寻找普遍规律。
(3) 把纸板NOF向后折，此时纸板NOF与纸板E不在同一平面，无法在NOF上看到反射光线，表明反射光线、入射光线和法线在同一平面内。
(4) 让光逆着反射光线方向射向镜面，反射光沿原入射光线方向射出，说明在反射现象中，光路是可逆的。
【答案】
(1)垂直 (2)等于；寻找普遍规律，避免偶然性 (3)不能；在 (4)可逆
【知识点】
光的反射定律、实验探究方法
【点评】
本题是光反射定律的基础实验题，考查实验操作要点、数据结论、实验目的及现象对应的规律，属于中考常考的基础实验题型，需熟练掌握实验各环节的原理与结论。
【难度系数】
0.4

9[2025江苏宿迁中考,中]某同学发现当玻璃门旋转时，自己的像有了一定变化，他猜想平面镜所成的像可能与物体的大小、位置有关。于是，他设计实验进行探究。

(1)实验中，他采用薄的茶色玻璃板做实验，一是为了防止蜡烛通过玻璃板的反射成像影响实验结果；二是为了方便确定的位置。
(2)如图甲所示，玻璃板与桌面垂直放置，将蜡烛A点燃后放在玻璃板前a处，再将蜡烛（填“B”或“C”）放置于玻璃板后（填“b”“c”或“d”）处，使人在玻璃板前不同角度处观察，都能看到后面的蜡烛与A的像重合，改变A的位置，多次实验。
(3)接着，他旋转玻璃板到新的位置重新实验，实验装置俯视图如图乙所示，保持蜡烛A仍在a处，则蜡烛A的像在（填“b”“e”或“f”）点。
实验表明：平面镜所成的像与物体关于镜面。物体所成的像的大小与其到平面镜的距离（填“有关”或“无关”）。

9.(1)前后两个表面 像 (2)B b (3)e 对称 无关
【解析】(1)采用薄的茶色玻璃板做实验,一是为了防止蜡烛通过玻璃板前后两个表面反射成像影响实验效果;二是为了方便确定像的位置,因为玻璃板既能反射光成像,又能透光看到玻璃板后面的物体。(2)要使后面的蜡烛与A的像重合,应选择与蜡烛A完全相同的蜡烛B。根据平面镜成像特点,像与物关于镜面对称,蜡烛A在玻璃板前a处,所以应将蜡烛B置于玻璃板后b处,使人在玻璃板前不同角度处观察,都能看到后面的蜡烛与A的像重合。(3)根据平面镜成像特点,像与物关于镜面对称,保持蜡烛A仍在a处,当玻璃板旋转到新的位置时,蜡烛A的像在e点。实验表明:平面镜所成的像与物体关于镜面对称,物体所成的像的大小与其到平面镜的距离无关。

【分析】
本题是探究平面镜成像特点的实验题，解题思路如下：
1. 第(1)问：薄玻璃板的前后两个表面都会反射成像，使用薄玻璃板可减小两个像的间距，避免重影干扰；同时玻璃板透明，能透过它看到后方蜡烛，方便确定像的位置。
2. 第(2)问：实验采用等效替代法，需选与A完全相同的蜡烛B，才能通过重合比较像与物的大小；根据平面镜成像“像与物关于镜面对称”的特点，A在a处，对应像的位置是b，故蜡烛B放在b处可与A的像重合。
3. 第(3)问：平面镜成像的核心特点是像与物关于镜面对称，旋转玻璃板后，a关于新玻璃板的对称点为e，即像在e点；实验结论为像与物关于镜面对称，且像的大小与物体到平面镜的距离无关。
【解析】
(1) 薄茶色玻璃板的前后两个表面都会反射光线形成像，使用薄玻璃板能减小两个像之间的距离，避免重影影响实验结果；同时玻璃板透明，既可以反射成像，又能透过玻璃板观察后方的蜡烛，方便确定像的位置。
(2) 实验中利用等效替代法，需选用与蜡烛A完全相同的蜡烛B，使蜡烛B与A的像重合，从而比较像与物的大小；根据平面镜成像“像与物关于镜面对称”的特点，蜡烛A在a处，其像对应玻璃板后的b处，因此将蜡烛B放在b处，可在不同角度观察到B与A的像重合。
(3) 根据平面镜成像“像与物关于镜面对称”的特点，当玻璃板旋转到新位置后，蜡烛A在a处，其关于新玻璃板的对称点为e点，即蜡烛A的像在e点；实验表明，平面镜所成的像与物体关于镜面对称，且像的大小始终与物体大小相等，与物体到平面镜的距离无关。
【答案】
(1) 前后两个表面；像
(2) B；b
(3) e；对称；无关
【知识点】
平面镜成像特点；探究平面镜成像实验
【点评】
本题考查探究平面镜成像实验的器材作用、操作原理及成像规律，需学生理解实验设计思路和平面镜成像的核心特点，注重对实验过程和规律的应用，属于中等难度的实验题。
【难度系数】
0.6
