7. (2024·青岛)如图所示,小明用手提起哑铃,这一动作从生物学的视角,可以认为桡骨在肱二头肌的牵引下绕着肘关节转动;从物理学的视角,可以认为是一个杠杆在工作。下列说法正确的是()

A. 此杠杆的支点为A点
B. 此杠杆的阻力是哑铃受到的重力
C. 此杠杆是一个费力杠杆
D. 肱二头肌的收缩距离大于哑铃的移动距离

C

8. 一位同学用20s从一楼走到三楼,他上楼的功率可能是()
A. 几千瓦
B. 几十瓦
C. 几百瓦
D. 几瓦

C

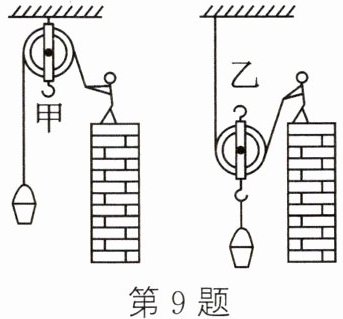

9. 如图所示,小冯分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面。用甲滑轮所做的总功为$W_{1}$,机械效率为$\eta _{1}$;用乙滑轮所做的总功为$W_{2}$,机械效率为$\eta _{2}$。若不计绳重和摩擦,则()

A. $W_{1}= W_{2},\eta _{1}= \eta _{2}$
B. $W_{1}= W_{2},\eta _{1}＜\eta _{2}$
C. $W_{1}＜W_{2},\eta _{1}＞\eta _{2}$
D. $W_{1}＞W_{2},\eta _{1}＜\eta _{2}$

C

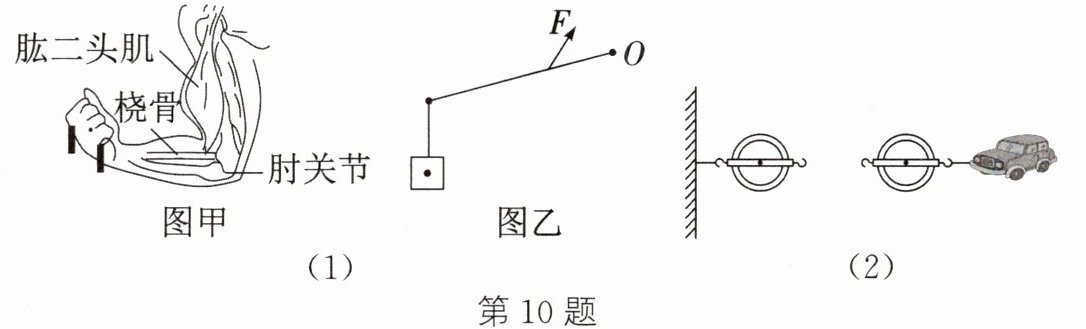

10. (1)(2

024·巴中)图甲为人用手提物体时的情境。手臂桡骨在肱二头肌的牵引下绕肘关节转动的模型如图乙,请在图乙中作出力F的力臂L及物体所受重力的示意图。
(2)如图所示,请画出该滑轮组拉小车水平向左运动最省力的绕法。

如图所示

11. (2024·武汉)某同学利用若干个质量为50g的钩码和弹簧测力计探究杠杆的平衡条件。
(1)调节平衡螺母,使杠杆在不挂钩码时,保持水平并______,达到平衡状态,如图所示。
(2)在杠杆左侧15cm刻度线处挂上4个钩码,在杠杆右侧挂上6个钩码,移动右侧钩码到______cm刻度线处使杠杆重新在水平位置平衡。这时动力或阻力是______(钩码受到的重力/钩码对杠杆的拉力/杠杆对钩码的拉力)。
(3)保持杠杆左侧钩码的数量和位置不变,取下右侧钩码,改用弹簧测力计拉杠杆使杠杆在水平位置平衡,当弹簧测力计的示数为3N时,该拉力的作用点可能在杠杆______(填序号)刻度线处。
① 左侧10cm
② 右侧5cm
③ 右侧15cm

(1) 静止 (2) 10 钩码对杠杆的拉力 (3) ①③
