3.如图所示电路中,与小灯泡$\mathrm{L}_1$并联的电路元件是 ()。

A.开关S
B.电压表V
C.电流表A
D.小灯泡$\mathrm{L}_2$

3题图

4题图

3. B

【分析】要判断与小灯泡$\mathrm{L}_1$并联的元件，需依据并联电路的定义：两个电路元件的两端分别连接在相同的两个节点上，即二者两端电压相等，属于并列连接。同时结合各电路元件的使用规则分析：电流表串联、电压表并联，开关控制电路通断，小灯泡的连接需结合电路结构判断。
【解析】根据并联电路的判断方法，逐一分析选项：
1. 选项A：开关S的作用是控制电路通断，通常串联在电路中，不与$\mathrm{L}_1$并联；
2. 选项B：电压表的使用规则是并联在被测电路两端，因此电压表$\mathrm{V}$的两端与$\mathrm{L}_1$的两端连接在相同节点上，属于并联；
3. 选项C：电流表的使用规则是串联在电路中（相当于导线），不与$\mathrm{L}_1$并联；
4. 选项D：结合常见电路结构，小灯泡$\mathrm{L}_2$与$\mathrm{L}_1$为串联关系，并非并联。
综上，答案为B。
【答案】B
【知识点】电路元件的连接；电压表的使用
【点评】本题考查电路元件的连接方式及电压表的使用规则，属于基础题型，掌握并联判断依据和电表使用特点即可快速解答。
【难度系数】0.7

4.如图所示,当测量范围为0 ~3 V时,图中电压表指针的读数为 V;当测量范围为0 ~15 V时,图中电压表的分度值为。

4. 0.6 0.5 V

【分析】
要解答本题，需掌握电压表不同量程的分度值及读数规则：首先明确电压表的两个常用量程（0~3V、0~15V），不同量程对应不同分度值；读数时先确定量程，再结合分度值和指针位置计算读数，分度值为该量程下每一小格代表的电压值。本题中，0~3V量程需通过小格数计算读数，0~15V量程直接求分度值即可。
【解析】
1. 当测量范围为0~3V时：该量程下，电压表每大格代表1V，每大格分为10小格，因此分度值为$\frac{1V}{10}=0.1V$；指针指向第6小格，读数为$0.1V × 6 = 0.6V$。
2. 当测量范围为0~15V时：该量程下，电压表每大格代表5V，每大格分为10小格，因此分度值为$\frac{5V}{10}=0.5V$。
【答案】
0.6；0.5V
【知识点】
电压表的读数；电压表的量程与分度值
【点评】
本题考查电压表的基础读数，属于初中电学的核心基础知识点，解题关键是牢记不同量程对应的分度值，难度较低，适合巩固基础。
【难度系数】
0.8

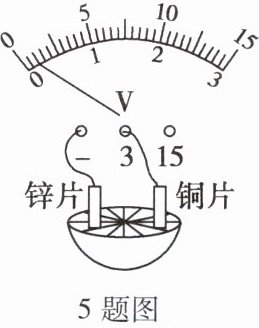

5. 如图是小汪同学制作的水果电池，从图中可以看出片是水果电池的正极；该水果电池的电压是V。

5. 铜 0.2

【分析】
要确定水果电池的正极，需依据电压表的使用规则：电流从电压表正接线柱流入、负接线柱流出时，指针正向偏转。观察题图，电压表正接线柱（标有“3”）连接铜片，负接线柱（标有“-”）连接锌片，指针正向偏转，说明电流从铜片流入电压表，因此铜片是正极。读取电压时，先确定电压表量程：题图中电压表选用0~3V量程，该量程分度值为0.1V，再根据指针位置读数，指针指向0.2V处，即可得到电压值。
【解析】
1. 判断正极：电压表使用时，电流从正接线柱接入、负接线柱接入时指针正向偏转。由题图可知，电压表的“3”接线柱（正接线柱）连接铜片，“-”接线柱（负接线柱）连接锌片，指针正向偏转，说明铜片是水果电池的正极。
2. 读取电压：电压表选用0~3V量程，分度值为0.1V，指针指向0.2V刻度线处，因此该水果电池的电压为0.2V。
【答案】
铜；0.2
【知识点】
电压表使用；电压测量
【点评】
本题结合水果电池考查电压表的接线判断与读数，需掌握电压表的基本使用规则，属于基础题。
【难度系数】
0.3

1. 下列生活中常见的电压估测错误的是（）。

A.一个铅蓄电池的电压约为2 V
B.家用电冰箱的供电电压为220 V
C.手机电池的电压为3.7 V
D.动力电路的电压为380 kV

1. D

【分析】
本题考查生活中常见电压的估测，解题思路是逐一回忆各选项对应的常见电压值，判断选项描述是否正确，找出错误选项。需牢记铅蓄电池、家庭电路、手机电池、动力电路的电压数值，区分清楚电压的单位和大小，避免混淆。
【解析】
逐个分析选项：
A选项：一个铅蓄电池的电压约为2V，该说法正确；
B选项：家用电冰箱是家用电器，供电电压为家庭电路电压220V，说法正确；
C选项：手机电池的电压通常为3.7V，说法正确；
D选项：动力电路的电压为380V，而非380kV（380kV属于高压，远大于动力电路的实际电压），该说法错误。因此错误的选项是D。
【答案】
D
【知识点】
常见电压值估测
【点评】
本题为电学基础识记题，考查学生对生活中常见电压值的掌握，难度较低，牢记相关电压数值即可解答。
【难度系数】
0.8

2. 下列说法不正确的是（）。

A.电源的作用是给用电器两端提供电压
B.电压是形成电流的原因
C.电流是电荷的定向移动形成的
D.电路两端只要有电压就一定有电流

2. D

【分析】本题考查电压与电流的相关概念，需逐一分析各选项的正确性，核心是明确电流形成的两个必要条件：电路两端有电压且电路为通路，据此判断错误说法。
【解析】A选项：电源的作用是给用电器两端提供电压，该说法正确；B选项：电压是促使电荷定向移动形成电流的原因，该说法正确；C选项：电流的本质是电荷的定向移动，该说法正确；D选项：电路中形成电流需要同时满足两个条件，一是电路两端有电压，二是电路是通路，仅电路两端有电压，若电路断开（非通路），则不会产生电流，因此该说法错误。题目要求选不正确的说法，故答案为D。
【答案】D
【知识点】电压的概念、电流的形成条件
【点评】本题为电学基础题，直接考查电压与电流的核心概念，易错点是忽略电流形成的通路条件，需牢记“电压+通路”才会产生电流，属于对基础知识点的常规考查。
【难度系数】0.8

3.关于电压表的使用规则，下列说法不正确的是（）。

A.电压表应该与被测用电器并联
B.电压表不能直接连在电源两端
C.使用前应该检查指针是否指在零刻度线处
D.连接电压表时，应同时考虑电压表的测量范围和分度值

3. B

【分析】
本题考查电压表的使用规则，需逐一分析每个选项是否符合电压表的正确使用要求，找出说法不正确的选项。首先回忆电压表的核心使用要点：并联在被测电路两端、可直接接电源两极测电源电压、使用前需调零、连接时要选合适量程并明确分度值，再据此判断各选项。
【解析】
对各选项逐一分析：
A选项：电压表的使用规则明确要求，电压表必须与被测用电器并联，该说法正确，不符合题意；
B选项：电压表内阻极大，能够直接连接在电源两端测量电源电压，因此“电压表不能直接连在电源两端”的说法错误，符合题意；
C选项：电压表使用前需检查指针是否指在零刻度线处，若未指零需进行调零操作，该说法正确，不符合题意；
D选项：连接电压表时，需根据被测电压选择合适的测量范围，同时明确分度值以保证读数准确，该说法正确，不符合题意。
综上，不正确的说法是B选项。
【答案】
B
【知识点】
电压表的使用规则
【点评】
本题属于电学基础题，考查电压表的基本使用规则，需牢记电压表与电流表使用的差异（电流表不能直接接电源，电压表可以），难度较低，是学生需掌握的基础知识点。
【难度系数】
0.8

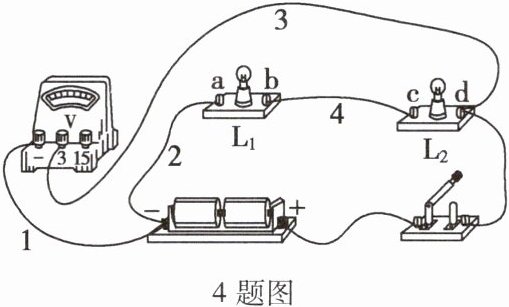

4.如图所示电路中,开关闭合后电压表测量的是(选填“$\mathrm{L}_1$”、“$\mathrm{L}_2$”或“电源”)两端的电压。若要使电压表测量灯$\mathrm{L}_1$两端的电压,只需要将导线(填表示导线的数字)的右端改接到(填表示接线柱的字母)接线柱上即可。

4题图

4. 电源 3 b(或 c)

【分析】
要确定电压表测量的对象，需依据电压表的使用规则：电压表需并联在被测用电器两端，即电压表的两个接线柱要与被测用电器的两个接线柱直接相连（不经过电源或其他用电器）。首先分析原电路中电压表的连接：电压表的负接线柱通过导线1接电源负极，电压表的正接线柱通过导线3接L₂的d端，而L₂的d端经开关接电源正极，因此电压表两端实际接在电源正、负极上，测量电源电压。若要让电压表测L₁的电压，需让电压表并联在L₁两端，L₁的两端为a和b，当前电压表负接线柱已接L₁的a端，只需将导线3的右端改接到L₁的b端（或与b连通的c端，因b和c通过导线4相连，电位相同）即可。
【解析】
1. 判断原电路中电压表的测量对象：
开关闭合后，电流路径为：电源正极→开关→L₂→L₁→电源负极，L₁与L₂串联。电压表的负接线柱经导线1接电源负极，电压表的正接线柱经导线3接L₂的d端，而L₂的d端通过开关接电源正极，因此电压表并联在电源两端，测量电源两端的电压。
2. 改接导线使电压表测L₁的电压：
要让电压表测L₁的电压，需让电压表并联在L₁的两端（L₁的两端为a和b）。当前电压表的负接线柱已连接到L₁的a端（电源负极与L₁的a端相连），只需将电压表正接线柱连接的导线3的右端，从L₂的d端改接到L₁的b接线柱（或与b连通的c接线柱，因为b和c通过导线4连通，电位一致），即可使电压表并联在L₁两端，测量L₁的电压。
【答案】
电源；3；b（或c）
【知识点】
电压表的使用、串联电路
【点评】
本题考查电压表的使用规则，核心是判断电压表的测量对象，需明确电压表需并联在被测电路两端，改接导线时要保证电压表正负接线柱的连接符合要求，属于基础电路题，需掌握电路节点的电位判断方法。
【难度系数】
0.5

5.[教材实验改编]下图是用电压表测量电压时接线柱的选用和刻度盘的示意图。

5题图
(1)图甲中,电压表的测量范围是 V,电压表的示数是 V。
(2)图乙中,电压表的测量范围是 V,电压表的示数是 V。
(3)图丙中,所测用电器两端的电压为2.6 V,测量范围应选 V,请在图中画出相应的电压表指针的位置。

5. (1) 0 ~15 6.5
(2) 0 ~3 0.6
(3) 0 ~3 如答图所示

【分析】
要解决电压表的读数和量程选择问题，需明确：①电压表的量程由接线柱决定，接“-”和“3”时量程为0~3V，分度值0.1V；接“-”和“15”时量程为0~15V，分度值0.5V。②读数时先确定量程，再根据分度值数指针偏转格数计算示数。③选择量程时，被测电压不能超过量程，且在量程允许范围内选小量程更准确。
【解析】
(1) 图甲中，电压表接线柱接“-”和“15”，测量范围为0~15V；该量程下每小格代表0.5V，指针偏转13小格，示数为13×0.5V=6.5V。
(2) 图乙中，电压表接线柱接“-”和“3”，测量范围为0~3V；该量程下每小格代表0.1V，指针偏转6小格，示数为6×0.1V=0.6V。
(3) 被测电压为2.6V，小于3V，为测量更准确，应选0~3V量程；在0~3V量程下，2.6V对应指针位置为2大格加6小格，如答图所示。
【答案】
5. (1) 0 ~15 6.5 (2) 0 ~3 0.6 (3) 0 ~3
【知识点】
电压表的使用，电压的测量
【点评】
本题为教材基础实验改编题，考查电压表的量程判断、读数方法及量程选择原则，是电学实验核心基础内容，需熟练掌握。
【难度系数】
0.7

6. [易错题]在如图所示的电路中，闭合开关S，电压表的测量对象是（）。

A.L₂
B.L₁
C.电源
D.L₁和L₂

6题图

6. A

【分析】要确定电压表的测量对象，需依据电压表的使用规则：电压表需并联在被测电路两端，因此要分析闭合开关后，电压表的两个接线柱直接并联在哪个用电器的两端。观察电路，闭合开关S后，电压表的两个接线柱分别连接到L₂的两端，由此判断测量对象。
【解析】电压表的使用特点是并联在被测电路两端。闭合开关S后，电路中L₁与L₂串联，电压表的两个接线柱直接与L₂的两端相连，因此电压表测量的是L₂两端的电压，对应选项A。
【答案】A
【知识点】电压表的使用、串联电路
【点评】本题为易错题，容易误判电压表测量对象为L₁或电源，解题关键是准确找准电压表并联的用电器两端，需明确电压表并联的才是被测对象，避免混淆电路中的其他部分。
【难度系数】0.5
