五、实验探究

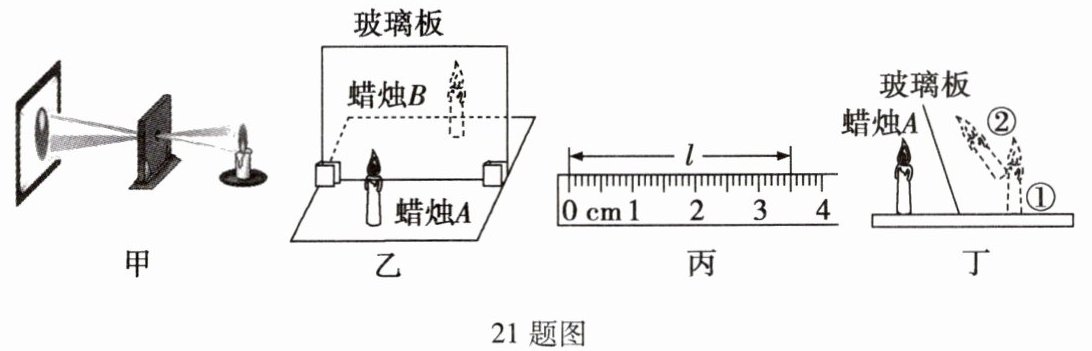

21. 实验室常用蜡烛完成以下光学实验：

(1)图甲为小孔成像示意图，小孔成像的原理是。
(2)利用图乙所示装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
(a)蜡烛B不点燃的原因是。
(b)图丙是小王某次测量蜡烛A到玻璃板的距离$ l $的情景，则蜡烛A与蜡烛B之间的距离为 cm；将蜡烛A靠近玻璃板，像的大小将（选填“变大”、“变小”或“不变”）。
(c)若将玻璃板向左倾斜，如图丁所示，观察到蜡烛A的像的大致位置在图中的（选填“①”或“②”）处。

21. (1)光的直线传播
(2)(a)点燃后会使玻璃板后面太亮,使A的像不清晰 (b)7.00 不变 (c)②

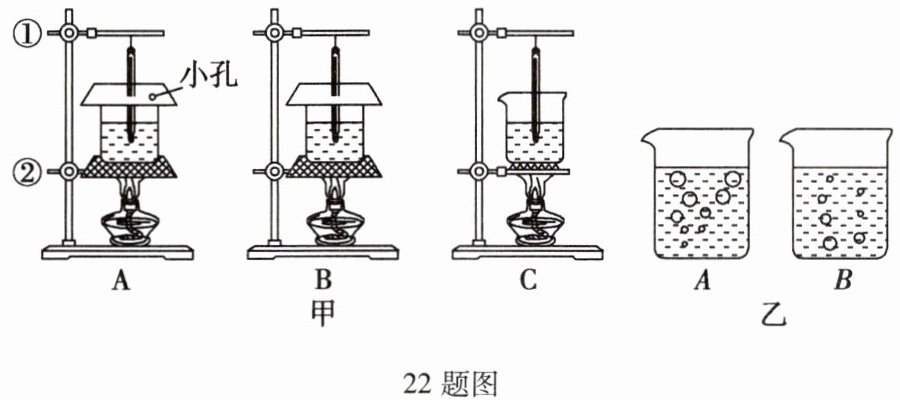

22. 图甲是小江观察水沸腾实验的实验装置。

22题图
(1)若要实验能最快最准确地完成,最合理的实验装置应该选择图甲中的(选填“A”“B”或“C”);在组装图甲实验器材的过程中,应先固定图甲中的(选填“①”或“②”);图中使烧杯受热均匀的是(选填“纸板”或“石棉网”)。
(2)图乙是该小组同学画出的实验中不同时刻的气泡情况,则杯是水沸腾时的气泡变化情况;此过程中温度计的示数。

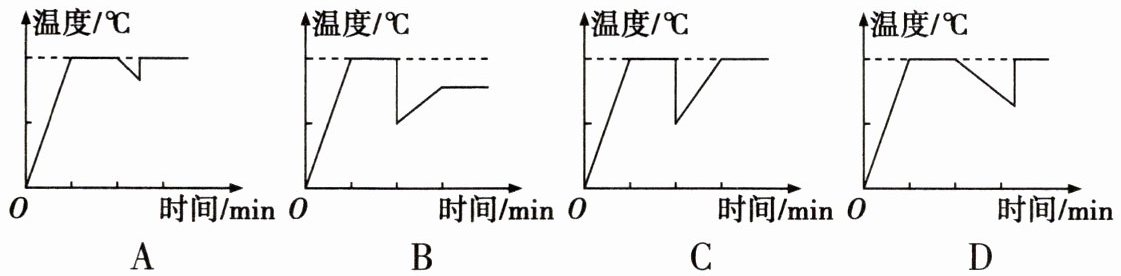

(3)当水烧开时,小江发现烧杯里的水量少了点,于是她又往烧杯里加了一杯水,用同样大的火加热直至将水再次烧开,下图中能大致反映整个烧水过程中温度随时间变化的图像是。

22. (1)A ② 石棉网 (2)A 不变 (3)C
