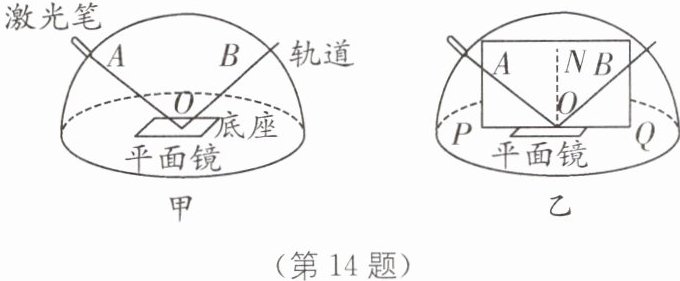

14. (2024·镇江中考)小红用如图甲所示装置探究光的反射定律.平面镜置于水平底座中心.激光笔可沿弧形轨道移动,且保持激光始终射向平面镜上的O点.

(1)为了在不同方向都能观察到光的传播路径,应在平面镜上方喷些.
(2)多次改变激光笔在轨道上的位置,小红调整视角,均能观察到反射光OB挡住入射光AO的现象. 如图乙所示,将长方形纸板与AO、OB所在平面重合,其底边PQ紧贴平面镜,在纸板上即可显示出入射光和反射光.多次测量纸板和平面镜的夹角.
①上述实验中测得的夹角均为$90°$,则反射光线、入射光线所在平面和平面镜相互.
②在纸板上过O点作出底边PQ的垂线ON,则ON与镜面,可知ON为法线.由①②可得:反射光线、入射光线和法线在内.

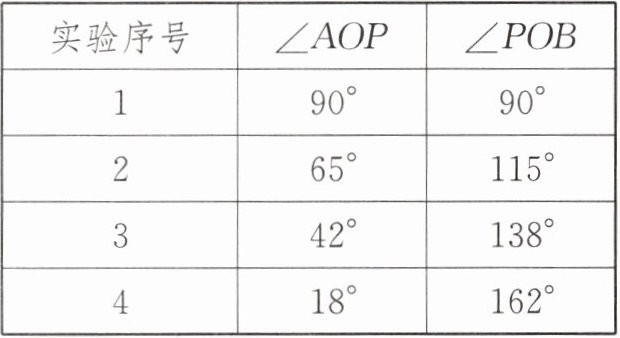

(3)改变入射光的方向,依次记录实验数据如表所示,分析实验数据可知:入射光线AO逐渐(填“靠近”或“远离”)法线ON;$∠ NOB$与$∠ AON$的大小.

14.(1)烟雾 (2)①垂直 ②垂直 同一平面 (3)远离 相等 [解析](1)为了在不同方向都能观察到光的传播路径,应在平面镜上方喷些烟雾.(2)①上述实验中测得的夹角均为90°,则反射光线、入射光线所在平面和平面镜相互垂直;②在纸板上过O点作出底边PQ的垂线ON,则ON与镜面垂直,可知ON为法线;由①②可得:反射光线、入射光线和法线在同一平面内.(3)根据表中实验数据可知,入射光线与镜面的夹角∠AOP逐渐变小,入射光线AO与法线ON的夹角即入射角逐渐变大,因此入射光线AO逐渐远离法线ON;由表中实验数据可知,反射角∠NOB与入射角∠AON的大小相等.

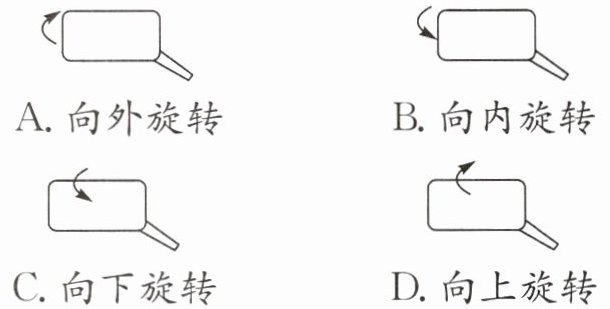

15. (2025·巴中中考)家用小汽车的后视镜是用来观察车后情况的,在某次行驶时,发现左侧后视镜中只能看到左侧车身,看不见车后马路上的情况,为确保行驶安全,左侧后视镜的镜面应该().


A.向外旋转
B.向内旋转
C.向下旋转
D.向上旋转

A [解析]左侧后视镜中只能看到左侧车身,为确保行驶安全,根据光的反射定律,左侧后视镜的镜面应适当向外旋转,使车后物体的光线能通过后视镜反射进入人眼,观察到车后的情况.故A正确.

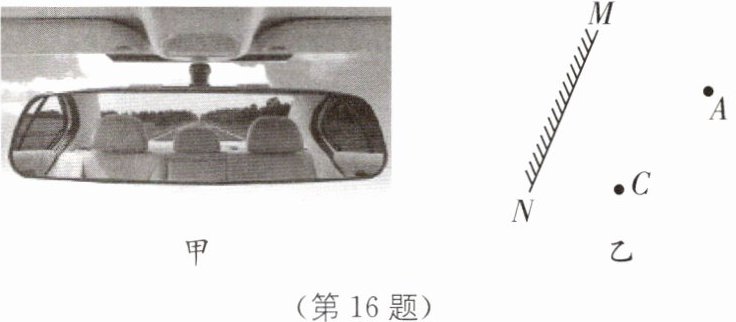

16. (2025·自贡中考)图甲为车内后视镜,请在图乙中画出司机的眼睛C通过后视镜MN看见后排座椅上A点的光路图.

如图所示

[解析]先作出后排座椅上A点关于平面镜MN的对称点A',即为像点,连接CA'交平面镜于点O,连接AO可得入射光线,连接OC可得反射光线.
