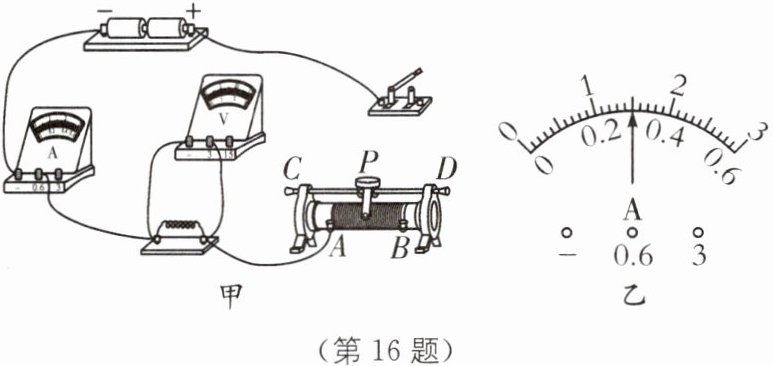

16. (2025·淮安中考)如图甲所示为测量定值电阻阻值的实物电路.

(1)连接电路前应开关.
(2)用笔画线代替导线,将图甲中的实物电路连接完整.
(3)闭合开关前,滑动变阻器的滑片P应移到(填“A”或“B”)端.
(4)闭合开关,移动滑动变阻器滑片P,当电压表示数为2.7 V时,电流表示数如图乙所示,为A,计算出定值电阻的阻值为$\Omega$.
(5)不增加器材,利用该电路还可以进行的实验是.

(1)断开 (2) (3)B (4)0.3 9 (5)在电阻不变时,探究电流与电压的关系 [解析](1)为保护电路,连接电路前应断开开关.(2)变阻器按一上一连入电路中与电阻串联.(3)闭合开关前,为保护电路,滑动变阻器的滑片P应移到阻值最大处,即B端.(4)闭合开关,移动滑动变阻器滑片P,当电压表示数为2.7 V时,电流表示数如图乙所示,为0.3 A,则定值电阻的阻值为$R=\dfrac{U}{I}=\dfrac{2.7\ \mathrm{V}}{0.3\ \mathrm{A}}=9\ \Omega$.(5)因有一个定值电阻,故在不增加器材的条件下,利用该电路还可以进行的实验是在电阻不变时,电流与电压的关系.

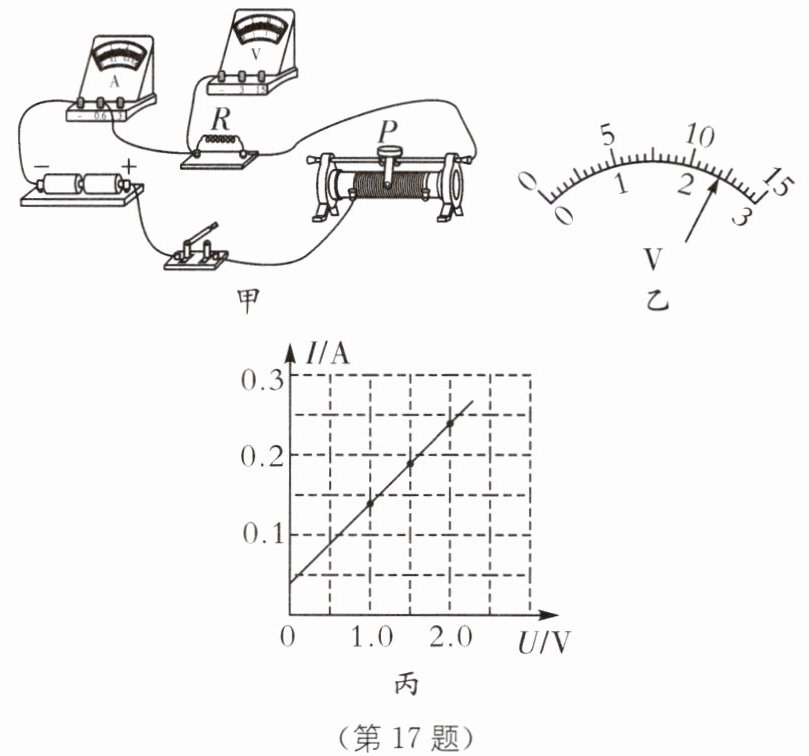

17.(2025·扬州中考)用电压表和电流表测量定值电阻$R$的阻值.

(1)如图甲所示,请用笔画线代替导线将电路连接完整.
(2)正确连接好电路,闭合开关,移动滑动变阻器的滑片,发现电压表示数始终为零、电流表示数有变化,则故障是.(写出一种可能的情况)
(3)排除故障,闭合开关前,小明观察到电流表示数为$0.04\ \mathrm{A}$,由于没有螺丝刀,无法调零.继续实验,电流表示数为$0.28\ \mathrm{A}$时,电压表示数如图乙所示,读数为$\mathrm{V}$,电阻$R$的阻值为$\Omega$.多次测量后,为了画出通过电阻$R$的电流随它两端电压变化的图像,应注意什么?.
(4)小明画出了如图丙所示的图像,发现图线与纵轴交点的纵坐标为$0.04\ \mathrm{A}$,此数值恰与电流表未调零时的示数相同,他认为这是一种巧合.他的观点是否正确?请说明理由.

(1) (2)电阻R短路 (3)2.4 10 画I-U图像时,注意记录电流表示数时要减掉0.04 A,并去掉误差较大的点,尽可能让更多的点落在直线上. (4)不正确. 设没有调零时电流表示数为I_0,电流表在电路中的读数为I_读,则电阻R的阻值$R=\dfrac{U_R}{I_R}=\dfrac{U_R}{I_{\mathrm{读}}-I_0}$,解得$I_0=I_{\mathrm{读}}-\dfrac{U_R}{R}=I_{\mathrm{读}}-I_R$,由公式可知I_0始终等于电流表的示数减去通过R的电流,所以并不是巧合,小明的观点不正确.
[解析](1)由图甲电源电压知,电压表选用小量程并联在定值电阻R的两端,如图所示.(2)电流表有示数,说明电路中有电流,但电压表没有示数,有可能电压表断路或电阻R短路.(3)电源为两节干电池,所以电压表示数不会超过3 V,所以读数选用小量程,读出电压表示数为2.4 V,电流表由于没有调零,读数要减去0.04 A,所以电流为0.24 A,由欧姆定律可知,电阻$R=\dfrac{U}{I}=\dfrac{2.4\ \mathrm{V}}{0.24\ \mathrm{A}}=10\ \Omega$.
