1.常用体温计刻度部分的横截面如图3.6-5所示，其正面呈圆弧形，这样就可看清体温计内极细的汞柱，以便于读数。圆弧形玻璃的作用相当于放大镜，使我们能看到汞柱放大后的
虚
（选填“虚”或“实”）像。答案
虚
解析
【分析】
要解答本题，需结合凸透镜成像的规律：圆弧形玻璃中间厚、边缘薄，相当于放大镜（凸透镜）。放大镜的成像特点是当物体位于凸透镜一倍焦距以内时，成正立、放大的虚像。体温计内的汞柱距离圆弧形玻璃（凸透镜）的距离小于一倍焦距，因此成放大的虚像，据此可判断答案。
【解析】
圆弧形玻璃中间厚、边缘薄，相当于凸透镜（放大镜）。根据凸透镜成像规律，当物体在凸透镜的一倍焦距以内时，成正立、放大的虚像。体温计内的汞柱距离圆弧形玻璃的距离小于一倍焦距，所以汞柱通过圆弧形玻璃成放大后的虚像，便于看清极细的汞柱。
【答案】
虚
【知识点】
凸透镜成像、放大镜原理
【点评】
本题是凸透镜成像知识在生活中的实际应用，结合体温计结构考查放大镜的成像特点，贴近生活，难度适中，体现了物理知识的实用性。
【难度系数】
0.6
要解答本题，需结合凸透镜成像的规律：圆弧形玻璃中间厚、边缘薄，相当于放大镜（凸透镜）。放大镜的成像特点是当物体位于凸透镜一倍焦距以内时，成正立、放大的虚像。体温计内的汞柱距离圆弧形玻璃（凸透镜）的距离小于一倍焦距，因此成放大的虚像，据此可判断答案。
【解析】
圆弧形玻璃中间厚、边缘薄，相当于凸透镜（放大镜）。根据凸透镜成像规律，当物体在凸透镜的一倍焦距以内时，成正立、放大的虚像。体温计内的汞柱距离圆弧形玻璃的距离小于一倍焦距，所以汞柱通过圆弧形玻璃成放大后的虚像，便于看清极细的汞柱。
【答案】
虚
【知识点】
凸透镜成像、放大镜原理
【点评】
本题是凸透镜成像知识在生活中的实际应用，结合体温计结构考查放大镜的成像特点，贴近生活，难度适中，体现了物理知识的实用性。
【难度系数】
0.6
2.放大镜是一个
凸
（选填“凸”或“凹”）透镜。通过放大镜观察物体时，所看到的像与物体在放大镜的 同
（选填“同”或“异”）侧；要使看到的像更大一些，就要使放大镜适当 远离
（选填“远离”或“靠近”）物体一些。答案
凸；同；远离
解析
【分析】
要解决这道题，需结合放大镜的原理和凸透镜成像规律分析：首先明确放大镜的透镜类型，再判断虚像与物体的位置关系，最后根据凸透镜成虚像时的物距变化对像大小的影响得出操作方法。
【解析】
1. 放大镜的工作原理：放大镜是利用凸透镜成正立、放大虚像的原理制成的，因此第一个空填“凸”；
2. 凸透镜成像规律：当物距小于一倍焦距时，凸透镜成正立、放大的虚像，此时像与物体在透镜的同一侧，因此第二个空填“同”；
3. 虚像大小的变化：凸透镜成虚像时，物距越大（物体离透镜越远，即放大镜远离物体，且保持物距小于一倍焦距），虚像越大，因此要使看到的像更大，需使放大镜适当远离物体，第三个空填“远离”。
【答案】
凸；同；远离
【知识点】
凸透镜成像规律；放大镜原理；虚像特点
【点评】
本题考查放大镜的基础光学知识，属于凸透镜成像规律的简单应用，侧重对基础概念和规律的理解，难度较低。
【难度系数】
0.8
要解决这道题，需结合放大镜的原理和凸透镜成像规律分析：首先明确放大镜的透镜类型，再判断虚像与物体的位置关系，最后根据凸透镜成虚像时的物距变化对像大小的影响得出操作方法。
【解析】
1. 放大镜的工作原理：放大镜是利用凸透镜成正立、放大虚像的原理制成的，因此第一个空填“凸”；
2. 凸透镜成像规律：当物距小于一倍焦距时，凸透镜成正立、放大的虚像，此时像与物体在透镜的同一侧，因此第二个空填“同”；
3. 虚像大小的变化：凸透镜成虚像时，物距越大（物体离透镜越远，即放大镜远离物体，且保持物距小于一倍焦距），虚像越大，因此要使看到的像更大，需使放大镜适当远离物体，第三个空填“远离”。
【答案】
凸；同；远离
【知识点】
凸透镜成像规律；放大镜原理；虚像特点
【点评】
本题考查放大镜的基础光学知识，属于凸透镜成像规律的简单应用，侧重对基础概念和规律的理解，难度较低。
【难度系数】
0.8
3.如图3.6-6所示，在光屏上得到了一个清晰的像，这个像一定是
图3.6-6
放大
（选填“放大”“缩小”或“等大”）的。不改变蜡烛和光屏的位置，将凸透镜向右移动15
cm，光屏上即可再次成清晰的像。若将蜡烛换成一个指针发光的钟表，其表面正对透镜，则指针所成的像沿顺时针
（选填“顺时针”或“逆时针”）转动。图3.6-6
答案
放大；15；顺时针
解析
【分析】首先根据图中刻度尺确定物距和像距，结合凸透镜成像规律判断像的性质；再利用光路可逆原理计算凸透镜移动的距离；最后根据凸透镜成实像时“上下、左右均颠倒”的特点，分析指针像的转动方向。
【解析】1. 确定物距与像距：蜡烛在25cm刻度处，凸透镜在50cm刻度处，光屏在90cm刻度处，因此物距$u=50cm-25cm=25cm$，像距$v=90cm-50cm=40cm$。由于$u＜v$，根据凸透镜成像规律，当$f＜u＜2f$时，成倒立、放大的实像，故第一个空填“放大”。
2. 计算凸透镜移动距离：不改变蜡烛和光屏位置，根据光路可逆原理，当新物距等于原像距、新像距等于原物距时，光屏上会再次成清晰的像。此时新物距应为40cm，凸透镜需移动到蜡烛位置右侧40cm处，即$25cm+40cm=65cm$刻度处，因此移动距离为$65cm-50cm=15cm$，第二个空填“15”。
3. 判断指针像的转动方向：凸透镜成实像时，像与物体相比上下、左右均颠倒。将钟表指针的像旋转180°后，指针的转动方向仍为顺时针，故第三个空填“顺时针”。
【答案】放大；15；顺时针
【知识点】凸透镜成像规律、光路可逆、实像的特点
【点评】本题综合考查凸透镜成像规律的应用，包括成像性质判断、光路可逆的运用以及实像的倒立特性，需要学生熟练掌握相关规律并灵活分析。
【难度系数】0.5
【解析】1. 确定物距与像距：蜡烛在25cm刻度处，凸透镜在50cm刻度处，光屏在90cm刻度处，因此物距$u=50cm-25cm=25cm$，像距$v=90cm-50cm=40cm$。由于$u＜v$，根据凸透镜成像规律，当$f＜u＜2f$时，成倒立、放大的实像，故第一个空填“放大”。
2. 计算凸透镜移动距离：不改变蜡烛和光屏位置，根据光路可逆原理，当新物距等于原像距、新像距等于原物距时，光屏上会再次成清晰的像。此时新物距应为40cm，凸透镜需移动到蜡烛位置右侧40cm处，即$25cm+40cm=65cm$刻度处，因此移动距离为$65cm-50cm=15cm$，第二个空填“15”。
3. 判断指针像的转动方向：凸透镜成实像时，像与物体相比上下、左右均颠倒。将钟表指针的像旋转180°后，指针的转动方向仍为顺时针，故第三个空填“顺时针”。
【答案】放大；15；顺时针
【知识点】凸透镜成像规律、光路可逆、实像的特点
【点评】本题综合考查凸透镜成像规律的应用，包括成像性质判断、光路可逆的运用以及实像的倒立特性，需要学生熟练掌握相关规律并灵活分析。
【难度系数】0.5

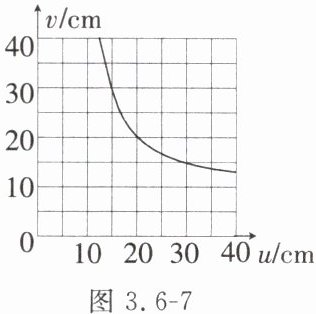

4. 提升题▶某班同学在探究凸透镜成像规律的实验中，记录并绘制了像到凸透镜的距离v与物体到凸透镜的距离u之间关系的图像（图3.6-7）。下列判断正确的是（
A.该凸透镜的焦距是20 cm
B.当$u＝15\ \mathrm{cm}$时，在光屏上能得到一个缩小的像
C.当$u＝25\ \mathrm{cm}$时，在光屏上成放大的像
D.把物体从$u＝10\ \mathrm{cm}$处移动到$u＝30\ \mathrm{cm}$处的过程中，光屏上的像逐渐变小
D
）A.该凸透镜的焦距是20 cm
B.当$u＝15\ \mathrm{cm}$时，在光屏上能得到一个缩小的像
C.当$u＝25\ \mathrm{cm}$时，在光屏上成放大的像
D.把物体从$u＝10\ \mathrm{cm}$处移动到$u＝30\ \mathrm{cm}$处的过程中，光屏上的像逐渐变小
答案
D
解析
【分析】
要解决这道题，首先需利用凸透镜成像规律中“当u=2f时，v=2f，成倒立等大实像”的特点，从图像中确定凸透镜的焦距；再根据焦距，结合各选项中的物距，依据凸透镜成像规律判断成像特点及像的变化。
【解析】
1. 确定焦距：根据凸透镜成像规律，当物距u=2f时，像距v=2f，成倒立、等大的实像。观察图像，当u=20cm时，v=20cm，因此2f=20cm，解得焦距f=10cm。
2. 分析选项：
A选项：由上述计算可知，焦距f=10cm，不是20cm，A错误。
B选项：当u=15cm时，f=10cm，此时f＜u＜2f，根据成像规律，成倒立、放大的实像，不是缩小的像，B错误。
C选项：当u=25cm时，u＞2f=20cm，根据成像规律，成倒立、缩小的实像，不是放大的像，C错误。
D选项：把物体从u=10cm处移动到u=30cm处，物距逐渐增大，根据凸透镜成像规律“物远像近像变小”，光屏上的像逐渐变小，D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题结合图像考查凸透镜成像规律的应用，关键是从图像中获取焦距，再利用成像规律判断各选项，属于基础应用类题目，需熟练掌握成像规律的内容。
【难度系数】
0.6
要解决这道题，首先需利用凸透镜成像规律中“当u=2f时，v=2f，成倒立等大实像”的特点，从图像中确定凸透镜的焦距；再根据焦距，结合各选项中的物距，依据凸透镜成像规律判断成像特点及像的变化。
【解析】
1. 确定焦距：根据凸透镜成像规律，当物距u=2f时，像距v=2f，成倒立、等大的实像。观察图像，当u=20cm时，v=20cm，因此2f=20cm，解得焦距f=10cm。
2. 分析选项：
A选项：由上述计算可知，焦距f=10cm，不是20cm，A错误。
B选项：当u=15cm时，f=10cm，此时f＜u＜2f，根据成像规律，成倒立、放大的实像，不是缩小的像，B错误。
C选项：当u=25cm时，u＞2f=20cm，根据成像规律，成倒立、缩小的实像，不是放大的像，C错误。
D选项：把物体从u=10cm处移动到u=30cm处，物距逐渐增大，根据凸透镜成像规律“物远像近像变小”，光屏上的像逐渐变小，D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题结合图像考查凸透镜成像规律的应用，关键是从图像中获取焦距，再利用成像规律判断各选项，属于基础应用类题目，需熟练掌握成像规律的内容。
【难度系数】
0.6

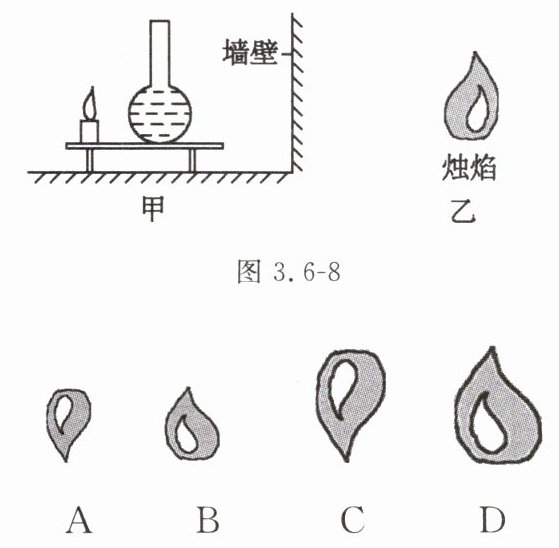

5.将一支蜡烛放在装满水的烧瓶前，调整蜡烛和烧瓶至如图3.6-8甲所示位置，在墙壁上得到烛焰清晰的像。根据图3.6-8乙中的烛焰形态（左视图），可知墙壁上烛焰的像应是（
）
）答案
C
解析
【分析】
装满水的烧瓶相当于凸透镜，墙壁上的烛焰像是凸透镜成的实像。凸透镜成实像时，像与物体相比，上下颠倒、左右也颠倒（即旋转180°）；结合图中蜡烛、烧瓶、墙壁的位置，物距小于像距，成放大的实像，因此需找上下颠倒、左右颠倒且放大的像。
【解析】
装满水的烧瓶相当于凸透镜，墙壁上得到的烛焰是凸透镜成的实像。根据凸透镜成实像的规律：实像与物体相比，上下颠倒、左右颠倒（相当于将原物体旋转180°）；同时由图中位置可知，物距小于像距，成倒立、放大的实像。观察乙图的烛焰，旋转180°后，外部尖朝下，内部小火焰位置左右颠倒，且整体放大，对应选项C。
【答案】
C
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成实像的特点，核心是理解实像上下、左右均颠倒，结合物像位置判断像的大小，属于基础应用类题目。
【难度系数】
0.4
装满水的烧瓶相当于凸透镜，墙壁上的烛焰像是凸透镜成的实像。凸透镜成实像时，像与物体相比，上下颠倒、左右也颠倒（即旋转180°）；结合图中蜡烛、烧瓶、墙壁的位置，物距小于像距，成放大的实像，因此需找上下颠倒、左右颠倒且放大的像。
【解析】
装满水的烧瓶相当于凸透镜，墙壁上得到的烛焰是凸透镜成的实像。根据凸透镜成实像的规律：实像与物体相比，上下颠倒、左右颠倒（相当于将原物体旋转180°）；同时由图中位置可知，物距小于像距，成倒立、放大的实像。观察乙图的烛焰，旋转180°后，外部尖朝下，内部小火焰位置左右颠倒，且整体放大，对应选项C。
【答案】
C
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成实像的特点，核心是理解实像上下、左右均颠倒，结合物像位置判断像的大小，属于基础应用类题目。
【难度系数】
0.4
