3. 阅读短文,回答问题:
数码相机
数码相机是集光学、机械、电子一体化的产品,它集成了影像信息的转换、存储和传输等部件,具有数字化存取模式,与电脑交互处理和实时拍摄等功能.图甲是通过伸缩镜头来调节像距实现完美成像的某型号数码相机,光通过单镜头或者镜头组进入相机,再通过成像元件转化为数字信号,数字信号通过影像运算芯片储存在存储设备中.
快门是照相机用来控制感光部分有效曝光时间的构件,相机上所标快门数据“100”,表示快门打开的时间是$\frac{1}{100}$秒,秒数低时可轻松抓拍急速移动的目标.
图乙的光圈是相机内用来控制光通过镜头进入机身内感光面光量的装置,它的大小决定着感光元件受光的多少,光圈大小的计算公式为:光圈$=\frac{镜头的焦距}{镜头光圈直径}$.
(1)数码相机镜头的主要元件是____(填“凸”或“凹”)透镜,若要抓拍运动员百米冲刺时的瞬间照片,快门数据要调____(填“大”或“小”).
(2)关于数码相机,下列说法中正确的是____.
A. 制作相机镜头的玻璃是晶体
B. 为扩大拍摄范围,应将照相机远离景物,此时成像变小
C. 照相机是利用凸透镜成缩小虚像的原理
D. 拍摄近、远景时的“调焦”采用了模仿眼睛的功能,即调节镜头的焦距
(3)小明参观南通博物苑时,用简单的单镜片数码相机拍摄远处张謇的塑像,如果有一只小虫子停留在镜头上,此时小虫子在感光元件上成像情况为____(填“倒立、缩小实像”“不成像”或“正立、放大虚像”).
(4)某数码相机镜头的焦距为50 mm,若此时镜头通光孔直径为25 mm,那么光圈数据为____.
数码相机
数码相机是集光学、机械、电子一体化的产品,它集成了影像信息的转换、存储和传输等部件,具有数字化存取模式,与电脑交互处理和实时拍摄等功能.图甲是通过伸缩镜头来调节像距实现完美成像的某型号数码相机,光通过单镜头或者镜头组进入相机,再通过成像元件转化为数字信号,数字信号通过影像运算芯片储存在存储设备中.
快门是照相机用来控制感光部分有效曝光时间的构件,相机上所标快门数据“100”,表示快门打开的时间是$\frac{1}{100}$秒,秒数低时可轻松抓拍急速移动的目标.
图乙的光圈是相机内用来控制光通过镜头进入机身内感光面光量的装置,它的大小决定着感光元件受光的多少,光圈大小的计算公式为:光圈$=\frac{镜头的焦距}{镜头光圈直径}$.
(1)数码相机镜头的主要元件是____(填“凸”或“凹”)透镜,若要抓拍运动员百米冲刺时的瞬间照片,快门数据要调____(填“大”或“小”).
(2)关于数码相机,下列说法中正确的是____.
A. 制作相机镜头的玻璃是晶体
B. 为扩大拍摄范围,应将照相机远离景物,此时成像变小
C. 照相机是利用凸透镜成缩小虚像的原理
D. 拍摄近、远景时的“调焦”采用了模仿眼睛的功能,即调节镜头的焦距
(3)小明参观南通博物苑时,用简单的单镜片数码相机拍摄远处张謇的塑像,如果有一只小虫子停留在镜头上,此时小虫子在感光元件上成像情况为____(填“倒立、缩小实像”“不成像”或“正立、放大虚像”).
(4)某数码相机镜头的焦距为50 mm,若此时镜头通光孔直径为25 mm,那么光圈数据为____.
答案
(1)凸 大 (2)B (3)不成像 (4)2
解析:(1)照相机的镜头相当于一个凸透镜,拍照时成的是倒立、缩小的实像,所以数码相机镜头的主要元件是凸透镜.由短文知,相机上所标快门数据“100”,表示快门打开的时间是0.01秒,秒数低时可轻松抓拍急速移动的目标,所以快门数据越大,打开时间秒数越低,若要抓拍运动员百米冲刺时的瞬间照片,快门数据要调大.
(2)A.玻璃在熔化时先变软、变稀,最后变成液体,没有固定的熔点,是非晶体,故A错误.B.凸透镜成实像时,物近像远像变大,物远像近像变小.因此为扩大拍摄范围应将镜头远离景物,所成像变小,故B正确.C.照相机成像时,物体距离镜头的距离较大,即物距较大,此时成的是倒立、缩小的实像,故C错误.D.由短文知,数码相机是通过伸缩镜头调节像距来完美成像的,所以拍摄近、远景时的“调焦”调节的是像距;人眼看远处和近处物体时是通过调节晶状体厚度,即凸透镜的焦距使清晰像成在视网膜上的,故D错误.故选B.
(3)如果有一只小虫子停留在镜头上,此时小虫子处在镜头一倍焦距以内,成的是虚像,所以在感光元件上(感光元件相当于光屏)不成像.
(4)某数码相机镜头的焦距为50mm,镜头通光孔直径为25mm,则光圈=$\frac{镜头的焦距}{镜头光圈的直径}=\frac{50mm}{25mm}=2$.
解析:(1)照相机的镜头相当于一个凸透镜,拍照时成的是倒立、缩小的实像,所以数码相机镜头的主要元件是凸透镜.由短文知,相机上所标快门数据“100”,表示快门打开的时间是0.01秒,秒数低时可轻松抓拍急速移动的目标,所以快门数据越大,打开时间秒数越低,若要抓拍运动员百米冲刺时的瞬间照片,快门数据要调大.
(2)A.玻璃在熔化时先变软、变稀,最后变成液体,没有固定的熔点,是非晶体,故A错误.B.凸透镜成实像时,物近像远像变大,物远像近像变小.因此为扩大拍摄范围应将镜头远离景物,所成像变小,故B正确.C.照相机成像时,物体距离镜头的距离较大,即物距较大,此时成的是倒立、缩小的实像,故C错误.D.由短文知,数码相机是通过伸缩镜头调节像距来完美成像的,所以拍摄近、远景时的“调焦”调节的是像距;人眼看远处和近处物体时是通过调节晶状体厚度,即凸透镜的焦距使清晰像成在视网膜上的,故D错误.故选B.
(3)如果有一只小虫子停留在镜头上,此时小虫子处在镜头一倍焦距以内,成的是虚像,所以在感光元件上(感光元件相当于光屏)不成像.
(4)某数码相机镜头的焦距为50mm,镜头通光孔直径为25mm,则光圈=$\frac{镜头的焦距}{镜头光圈的直径}=\frac{50mm}{25mm}=2$.
4. 阅读短文,回答问题.
空气能热水器

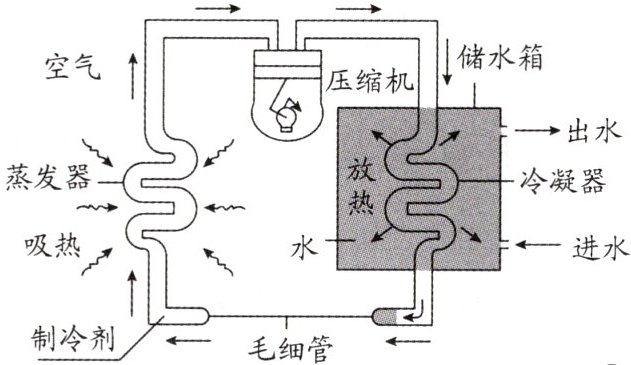

空气能热水器是吸收空气的热量来加热水的装置.如图是空气能热水器的工作原理示意图,它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成.制冷剂是一种在常温下极易汽化的液体,它在毛细管、蒸发器、压缩机、冷凝器之间的循环过程与我们所熟悉的电冰箱的制冷循环过程相同,其工作过程如下:A. 液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器,在蒸发器迅速①,变成蒸气并从空气中吸收热量;B. 制冷剂经过蒸发器生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器;C. 在冷凝器中,高温高压的蒸气将热量传递给冷水并液化成液态制冷剂.制冷剂不断循环流动,使水的温度不断上升.
(1)给短文中的①处补写上适当的物态变化名称:____.
(2)在循环过程中,制冷剂流经部件____时从空气中吸收热量.
A. 毛细管
B. 冷凝器
C. 压缩机
D. 蒸发器
(3)在循环过程中,高温高压的蒸气在冷凝器中通过____的方法使气体液化.
(4)根据空气能热水器的工作原理,管中的“制冷剂”应具有____的物理性质.
A. 沸点低
B. 沸点高
C. 熔点低
D. 熔点高
(5)制冷剂在工作循环过程中,将____中的热能不断地“搬运”至____中.(两空均填“空气”或“水”)
空气能热水器
空气能热水器是吸收空气的热量来加热水的装置.如图是空气能热水器的工作原理示意图,它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成.制冷剂是一种在常温下极易汽化的液体,它在毛细管、蒸发器、压缩机、冷凝器之间的循环过程与我们所熟悉的电冰箱的制冷循环过程相同,其工作过程如下:A. 液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器,在蒸发器迅速①,变成蒸气并从空气中吸收热量;B. 制冷剂经过蒸发器生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器;C. 在冷凝器中,高温高压的蒸气将热量传递给冷水并液化成液态制冷剂.制冷剂不断循环流动,使水的温度不断上升.
(1)给短文中的①处补写上适当的物态变化名称:____.
(2)在循环过程中,制冷剂流经部件____时从空气中吸收热量.
A. 毛细管
B. 冷凝器
C. 压缩机
D. 蒸发器
(3)在循环过程中,高温高压的蒸气在冷凝器中通过____的方法使气体液化.
(4)根据空气能热水器的工作原理,管中的“制冷剂”应具有____的物理性质.
A. 沸点低
B. 沸点高
C. 熔点低
D. 熔点高
(5)制冷剂在工作循环过程中,将____中的热能不断地“搬运”至____中.(两空均填“空气”或“水”)
答案
(1)汽化 (2)D (3)降温 (4)A (5)空气 水
解析:(1)制冷剂由液态转化为气态的过程称为汽化.
(2)制冷剂流经蒸发器时汽化,汽化过程需要从空气中吸收热量.故选D.
(3)由“在冷凝器中,高温高压的蒸气将热量传递给冷水并液化成液态制冷剂”可知,在循环过程中,高温高压的蒸气在冷凝器中通过降温的方式使气体液化.
(4)由文中信息可知,制冷剂从空气中吸收热量汽化,所以制冷剂的沸点要低,更易汽化.故选A.
(5)制冷剂在工作循环过程中,将汽化时从空气中吸的热能不断地“搬运”至水中,使水的温度升高.
解析:(1)制冷剂由液态转化为气态的过程称为汽化.
(2)制冷剂流经蒸发器时汽化,汽化过程需要从空气中吸收热量.故选D.
(3)由“在冷凝器中,高温高压的蒸气将热量传递给冷水并液化成液态制冷剂”可知,在循环过程中,高温高压的蒸气在冷凝器中通过降温的方式使气体液化.
(4)由文中信息可知,制冷剂从空气中吸收热量汽化,所以制冷剂的沸点要低,更易汽化.故选A.
(5)制冷剂在工作循环过程中,将汽化时从空气中吸的热能不断地“搬运”至水中,使水的温度升高.
