23. 如图所示，一束光射到平面镜上，画出它的反射光线，并标明反射角的大小。

23.

【分析】
要完成该反射光线的作图，需依据光的反射定律：反射光线、入射光线与法线在同一平面，反射光线和入射光线分居法线两侧，反射角等于入射角。步骤如下：①过入射点作垂直于平面镜的虚线（法线）；②计算入射角：入射光线与平面镜夹角为45°，故入射角为90°-45°=45°；③根据反射角等于入射角，在法线另一侧画出反射光线，使反射光线与法线的夹角为45°，确定反射光线方向。
【解析】
1. 画法线：过入射点作垂直于平面镜的虚线，即为法线；
2. 确定入射角：入射光线与平面镜夹角为45°，因此入射角 = 90° - 45° = 45°；
3. 画反射光线：根据反射角等于入射角，反射角也为45°，在法线另一侧画出反射光线，使反射光线与法线的夹角为45°，最终反射光线竖直向下，反射角大小为45°。
【答案】

【知识点】
光的反射定律；入射角与反射角
【点评】
本题考查光的反射定律的应用，核心是掌握法线的画法及反射角与入射角的关系，属于基础光学作图题，需注意作图规范（法线用虚线）。
【难度系数】
0.6

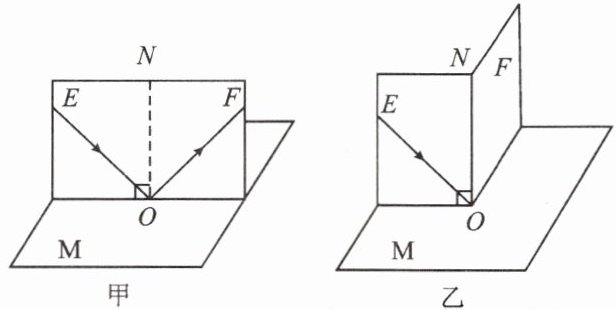

24. 如图所示，在探究光的反射定律的实验中，平面镜M放在桌面上，纸板ENF是两块纸板连接起来的，可绕接缝ON转动。

(1)如图甲所示，当纸板NOE、NOF在同一平面上且都垂直于镜面时，让入射光EO沿纸板NOE射向镜面，在纸板NOF上可看到反射光OF，并用量角器测出$∠ NOF = ∠ EON$，由此可以得出结论。接下来，使纸板ENF和镜面M不垂直，让入射光EO沿纸板NOE射向镜面时，在纸板NOF上（选填“能”或“不能”）看到反射光OF。
(2)如图乙所示，以法线ON为轴线，把竖直放置的纸板NOF向后缓慢旋转，发现纸板NOF上反射光消失，说明反射光线、法线与入射光线（选填“在”或“不在”）同一平面内。
(3)为了探究光路是否可逆，应该进行的操作是。

24.(1)反射角等于入射角 不能
(2)在
(3)让入射光沿FO方向射向镜面，观察反射光是否沿OE方向射出

【分析】
本题是探究光的反射定律的实验题，需结合光的反射定律的核心内容（反射角与入射角的关系、三线共面、光路可逆）分析各问题：
1. 第(1)题：甲图中，∠NOF为反射角，∠EON为入射角，测量二者相等，可得出两角的关系；若纸板与镜面不垂直，法线不在纸板平面内，反射光线所在平面与纸板NOF不在同一平面，故无法看到反射光。
2. 第(2)题：将纸板NOF向后旋转后，纸板NOF与入射光线、法线所在平面不再重合，看不到反射光，说明三线需在同一平面。
3. 第(3)题：探究光路可逆，需让光线逆着原反射光线入射，观察反射光线是否沿原入射光线射出。
【解析】
(1) 图甲中，∠NOF是反射角，∠EON是入射角，二者大小相等，因此结论为反射角等于入射角；若纸板ENF与镜面M不垂直，法线ON不在纸板平面内，反射光线、入射光线和法线所在平面与纸板NOF不共面，故在纸板NOF上不能看到反射光OF。
(2) 以法线ON为轴旋转纸板NOF后，纸板NOF与入射光线、法线所在平面分离，反射光消失，说明反射光线、法线与入射光线在同一平面内。
(3) 探究光路可逆的操作：让入射光沿FO方向射向镜面，观察反射光是否沿OE方向射出，以此验证光路是否可逆。
【答案】
(1) 反射角等于入射角；不能
(2) 在
(3) 让入射光沿FO方向射向镜面，观察反射光是否沿OE方向射出
【知识点】
光的反射定律、光路可逆
【点评】
本题为光的反射定律的基础实验题，考查实验过程中对反射定律各要点的验证方法，属于光学实验的核心考点，侧重对实验原理的理解和操作的掌握，难度适中。
【难度系数】
0.6
