二、作图题（每题3分，共9分）
8. 如题8图所示，A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，试作出这两条反射光线的入射光线，并确定发光点的位置。

题8图

8.

【分析】
要确定发光点的位置并画出入射光线，需利用平面镜成像的特点：反射光线的反向延长线会聚于发光点的虚像，且发光点与虚像关于镜面对称。解题思路为：先将两条反射光线反向延长找到虚像点，再通过对称法确定发光点，最后连接发光点与反射点得到入射光线。
【解析】
步骤1：将反射光线A、B分别向平面镜另一侧反向延长，两条延长线的交点即为发光点S在平面镜中的虚像S'；
步骤2：过S'作平面镜MN的垂线，延长垂线至平面镜上方，使S'到平面镜的距离等于该侧点到平面镜的距离，此点即为发光点S；
步骤3：分别连接S与反射光线A、B在平面镜上的入射点，得到两条入射光线，入射光线的方向指向入射点。
【答案】

【知识点】
平面镜成像作图；光的反射定律
【点评】
本题是光学基础作图题，考查平面镜成像特点和光的反射规律的应用，需掌握反射光线与虚像的关系、对称法确定发光点的方法。
【难度系数】
0.5

9. 小美去鞋店买鞋，题9图所示的是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。

题9图

题10图

9.

【分析】
要画出眼睛A看到鞋面B在平面镜中成像的光路，需利用平面镜成像的原理：光的反射，且像与物关于镜面对称。解题思路为：先确定B点的像点，再根据反射光线的反向延长线过像点找到入射点，最后画出入射光线和反射光线并标注方向。
【解析】
1. 根据平面镜成像特点，作出B点关于平面镜的对称点，即B的像点B'；
2. 连接A点和B'点，该线段与平面镜的交点为入射点O；
3. 连接B点和入射点O，在BO线段上标注箭头，方向指向O（此为入射光线）；在OA线段上标注箭头，方向指向A（此为反射光线），完成完整光路图。
【答案】

【知识点】
平面镜成像、光的反射
【点评】
本题考查平面镜成像光路的作图，需掌握平面镜成像的对称性规律和光的反射光路的画法，属于光学基础作图题，是初中物理光学部分的常考题型。
【难度系数】
0.5

10. 一束光线从空气射入玻璃时，界面MN上的反射光线如题10图所示，请画出对应的入射光线和大致的折射光线。

10.

【分析】要解决此题，需明确光的反射定律和折射定律：首先确定界面MN，法线是垂直于MN的水平虚线；根据反射定律，反射光线与入射光线分居法线两侧，反射角等于入射角，在空气侧画入射光线，使其与法线的夹角等于玻璃侧反射光线与法线的夹角；再根据折射定律，光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角，在玻璃侧画大致的折射光线。
【解析】1. 确定法线：过入射点作垂直于界面MN的水平虚线（图中已给出）；2. 画入射光线：依据反射定律，反射光线与入射光线关于法线对称，在空气侧画入射光线，使入射光线与法线的夹角等于反射光线与法线的夹角；3. 画折射光线：依据折射定律，光从空气斜射入玻璃，折射角小于入射角，折射光线靠近法线，在玻璃侧画出大致的折射光线。
【答案】
【知识点】光的反射定律、光的折射定律
【点评】本题考查光的反射和折射的作图，需熟练运用反射定律和折射定律的内容，明确光线的位置关系，属于光学基础作图题。
【难度系数】0.6

11. 下列现象中，属于光的直线传播的是，属于光的反射的是。
①池水映明月；②海市蜃楼；③潭清疑水浅；④起舞弄清影；⑤一叶障目；⑥猴子捞月；⑦水中折枝；⑧凿壁偷光；⑨立竿见影

11. ④⑤⑧⑨；①⑥

【分析】要解决本题，需先明确光的三种基本现象：①光的直线传播：光在同种均匀介质中沿直线传播，常见实例有影子形成、小孔成像、凿壁偷光等；②光的反射：光在传播到不同物质分界面时改变传播方向返回原物质的现象，常见实例有平面镜成像（如水中倒影）等；③光的折射：光从一种介质斜射入另一种介质时传播方向发生偏折的现象，常见实例有海市蜃楼、潭清疑水浅等。再逐一分析各现象：①池水映明月是水面反射月光，属于光的反射；②海市蜃楼是光的折射；③潭清疑水浅是光的折射；④起舞弄清影是影子，由光的直线传播形成；⑤一叶障目是光沿直线传播被遮挡；⑥猴子捞月是水中月亮的倒影，属于光的反射；⑦水中折枝是光的折射；⑧凿壁偷光是光沿直线传播；⑨立竿见影是影子，由光的直线传播形成。
【解析】根据上述分析，属于光的直线传播的现象是④⑤⑧⑨；属于光的反射的现象是①⑥，其余②③⑦为光的折射现象，不符合要求。
【答案】④⑤⑧⑨；①⑥
【知识点】光的直线传播、光的反射
【点评】本题考查常见光现象的分类，是光学基础知识点的应用，需牢记各类光现象的典型实例，难度较低。
【难度系数】0.4

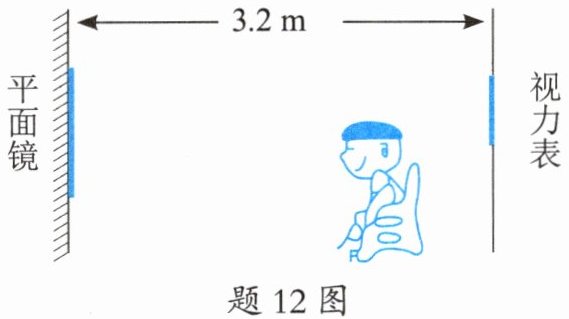

12. 检查视力时要求被检查者与视力表相距5 m。小亮在校医务室检查视力，由于空间有限，用题12图所示的方式检查，他应距平面镜 m。他在平面镜里看到的视力表是（实/虚）像。

12. 1.8；虚

【分析】
要解决这道题，需利用平面镜成像的核心特点：像与物体到平面镜的距离相等，且平面镜成虚像。首先确定视力表到平面镜的距离，再结合要求的“被检查者与视力表相距5m”，计算被检查者到平面镜的距离；同时根据平面镜成像的性质判断像的类型。
【解析】
1. 计算被检查者到平面镜的距离：
由图可知，视力表到平面镜的距离为3.2m，根据平面镜成像特点，视力表的像到平面镜的距离也为3.2m。题目要求被检查者与视力表的像相距5m，因此被检查者到平面镜的距离为：$5\ \mathrm{m} - 3.2\ \mathrm{m} = 1.8\ \mathrm{m}$。
2. 判断像的类型：
平面镜成像是由光的反射形成的，所成的像是反射光线反向延长线会聚而成的，因此是虚像。
【答案】
1.8；虚
【知识点】
平面镜成像特点
【点评】
本题考查平面镜成像特点的实际应用，核心是理解“像与物到平面镜的距离相等”这一关键规律，属于初中物理光学的基础题型，难度适中。
【难度系数】
0.6
