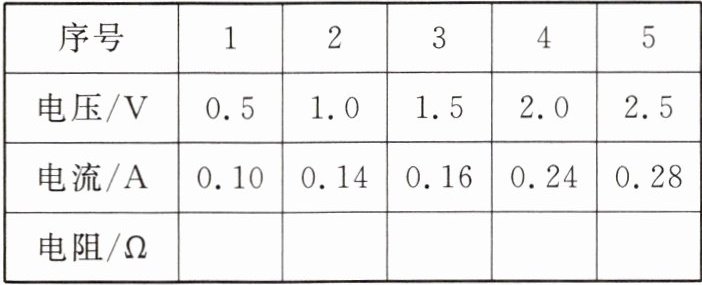

5.小浩同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“2.5 V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。关于该实验，下列说法正确的是（
A.第1次实验记录的电流表示数是错误的
B.进行多次实验的目的是为了减小误差
C.第5次实验中小灯泡正常发光时的电阻最小
D.从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动
D
）。A.第1次实验记录的电流表示数是错误的
B.进行多次实验的目的是为了减小误差
C.第5次实验中小灯泡正常发光时的电阻最小
D.从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动
答案
5.D
解析
【分析】
要解决这道题，需结合测小灯泡电阻实验的核心特点：灯丝电阻随温度升高而增大、滑动变阻器的调节规律、实验目的等，逐一分析选项。首先明确：小灯泡电压越低，温度越低，电阻越小，电流越小；测小灯泡电阻时多次实验是探究电阻与温度的关系，而非减小误差；正常发光时温度最高，电阻最大；电压增大时滑动变阻器电阻减小，滑片向电阻变小的方向移动。
【解析】
1. 分析选项A：根据公式$I=\frac{U}{R}$，灯丝电阻随温度降低而减小，第1次实验中小灯泡电压最小，温度最低，电阻最小，电流应最小，因此第1次电流记录正确，A错误。
2. 分析选项B：测小灯泡电阻时，灯丝电阻随温度变化，多次实验的目的是探究电阻与温度的关系；减小误差是测定值电阻实验的目的，B错误。
3. 分析选项C：第5次实验中小灯泡正常发光，电压为额定电压2.5V，此时灯丝温度最高，电阻最大，C错误。
4. 分析选项D：从第1次到第5次，小灯泡两端电压逐渐增大，根据串联电路分压规律，滑动变阻器接入电路的电阻需减小，因此滑片逐渐向左滑动（滑动变阻器左移时接入电阻变小），D正确。
【答案】
D
【知识点】
伏安法测电阻、灯丝电阻与温度的关系、滑动变阻器的使用
【点评】
本题围绕测小灯泡电阻实验，综合考查灯丝电阻特性、滑动变阻器调节及实验目的，需学生结合知识点逐一辨析选项，属于中等难度的实验题。
【难度系数】
0.5
要解决这道题，需结合测小灯泡电阻实验的核心特点：灯丝电阻随温度升高而增大、滑动变阻器的调节规律、实验目的等，逐一分析选项。首先明确：小灯泡电压越低，温度越低，电阻越小，电流越小；测小灯泡电阻时多次实验是探究电阻与温度的关系，而非减小误差；正常发光时温度最高，电阻最大；电压增大时滑动变阻器电阻减小，滑片向电阻变小的方向移动。
【解析】
1. 分析选项A：根据公式$I=\frac{U}{R}$，灯丝电阻随温度降低而减小，第1次实验中小灯泡电压最小，温度最低，电阻最小，电流应最小，因此第1次电流记录正确，A错误。
2. 分析选项B：测小灯泡电阻时，灯丝电阻随温度变化，多次实验的目的是探究电阻与温度的关系；减小误差是测定值电阻实验的目的，B错误。
3. 分析选项C：第5次实验中小灯泡正常发光，电压为额定电压2.5V，此时灯丝温度最高，电阻最大，C错误。
4. 分析选项D：从第1次到第5次，小灯泡两端电压逐渐增大，根据串联电路分压规律，滑动变阻器接入电路的电阻需减小，因此滑片逐渐向左滑动（滑动变阻器左移时接入电阻变小），D正确。
【答案】
D
【知识点】
伏安法测电阻、灯丝电阻与温度的关系、滑动变阻器的使用
【点评】
本题围绕测小灯泡电阻实验，综合考查灯丝电阻特性、滑动变阻器调节及实验目的，需学生结合知识点逐一辨析选项，属于中等难度的实验题。
【难度系数】
0.5

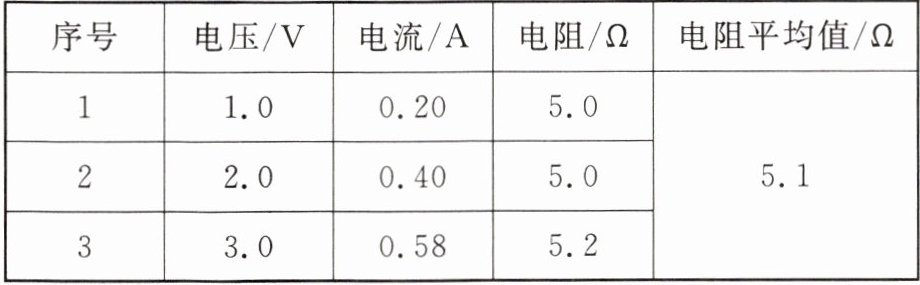

6. 小智同学利用如图所示的电路测量定值电阻的阻值，实验数据如表所示。下列说法错误的是（
A.该实验的原理是$R=\frac{U}{I}$
B.闭合开关前，滑动变阻器的滑片要移到最右端
C.闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正、负接线柱接反了
D.本实验多次测量的目的是求平均值以减小误差
C
）。 A.该实验的原理是$R=\frac{U}{I}$
B.闭合开关前，滑动变阻器的滑片要移到最右端
C.闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正、负接线柱接反了
D.本实验多次测量的目的是求平均值以减小误差
答案
6.C
解析
【分析】
本题是伏安法测定值电阻阻值的实验题，需逐一分析各选项对应的实验知识点：回忆伏安法测电阻的原理、滑动变阻器的使用规则、电流表的正确使用方法，以及定值电阻实验多次测量的目的，通过判断每个选项的正误得出答案。
【解析】
逐一分析各选项：
1. 选项A：伏安法测电阻的实验原理是欧姆定律的变形公式$R=\frac{U}{I}$，该说法正确；
2. 选项B：闭合开关前，滑动变阻器需调至最大阻值处以保护电路，结合实验电路，滑片移到最右端时接入电阻最大，该说法正确；
3. 选项C：闭合开关前电流表指针在零刻度线左侧，原因是电流表未调零；若电流表正负接线柱接反，闭合开关后指针会反向偏转，并非闭合开关前的现象，该说法错误；
4. 选项D：定值电阻的阻值是定值，不随电压、电流变化，本实验多次测量的目的是求平均值以减小误差，该说法正确。
综上，错误的说法是C。
【答案】
C
【知识点】
伏安法测电阻、滑动变阻器使用、电流表使用
【点评】
本题考查伏安法测电阻实验的基础知识点，涵盖实验原理、器材操作、误差分析等内容，需学生准确区分电流表调零与接线柱接反的现象，属于初中物理常规基础题，侧重对实验细节的掌握。
【难度系数】
0.5
本题是伏安法测定值电阻阻值的实验题，需逐一分析各选项对应的实验知识点：回忆伏安法测电阻的原理、滑动变阻器的使用规则、电流表的正确使用方法，以及定值电阻实验多次测量的目的，通过判断每个选项的正误得出答案。
【解析】
逐一分析各选项：
1. 选项A：伏安法测电阻的实验原理是欧姆定律的变形公式$R=\frac{U}{I}$，该说法正确；
2. 选项B：闭合开关前，滑动变阻器需调至最大阻值处以保护电路，结合实验电路，滑片移到最右端时接入电阻最大，该说法正确；
3. 选项C：闭合开关前电流表指针在零刻度线左侧，原因是电流表未调零；若电流表正负接线柱接反，闭合开关后指针会反向偏转，并非闭合开关前的现象，该说法错误；
4. 选项D：定值电阻的阻值是定值，不随电压、电流变化，本实验多次测量的目的是求平均值以减小误差，该说法正确。
综上，错误的说法是C。
【答案】
C
【知识点】
伏安法测电阻、滑动变阻器使用、电流表使用
【点评】
本题考查伏安法测电阻实验的基础知识点，涵盖实验原理、器材操作、误差分析等内容，需学生准确区分电流表调零与接线柱接反的现象，属于初中物理常规基础题，侧重对实验细节的掌握。
【难度系数】
0.5
7. 如图,电路中$R_1$阻值大于$R_2$阻值,电源电压保持不变。当开关S从闭合到断开时,电路中电流表$A_2$的示数将
变小
,电压表V的示数将变大
。(均选填“变大”“变小”或“不变”)答案
7.变小 变大
解析
【分析】要解决该问题，需先明确开关S闭合、断开时的电路结构，再结合欧姆定律和串联电路规律分析电表示数变化：
1. 当开关S闭合时，R₁和电流表A₁被短路，电路仅R₂接入，电流表A₂测电路电流，电压表V被短路，示数为0；
2. 当开关S断开时，R₁与R₂串联，电流表A₂测串联总电流，电压表V测R₁两端电压；
3. 电源电压U不变，根据欧姆定律，开关闭合时总电阻为R₂，电流I=U/R₂；开关断开时总电阻为R₁+R₂（R₁＞R₂），总电流I'=U/(R₁+R₂)，结合串联分压判断电压表示数变化。
【解析】当开关S闭合时，R₁被短路，电路为R₂的简单电路，电流表A₂的示数为I=U/R₂，电压表V被短路，示数为0；当开关S断开时，R₁与R₂串联，总电阻R总=R₁+R₂，电流表A₂的示数I'=U/(R₁+R₂)，因R₁＞R₂，故R总＞R₂，所以I'＜I，即A₂示数变小；此时电压表V测R₁两端的电压，根据串联分压规律，U_V=I'R₁=U×R₁/(R₁+R₂)，该值大于0，所以电压表示数变大。
【答案】变小 变大
【知识点】欧姆定律、串联电路规律、电路动态分析
【点评】本题考查电路动态分析，核心是明确开关通断时的电路连接方式，结合欧姆定律和串联分压规律判断电表示数，需注意短路对电路的影响，属于中等难度的电路分析题。
【难度系数】0.5
1. 当开关S闭合时，R₁和电流表A₁被短路，电路仅R₂接入，电流表A₂测电路电流，电压表V被短路，示数为0；
2. 当开关S断开时，R₁与R₂串联，电流表A₂测串联总电流，电压表V测R₁两端电压；
3. 电源电压U不变，根据欧姆定律，开关闭合时总电阻为R₂，电流I=U/R₂；开关断开时总电阻为R₁+R₂（R₁＞R₂），总电流I'=U/(R₁+R₂)，结合串联分压判断电压表示数变化。
【解析】当开关S闭合时，R₁被短路，电路为R₂的简单电路，电流表A₂的示数为I=U/R₂，电压表V被短路，示数为0；当开关S断开时，R₁与R₂串联，总电阻R总=R₁+R₂，电流表A₂的示数I'=U/(R₁+R₂)，因R₁＞R₂，故R总＞R₂，所以I'＜I，即A₂示数变小；此时电压表V测R₁两端的电压，根据串联分压规律，U_V=I'R₁=U×R₁/(R₁+R₂)，该值大于0，所以电压表示数变大。
【答案】变小 变大
【知识点】欧姆定律、串联电路规律、电路动态分析
【点评】本题考查电路动态分析，核心是明确开关通断时的电路连接方式，结合欧姆定律和串联分压规律判断电表示数，需注意短路对电路的影响，属于中等难度的电路分析题。
【难度系数】0.5
8.如图,电路中开关闭合后,滑动变阻器滑片从左向右滑动的过程中,灯泡的亮度
不变
（选填“变亮”“变暗”或“不变”）,电压表的示数将变小
（选填“变大”或“变小”）。答案
8.不变 变小
解析
【分析】要解决此题，需先明确电路连接：滑动变阻器全部电阻丝接入电路，总电阻不变，电源电压不变，根据欧姆定律可知电路电流不变，因此灯泡亮度由电流决定，保持不变；电压表测量滑动变阻器滑片右侧部分的电压，滑片右移时，右侧电阻减小，结合欧姆定律可判断电压表示数变化。
【解析】由电路图可知，滑动变阻器R的全部电阻丝串联在电路中，因此电路总电阻$ R_{总}=R_{L}+R $（全部），始终不变。电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路中的电流$ I $保持不变。灯泡的亮度由实际功率决定，灯泡的实际功率$ P=I^{2}R_{L} $，由于$ I $和灯泡电阻$ R_{L} $都不变，所以灯泡实际功率不变，亮度不变。电压表并联在滑动变阻器滑片$ P $与右端接线柱之间，测量的是滑片右侧电阻两端的电压。当滑片从左向右滑动时，滑片右侧的电阻$ R_{右} $减小，电路电流$ I $不变，根据$ U=IR_{右} $，$ R_{右} $减小，所以电压表的示数变小。
【答案】不变；变小
【知识点】欧姆定律、电路动态分析、电功率
【点评】本题属于电路动态分析的基础题，核心是判断滑动变阻器接入电路的总电阻及电压表测量对象，理清电路连接和电表测量内容即可顺利解答。
【难度系数】0.5
【解析】由电路图可知，滑动变阻器R的全部电阻丝串联在电路中，因此电路总电阻$ R_{总}=R_{L}+R $（全部），始终不变。电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路中的电流$ I $保持不变。灯泡的亮度由实际功率决定，灯泡的实际功率$ P=I^{2}R_{L} $，由于$ I $和灯泡电阻$ R_{L} $都不变，所以灯泡实际功率不变，亮度不变。电压表并联在滑动变阻器滑片$ P $与右端接线柱之间，测量的是滑片右侧电阻两端的电压。当滑片从左向右滑动时，滑片右侧的电阻$ R_{右} $减小，电路电流$ I $不变，根据$ U=IR_{右} $，$ R_{右} $减小，所以电压表的示数变小。
【答案】不变；变小
【知识点】欧姆定律、电路动态分析、电功率
【点评】本题属于电路动态分析的基础题，核心是判断滑动变阻器接入电路的总电阻及电压表测量对象，理清电路连接和电表测量内容即可顺利解答。
【难度系数】0.5

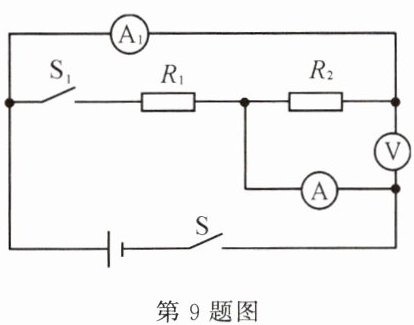

9. 如图，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S₁，电流表A的示数
变大
，电压表V的示数不变
，电流表A₁的示数不变
。（均选填“变大”“变小”或“不变”）答案
9.变大 不变 不变
解析
【分析】要判断电表示数变化，需分两步分析电路：①只闭合S时，明确电路连接方式和各电表测量对象；②闭合S₁后，分析电路变为并联，结合并联电路的电压、电流规律及欧姆定律判断各电表示数变化。
【解析】
1. 只闭合开关S时，电路为R₂的简单电路：
电压表V并联在电源两端，测电源电压；
电流表A测通过R₂的电流；
电流表A₁与R₂串联，测R₂的电流。
2. 再闭合开关S₁后，R₁与R₂并联：
并联电路各支路电压等于电源电压，所以电压表V仍测电源电压，示数不变；
电流表A₁测R₂支路的电流，R₂两端电压不变、电阻不变，根据欧姆定律$I=\frac{U}{R}$，R₂的电流不变，故A₁示数不变；
电流表A测干路电流，干路电流等于各支路电流之和，原来只有R₂的电流，现在新增R₁的电流，所以干路电流变大，即A的示数变大。
【答案】变大 不变 不变
【知识点】并联电路电压规律、并联电路电流规律、欧姆定律
【点评】本题是基础电路动态分析题，核心是明确开关通断时的电路连接方式，找准各电表的测量对象，利用并联电路特点和欧姆定律即可判断，难度适中。
【难度系数】0.5
【解析】
1. 只闭合开关S时，电路为R₂的简单电路：
电压表V并联在电源两端，测电源电压；
电流表A测通过R₂的电流；
电流表A₁与R₂串联，测R₂的电流。
2. 再闭合开关S₁后，R₁与R₂并联：
并联电路各支路电压等于电源电压，所以电压表V仍测电源电压，示数不变；
电流表A₁测R₂支路的电流，R₂两端电压不变、电阻不变，根据欧姆定律$I=\frac{U}{R}$，R₂的电流不变，故A₁示数不变；
电流表A测干路电流，干路电流等于各支路电流之和，原来只有R₂的电流，现在新增R₁的电流，所以干路电流变大，即A的示数变大。
【答案】变大 不变 不变
【知识点】并联电路电压规律、并联电路电流规律、欧姆定律
【点评】本题是基础电路动态分析题，核心是明确开关通断时的电路连接方式，找准各电表的测量对象，利用并联电路特点和欧姆定律即可判断，难度适中。
【难度系数】0.5
