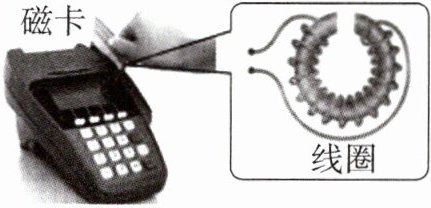

8.如图所示,将银行卡的磁条在读卡器的刷卡槽内快速刷过时,相当于磁体穿过闭合金属线圈,产生了
感应电流
,经读卡器处理,就能识别卡片信息。它的原理与发电机
(选填“发电机”或“电动机)相同。答案
8.感应电流 发电机 [解析]将带有磁条的磁卡在刷卡位置刷一下,检测头的线圈中就会产生变化的电流,刷卡机读出信息,原理是电磁感应现象,与发电机的原理相同。

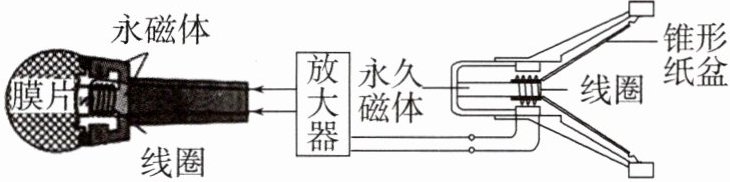

9.老师上课时将自己的声音由“小蜜蜂扩音器”的话筒输入，再由扬声器输出，其结构图如图所示，其中应用电磁感应原理的部件是
话筒
（选填“话筒”或“扬声器”）；话筒在工作时将机械
能转化为电
能。答案
9.话筒 机械 电 [解析]人说话时,声带振动导致空气振动带动话筒内的膜片振动,膜片再带动相连的线圈在磁场中做切割磁感线运动,从而在线圈中产生感应电流,利用的是电磁感应原理。扬声器将电信号转化为声信号,利用的是通电导体在磁场中受力运动。话筒的输入是人的声音,对应机械能;输出的是线圈中产生的感应电流,对应电能。因此,话筒工作时将机械能转化为电能。
10.一个空心小铁球放在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的
南
(选填“南”或“北”)极，滑片P向左滑动，空心小铁球所受浮力增大
(选填“增大”“减小”或“不变”)。答案
10.南 增大 [解析]电流由A流向B,则由安培定则可知,螺线管的B端为N极,则A端为S极(南极);当滑片向左移动时,滑动变阻器接入电路的电阻减小,电磁铁的磁性增强,故小铁球所受磁力增强;小铁球受重力、磁力及浮力,因其处于静止状态,向上的浮力等于向下的磁力与重力之和,因磁力增加,所以浮力也将增大。
11.在图中标出电源和螺线管上方的极性。
答案
11.如图所示
[解析]由磁感线从螺线管的上端出发可知,螺线管的上端为N极,下端为S极,根据安培定则,螺线管中的电流是下端流入,上端流出,则电源下端为正极,上端为负极。
12.设计一个电路，将图中的电磁铁连入电路。要求：电路能改变电磁铁磁性的强弱；闭合开关S，小磁针静止时，其N、S极如图所示。
答案
12.如图所示
[解析]根据题图中小磁针静止时的N、S极指向,由磁极间的相互作用规律可知,通电螺线管的左端应为N极,再由安培定则可知电流从螺线管的左边流入;通电螺线管的磁性强弱要发生变化,说明电路中的电流可以改变,则应在电路中串联滑动变阻器。

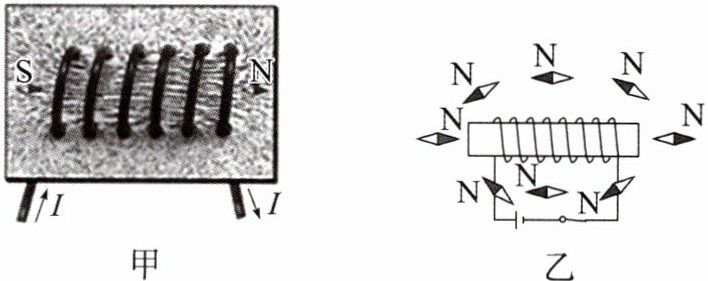

13.在“探究通电螺线管外部的磁场分布”实验中：
(1)小明在嵌入螺线管的玻璃板上均匀撒满细铁屑，闭合开关后
(2)如图乙所示，把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针
(3)接下来小明断开开关，对调电源的正负极，闭合开关后，观察小磁针的指向。此时小明是想要探究通电螺线管的极性与
(1)小明在嵌入螺线管的玻璃板上均匀撒满细铁屑，闭合开关后
轻敲
（填写操作方法）玻璃板，观察到细铁屑的排列如图甲所示，同时观察到小磁针发生偏转，则说明通电螺线管周围存在磁场。此时，如果移走小磁针，该结论成立
（选填“成立”或“不成立”）。(2)如图乙所示，把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针
N
极的方向，这个方向就是该点的磁场方向。由此判断，通电螺线管外部的磁场分布与条形
磁体周围的磁场分布相似。(3)接下来小明断开开关，对调电源的正负极，闭合开关后，观察小磁针的指向。此时小明是想要探究通电螺线管的极性与
电流方向
的关系。答案
13.(1)轻敲 成立 (2)N 条形 (3)电流方向
[解析](1)通电后需要轻敲玻璃板,这样做的目的是克服摩擦力,使细铁屑可以自由移动;电流周围存在的磁场是真实的,不会由于小磁针的消失而消失。(2)物理学中规定,自由小磁针静止时N极所指的方向为该点的磁场方向;由题图乙中小磁针的指向可知,通电螺线管的外部磁场与条形磁体的磁场相似。(3)在其他因素不变的情况下,对调电源的正负极,改变通过螺线管线圈的电流的方向,观察小磁针的指向有无改变,可探究通电螺线管的极性与电流方向的关系。
