第2课时 透镜的应用
课时要点梳理
梳理课时要点，掌握新知
1. 放大镜是一个镜，可以成、放大的像，此时物体到放大镜的距离应1倍焦距。
2. 常见光学显微镜的物镜和目镜都是镜。利用显微镜可以观察、等肉眼无法看见的物体。
3. 普通望远镜的基本元件是镜和镜。天文望远镜的目镜和物镜都是镜。望远镜能使很远的物体成像在，就像物体被了。

1. 凸透 正立 虚 小于 2. 凸透 微生物 细胞 3. 透 三棱 凸透 眼前 拉近

【分析】
本题考查透镜在常见光学仪器中的应用，需结合凸透镜成像规律，分别回忆放大镜、显微镜、望远镜的结构和成像特点来填写各空：放大镜利用凸透镜成像，对应物距与成像特点；显微镜的物镜、目镜均为凸透镜，用于观察微小物体；望远镜分普通和天文类型，需明确其元件及成像效果。
【解析】
1. 放大镜是利用凸透镜成像的光学元件，根据凸透镜成像规律，当物体到凸透镜的距离小于1倍焦距时，成正立、放大的虚像，故依次填凸透、正立、虚、小于；
2. 常见光学显微镜的物镜和目镜都由凸透镜制成，可观察微生物、细胞等肉眼无法看见的微小物体，故填凸透、微生物、细胞；
3. 普通望远镜的基本元件是透镜和三棱镜，天文望远镜的目镜和物镜都是凸透镜，能使很远的物体成像在眼前，让物体看起来被拉近，故依次填透、三棱、凸透、眼前、拉近。
【答案】
1.凸透 正立 虚 小于 2.凸透 微生物 细胞 3.透 三棱 凸透 眼前 拉近
【知识点】
凸透镜成像规律、透镜的应用、显微镜与望远镜
【点评】
本题为基础知识点梳理题，聚焦透镜在常见光学仪器中的应用，考查学生对放大镜、显微镜、望远镜的结构及成像特点的识记能力，属于课堂基础巩固类题目，难度较低。
【难度系数】
0.8

1 [2024包头]工匠师维修精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。

（1）凸透镜起到的作用。
（2）凸透镜与仪表的距离应在凸透镜的焦距范围之内。
（3）通过凸透镜看到的是仪表（选填“正立”或“倒立”）的像，像的位置与仪表的位置在凸透镜的（选填“同”或“异”）侧。

1.（1）放大镜 （2）1倍 （3）正立 同

【分析】
要解决本题，需结合凸透镜成像规律分析：工匠用凸透镜观察仪表细微处，利用了凸透镜成放大像的特点，对应放大镜的应用；回忆凸透镜成像规律，当物距小于一倍焦距时，成正立、放大的虚像，虚像与物体在透镜同侧，据此可逐一解答问题。
【解析】
（1）工匠通过凸透镜观察仪表的细微之处，利用了凸透镜成放大像的特性，因此凸透镜起到放大镜的作用；
（2）根据凸透镜成像规律，当物距小于1倍焦距时，凸透镜成正立、放大的虚像，所以凸透镜与仪表的距离应在凸透镜的1倍焦距范围之内；
（3）当物距小于1倍焦距时，凸透镜成正立的虚像，且虚像与物体（仪表）在凸透镜的同侧，因此看到的是正立的像，像的位置与仪表在凸透镜的同侧。
【答案】
（1）放大镜；（2）1倍；（3）正立；同
【知识点】
凸透镜成像规律；放大镜的应用
【点评】
本题考查凸透镜作为放大镜的应用，核心是掌握物距小于一倍焦距时的成像特点，属于光学基础题，难度不大，牢记相关规律即可解答。
【难度系数】
0.7

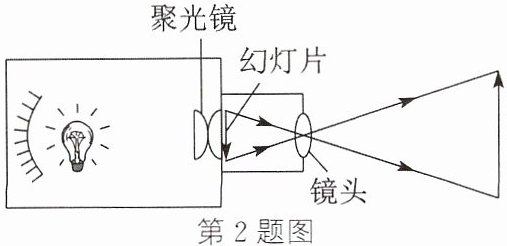

2 如图所示是幻灯机的工作原理图。幻灯机的镜头相当于一个透镜。为了使观众看到正立的像，幻灯片要（选填“正着”或“倒着”）插入架上。用强光照射幻灯片，幻灯片上的画面在屏幕上形成（选填“实”或“虚”）像。为了使屏幕上像更大些，应该把幻灯片（选填“靠近”或“远离”）镜头，同时把幻灯机（选填“靠近”或“远离”）屏幕移动。

2. 凸 倒着 实 靠近 远离

【分析】
要解答本题，需结合凸透镜成像规律分析幻灯机的工作原理：首先明确幻灯机镜头的类型，再根据凸透镜成像“倒立”的特点判断幻灯片的放置方向，接着区分实像与虚像的差异，最后利用“物近像远像变大”的规律调整像的大小。
【解析】
1. 幻灯机的镜头相当于凸透镜，因为凸透镜对光线有会聚作用，可利用其成像原理实现画面放大。
2. 凸透镜成像时，当物距满足$f＜u＜2f$（一倍焦距和二倍焦距之间），成倒立、放大的实像，这里的“倒立”是上下、左右均颠倒的，因此为了让观众看到正立的像，幻灯片需要倒着插入架上。
3. 实像能呈现在光屏（屏幕）上，虚像无法呈现在光屏上，所以幻灯片的画面在屏幕上形成的是实像。
4. 根据凸透镜成像规律：物距减小（物体靠近透镜），像距增大（像远离透镜），像会变大。因此要使屏幕上的像更大，应减小物距（幻灯片靠近镜头），同时增大像距（幻灯机远离屏幕）。
【答案】
凸；倒着；实；靠近；远离
【知识点】
凸透镜成像规律；幻灯机原理；实像与虚像
【点评】
本题考查幻灯机的工作原理，核心是凸透镜成像规律的应用，属于初中物理光学部分的基础题，需熟练掌握成像规律的内容，难度适中。
【难度系数】
0.7

3 教室里安装的电子白板投影仪，其镜头的焦距为15 cm，为了在白板上得到清晰的像，投影片到镜头的距离应（）

A.大于 30 cm
B.小于 30 cm
C.略大于 15 cm
D.略小于 15 cm

3. C

【分析】首先回忆凸透镜成像规律及应用：投影仪利用凸透镜成倒立、放大的实像，此时物距需满足“一倍焦距和二倍焦距之间”的条件。已知镜头焦距f=15cm，因此投影片到镜头的距离（物距）应在15cm到30cm之间，即略大于15cm，据此分析选项即可得出答案。
【解析】投影仪的成像原理是凸透镜成倒立、放大的实像，根据凸透镜成像规律：当物距u满足f ＜ u ＜ 2f时，成倒立、放大的实像，该规律应用于投影仪。已知镜头焦距f=15cm，代入得15cm ＜ u ＜ 30cm，即投影片到镜头的距离应略大于15cm，对应选项C。
【答案】C
【知识点】凸透镜成像规律；投影仪的成像原理
【点评】本题考查凸透镜成像规律在实际光学设备中的应用，属于初中物理光学部分的基础题，需牢记不同成像情况对应的物距范围及应用场景，难度适中。
【难度系数】0.8

4 一般的放大镜放大的倍数有限，要想看清动植物的细胞等非常小的物体，就要使用如图的显微镜。下列关于显微镜的说法正确的是（）

A.物镜的镜头是凹透镜
B.目镜的镜头是凸透镜
C.靠近被观测物体的透镜叫目镜
D.靠近眼睛的透镜叫物镜

4. B

【分析】
要解答本题，需掌握显微镜的基本构造：显微镜的物镜和目镜均为凸透镜，其中靠近被观测物体的是物镜，靠近眼睛的是目镜。我们逐一分析各选项的描述是否符合显微镜的结构特点。
【解析】
选项A：显微镜的物镜和目镜都是凸透镜，并非凹透镜，该选项错误。
选项B：显微镜的目镜镜头是凸透镜，该选项描述正确。
选项C：靠近被观测物体的透镜是物镜，不是目镜，该选项错误。
选项D：靠近眼睛的透镜是目镜，不是物镜，该选项错误。
【答案】
B
【知识点】
显微镜的构造、凸透镜的应用
【点评】
本题考查显微镜的基础结构，属于识记类题目，需牢记显微镜物镜和目镜的类型及位置，难度较低。
【难度系数】
0.6

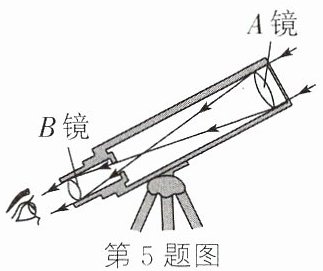

5 天文爱好者所使用的望远镜如图所示。以下判断正确的是（）

A.A镜是目镜
B.B镜是物镜
C.由于没有光屏，太空中的星体通过A镜成的是虚像
D.太空中的星体通过A镜成的像是倒立、缩小的实像

5. D

【分析】
要解答本题，需掌握望远镜的结构与成像原理：望远镜由两组透镜构成，靠近被观测星体的是物镜，靠近眼睛的是目镜；物镜的作用是使远处的物体在其焦点附近成倒立、缩小的实像，目镜相当于放大镜，将该实像放大为正立、放大的虚像。据此逐一分析选项即可。
【解析】
望远镜中，靠近观测星体的A镜是物镜，靠近眼睛的B镜是目镜，因此A选项（A镜是目镜）、B选项（B镜是物镜）错误；
物镜是凸透镜，远处星体的物距远大于2倍焦距，根据凸透镜成像规律，此时成倒立、缩小的实像，实像的形成与有无光屏无关，故C选项错误；
综上，太空中的星体通过A镜（物镜）成倒立、缩小的实像，D选项正确。
【答案】
D
【知识点】
望远镜的构造；凸透镜成像的应用
【点评】
本题考查望远镜的基础结构和成像特点，属于光学常规题，需牢记望远镜物镜、目镜的作用及对应的成像规律。
【难度系数】
0.6
