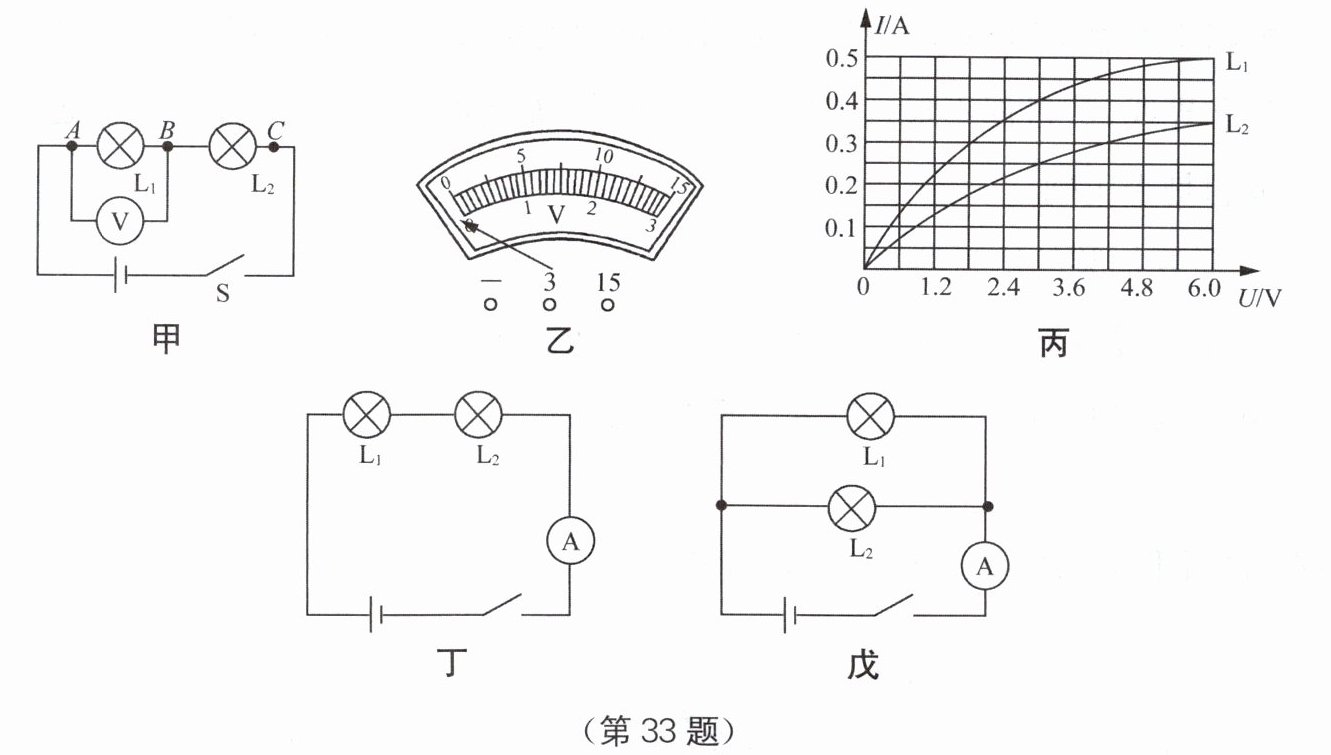

33. 物理小组的同学在探究“串联电路电压的特点”实验中：

（1）连接电路前，发现电压表指针如图乙所示，其原因是；调整后闭合开关，发现两个灯泡都不亮，电压表示数接近电源电压。接下来的操作最合理的是断开开关，（填字母），然后闭合开关，观察电压表示数。
A. 立即更换两个灯泡
B. 拧紧灯泡$\mathrm{L}_1$
C. 拧紧灯泡$\mathrm{L}_2$两端的接线柱
（2）调整后发现：两灯都发光，且$\mathrm{L}_1$比$\mathrm{L}_2$更亮，则通过$\mathrm{L}_1$的电流$\mathrm{L}_2$的电流。
（3）在测灯泡$\mathrm{L}_2$两端的电压时，为了节省时间，小组成员小方采用以下方法：电压表所接的$B$接点不动，只断开$A$接点，并改接到$C$接点上，便可测出灯泡$\mathrm{L}_2$两端电压，同组小红认为不可行，原因是。
（4）小组成员测出电源电压$U$、灯泡$\mathrm{L}_1$两端的电压$U_1$、灯泡$\mathrm{L}_2$两端的电压$U_2$的多组电压数据，得出结论：串联电路中，。
（5）如图丙所示是小红所用的$\mathrm{L}_1$、$\mathrm{L}_2$两个灯泡的$I-U$图像，若将两灯泡串联在电路中，如图丁所示，此时电流表的示数为$0.3\ \mathrm{A}$，$\mathrm{L}_1$两端电压为$\mathrm{V}$；保持电源电压不变，将两灯泡的连接方式改为并联，如图戊所示，此时电流表的示数为$\mathrm{A}$。

33. (1) 电压表未调零 B (2) 等于 (3) 电压表的正负接线柱接反了 (4) 电路两端的总电压等于各部分电路两端的电压之和 (5) 1.8 0.85

【分析】
1. 连接电路前电压表指针未在零刻度，说明电压表未调零；闭合开关两灯不亮且电压表示数接近电源电压，表明L₁断路，需检查L₁是否接触不良，故选择对应操作。
2. 串联电路的核心规律是电流处处相等，与灯泡亮度无关，亮度由实际功率决定。
3. 电压表使用要求电流从正接线柱流入、负接线柱流出，改接时接线柱接反会导致测量错误。
4. 串联电路电压的结论是总电压等于各部分电压之和，这是实验得出的规律。
5. 串联时电流相同，结合丙图读取L₁在0.3A时的电压；串联总电压为两灯电压之和，并联时电压等于总电压，再读取两灯在该电压下的电流并求和。
【解析】
（1）连接电路前，电压表指针未调零，因此指针不在零刻度；闭合开关两灯不亮，电压表示数接近电源电压，说明L₁断路，应拧紧灯泡L₁两端的接线柱，故选B。
（2）串联电路中电流处处相等，因此通过L₁的电流等于L₂的电流。
（3）电压表改接时，B接点不动，A接点从电压表正接线柱改接到C接点，导致电流从电压表负接线柱流入，正负接线柱接反，无法正确测量L₂两端电压。
（4）实验得出串联电路的电压规律：电路两端的总电压等于各部分电路两端的电压之和。
（5）串联时电流表的示数为0.3A，由丙图可知，电流为0.3A时，L₁两端电压为1.8V；此时L₂两端电压为3.6V，因此电源电压U=1.8V+3.6V=5.4V；两灯并联时，电压均为5.4V，由丙图得，L₁在5.4V时电流约0.5A，L₂在5.4V时电流约0.35A，总电流为0.5A+0.35A=0.85A。
【答案】
(1) 电压表未调零；B (2) 等于 (3) 电压表的正负接线柱接反了 (4) 电路两端的总电压等于各部分电路两端的电压之和 (5) 1.8；0.85
【知识点】
串联电路电压规律、电压表使用、I-U图像分析
【点评】
本题围绕串联电路电压特点的实验展开，考查电压表的使用规则、串联电路的电流电压规律，以及结合I-U图像分析电路的能力，需准确读取图像数据，注意电压表接线的正确性，整体难度适中。
【难度系数】
0.5
