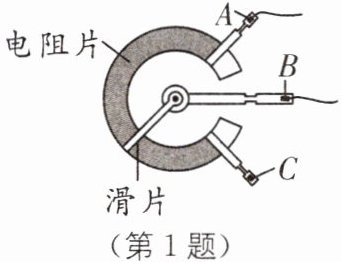

1. 教材P92图14-12·拓展 电位器实质是一种变阻器，如图所示是电位器的结构和连入电路的示意图，A、B、C是接线柱.当滑片向C端旋转时，连入电路的电阻(
A.变大
B.变小
C.不变
D.先变大后变小
A
).A.变大
B.变小
C.不变
D.先变大后变小
答案
1.A [解析]根据图示可知,此时A、B两接线柱接入电路中,当滑片向C端旋转时,电阻丝接入电路中的长度变长,连入电路的电阻变大.
易错警示 电位器的实质是滑动变阻器,滑动变阻器依靠改变接入电路的电阻丝的长度来改变电阻大小.
易错警示 电位器的实质是滑动变阻器,滑动变阻器依靠改变接入电路的电阻丝的长度来改变电阻大小.
2. 对点练⟶《上分攻略》
P39上分点2

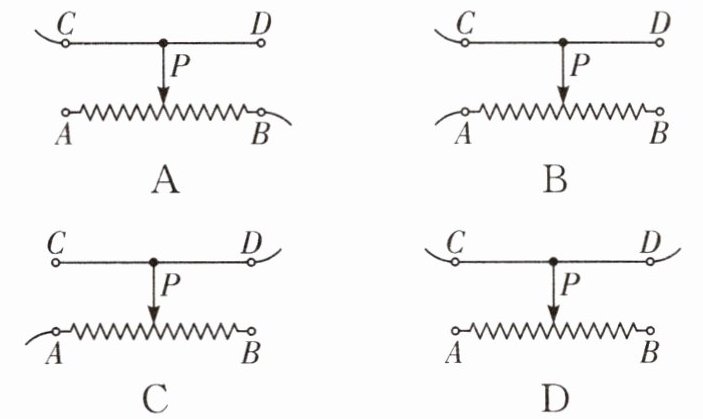

如图所示的滑动变阻器连入电路的四种接法中,当滑片P向右滑动时,能使电路中电流变大的是(
P39上分点2
如图所示的滑动变阻器连入电路的四种接法中,当滑片P向右滑动时,能使电路中电流变大的是(
A
).答案
2.A [解析]图中滑动变阻器的接线柱接B和C,连入电路的电阻丝是PB部分,当滑片P向右滑动时,PB电阻丝长度变短,电阻变小,则电流变大,故A符合题意.图中滑动变阻器的接线柱接A和C或A和D时,当滑片P向右滑动时,PA电阻丝长度变长,电阻变大,则电流变小,故B、C不符合题意.图中接C和D时,连入电路中的是金属杆,电阻为零,这种接法无法改变电流,故D不符合题意.
归纳总结 滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的,它的正确接法是“一上一下”.哪一段电阻丝被接入电路中是由下面的接线柱决定的.若接左下接线柱,滑片向左移动,电阻变小,则电路中的电流变大;若接右下接线柱,滑片向右移动,电阻变小,则电路中的电流变大.
归纳总结 滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的,它的正确接法是“一上一下”.哪一段电阻丝被接入电路中是由下面的接线柱决定的.若接左下接线柱,滑片向左移动,电阻变小,则电路中的电流变大;若接右下接线柱,滑片向右移动,电阻变小,则电路中的电流变大.

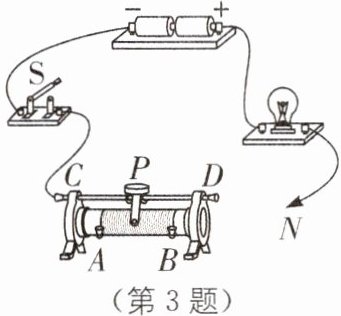

3. 某学习小组在练习使用滑动变阻器时，准备连接如图所示的电路，$N$为导线待接入的一端.下列分析正确的是(
A.当$N$接$D$时，能通过调节滑片$P$改变灯泡亮度
B.当$N$接$B$时，闭合开关前，滑片$P$应移动到最左端
C.当$N$接$B$时，闭合开关，滑片$P$向右移，灯泡将变暗
D.当$N$接$A$时，闭合开关，滑片$P$向左移，灯泡将变暗
B
).A.当$N$接$D$时，能通过调节滑片$P$改变灯泡亮度
B.当$N$接$B$时，闭合开关前，滑片$P$应移动到最左端
C.当$N$接$B$时，闭合开关，滑片$P$向右移，灯泡将变暗
D.当$N$接$A$时，闭合开关，滑片$P$向左移，灯泡将变暗
答案
3.B [解析]若N接D点,滑动变阻器接入电路的电阻为零,滑动变阻器相当于一根导线,只有灯泡接入电路中,不能通过调节滑片P改变灯泡亮度,故A错误;若N接B点,闭合开关,滑片P移动到最左端,滑动变阻器接入电路的电阻为最大值,故B正确;若N接B点,闭合开关,滑片右移,滑动变阻器接入电路的电阻变小,电路中的电流变大,灯泡变亮,故C错误;若N接A点,闭合开关,滑片左移,滑动变阻器接入电路的电阻变小,电路中的电流变大,灯泡变亮,故D错误.
4. 将图中的滑动变阻器连入电路后，若滑片P向右移动，能使电路中电流增大，则应接
BC
两个接线柱或接BD
两个接线柱. 若将A、B两个接线柱接入电路中，当滑片P向右移动时，则电路中的电流不变
（填“增大”“不变”或“减小”）.答案
4.BC BD 不变 [解析]当将BC或BD接入电路时,滑动变阻器的右侧接入电路,则滑片右移时,滑动变阻器接入长度减小,故接入电路的阻值将减小,电流变大;当将AB接入电路时,由于直接连接了全部阻值,故滑片不起作用,接入电路的阻值将不变,故电流不变.
易错警示 滑动变阻器限流时,应连接滑动变阻器的一上一下两接线柱,此时接入电路部分为下接线柱到滑片之间的部分,则由滑片的移动可知接入电阻的变化;若接下面两个接线柱,滑动变阻器的电阻丝全部接入,则滑动变阻器起不到调节作用.
易错警示 滑动变阻器限流时,应连接滑动变阻器的一上一下两接线柱,此时接入电路部分为下接线柱到滑片之间的部分,则由滑片的移动可知接入电阻的变化;若接下面两个接线柱,滑动变阻器的电阻丝全部接入,则滑动变阻器起不到调节作用.

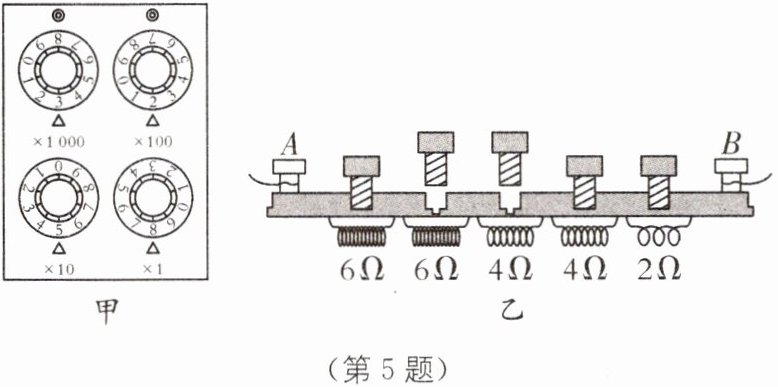

5. 教材 P92 实践与练习 T2·变式 如图甲所示电阻箱的示数是
3258
$\Omega$,如图乙所示的是插入式电阻箱的结构示意图,则$A$、$B$两个接线柱之间的电阻值是10
$\Omega$,最大可以调到22
$\Omega$.答案
5.3258 10 22 [解析]如图甲电阻箱的示数是3×1000 Ω+2×100 Ω+5×10 Ω+8 Ω=3258 Ω;如图乙所示的是插入式电阻箱的结构示意图,则A、B两个接线柱之间的电阻值是6 Ω+4 Ω=10 Ω;最大可以调到6 Ω+6 Ω+4 Ω+4 Ω+2 Ω=22 Ω.
归纳总结 电阻箱的读数方法:分别读出每个指针指向的数字,用数字乘以底下的倍数,最后将四个数据相加;插入式电阻箱的原理:是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的,即把铜塞插进去,铜塞处的电阻丝就会短路,电流不从电阻丝走了,所以铜塞插进去的那部分电阻就消失了.
归纳总结 电阻箱的读数方法:分别读出每个指针指向的数字,用数字乘以底下的倍数,最后将四个数据相加;插入式电阻箱的原理:是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的,即把铜塞插进去,铜塞处的电阻丝就会短路,电流不从电阻丝走了,所以铜塞插进去的那部分电阻就消失了.

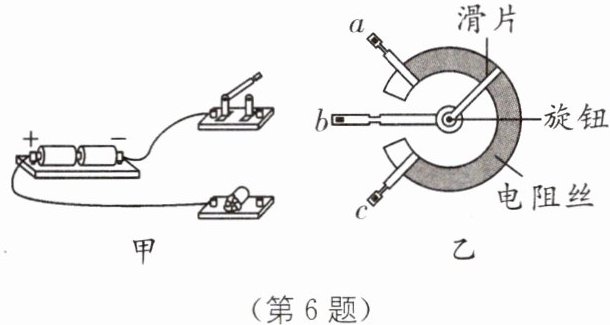

6. 如图所示是调速吊扇的模拟电路，当旋转电位器的旋钮带动滑片逆时针转动时，电动机的扇叶转得更快，请将该电位器正确连入电路.
答案
6.
[解析]当旋转电位器的旋钮带动滑片逆时针转动时,电动机的扇叶转得更快,原因是电流变大,可知电位器接入电路的电阻变小,应接电位器a和b接线柱进入电路.
