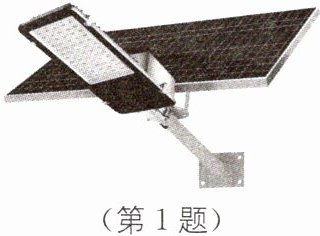

1. 如图所示的太阳能家家庭院灯. 在白天,光伏板利用太阳能给锂电池充电,晚上锂电池可供电灯发光. 利用太阳能给锂电池充电时,锂电池相当于电路中的().


A.电源
B.用电器
C.开关
D.导线

1.B 利用太阳能给锂电池充电时，锂电池消耗电能，相当于电路中的用电器，故B正确，A、C、D错误。

拓展1.1 如图所示是一种具有报警功能的文物展示台电路原理图,金属片A上方的展品搬离后,A在弹力作用下上升,电铃通电发声警示,金属片A相当于电路结构组成中的;展台上有展品时,电路处于静音状态,无法判断该装置是否正在工作,请对图中虚线框内的电路提出一条改进建议:

(拓展1.1)
.

金属片A相当于电路结构组成中的开关，它通过自身的升降控制电铃电路的通断。改进建议：在虚线框内的电路中，在电源与开关之间串联一个指示灯。这样只要指示灯亮，说明电路处于工作状态。

2. 如图所示电路图中,开关S闭合后,以下说法正确的是().

A.只有灯$\mathrm{L}_{1}$能发光
B.灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均能发光
C.只有灯$\mathrm{L}_{2}$能发光
D.灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不能发光

2.A 由图可知，当开关S闭合后，灯泡L₂被短路，电路是灯泡L₁的简单电路，因此，只有灯L₁能发光，故A正确，B、C、D错误。

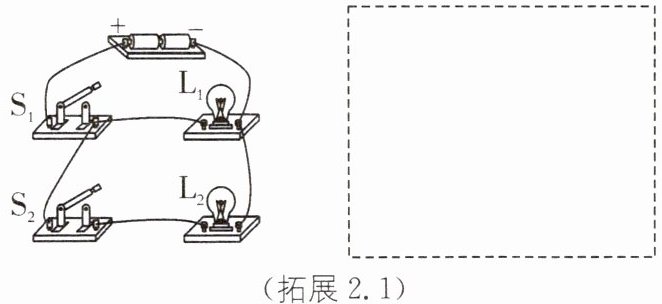

拓展2.1 根据如图所示实物电路图,在虚线框内画出对应的电路图.

由实物图知，两灯并联，开关S₁在干路上，开关S₂、灯L₂在一条支路，灯L₁单独一条支路。

3. 在如图所示的电路中,当开关S闭合后().

A.若$a$表是电压表,$b$是电流表,则电阻$R_1$、$R_2$并联
B.若$a$表是电压表,$b$是电流表,则电阻$R_1$、$R_2$串联
C.若$a$表是电流表,$b$是电压表,则电阻$R_1$、$R_2$并联
D.若$a$表是电流表,$b$是电压表,则电阻$R_1$、$R_2$串联

3.C 若a表是电压表，b表是电流表，当开关S闭合后，此时R₁被短路，电路为R₂的基本电路，故A、B错误；若a表是电流表，b表是电压表，当开关S闭合后，电流分别流经两个电阻，则电阻R₁、R₂并联，电流表测量通过R₁的电流，电压表测量并联电路两端电压，故C正确，D错误。
归纳总结：根据电流表和电压表的使用方法填电表的原则：不能使电路发生断路或短路。电流表是与用电器串联使用，电压表是与用电器并联使用的。

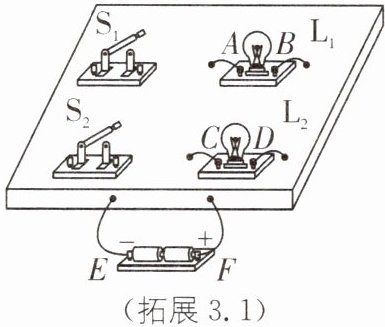

拓展3.1 （2025·南京建邺区期中）如图所示是一个电学暗盒，开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$和灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均连接在电路中.其中，电池接在暗盒的外部，灯的接线柱$A$、$B$、$C$、$D$在暗盒外，且接线柱上的导线均在盒外可见，开关的接线柱及连线均在盒内.小明进行了下列操作(过程中各元件均完好)，并根据现象进行了相应判断.则下列判断中正确的是().

①若只闭合$\mathrm{S}_{1}$，两灯都不亮，则两灯一定并联
②若只闭合$\mathrm{S}_{1}$，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都亮，再闭合$\mathrm{S}_{2}$，一灯熄灭，则只闭合$\mathrm{S}_{1}$时两灯一定串联
③两灯都亮时，断开$A$接线柱上的导线，若两灯均不亮，则两灯可能并联
④两灯都亮时，断开$D$、$E$两处导线并分别串入电流表，若两表示数相等，则两灯一定串联

A.①②
B.②④
C.②③
D.③④

拓展3.1 B ①串联电路中各用电器同时工作、互相影响，若只闭合S₁，两灯都不亮，则两灯可能串联，故①错误。②只闭合S₁，两灯都亮，说明S₁闭合后，L₁和L₂构成了通路；再闭合S₂，一灯熄灭，说明闭合S₂造成了该灯被短路；只有当两灯串联，且S₂与其中一盏灯并联时，闭合S₂才会仅使这盏灯短路而熄灭；如果两灯是并联，闭合一个开关使其中一灯短路，会同时导致电源短路，另一灯也会熄灭，不符合“一灯熄灭”的现象，故②正确。③两灯都亮时，断开A接线柱上的导线，因灯的接线柱上的导线均在盒外可见，则L₁处断路，若两灯均不亮，则两灯一定串联，故③错误。④两灯都亮时，断开D、E两处导线并分别串入电流表，D处电流表测L₂的电流，E处电流表测总电流，若两表示数相等，说明两灯串联，故④正确。由以上分析可得，②和④正确，故选B。

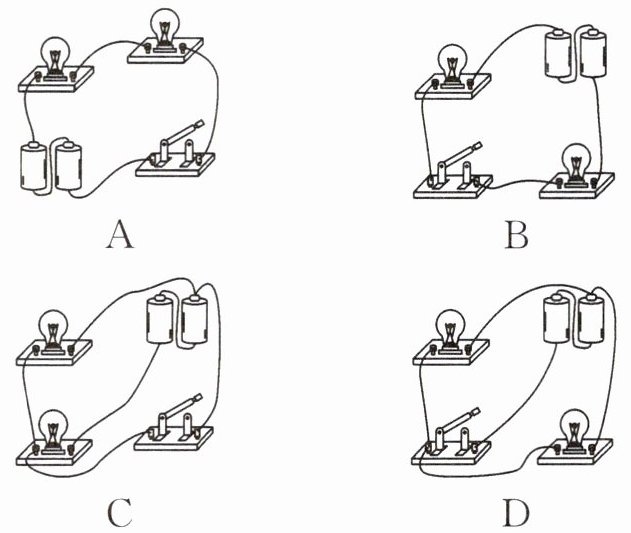

4. 下列电路中，开关同时控制两灯且两灯能独立工作的是().

4.D 由题意可知，两灯能独立工作，说明两灯并联；开关能同时控制两灯，说明开关在干路上。电路A只有一条电流路径，两灯串联，故A不符合题意；电路B只有一条电流路径，两灯串联，故B不符合题意；电路C中开关闭合后，其中一只灯泡被短路，只有一只灯泡工作，故C不符合题意；电路D中两灯能独立工作，是并联，开关在干路，能同时控制两灯，故D符合题意。
关键提醒：两灯能独立工作，说明两灯并联；开关同时控制两灯，说明开关在干路。
