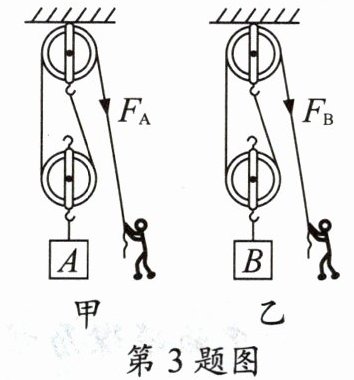

3.如图所示,用同一滑轮组分别将物体A和B匀速提升相同的高度,其中提升B的滑轮组的机械效率较大。不计绳重与摩擦,则提升B的过程 ()

A.额外功较小
B.额外功较大
C.总功较小
D.总功较大

3.D

4.如图所示,汉代画像砖上描绘了“泗水捞鼎”的画面,两边各有数人用绳子通过滑轮拉起掉落水中的鼎。这个滑轮是滑轮,其作用是。

4.定 改变力的方向

5.如图所示,在陕西老旧小区改造中,工人用250 N的力F将重为400 N的物体在10 s内匀速提升2 m。则此过程中 ()

A.工人做的有用功为1 000 J
B.拉力做功的功率为50 W
C.滑轮组的机械效率为80%
D.要提高滑轮组的机械效率,可减小物体的重力

5.C

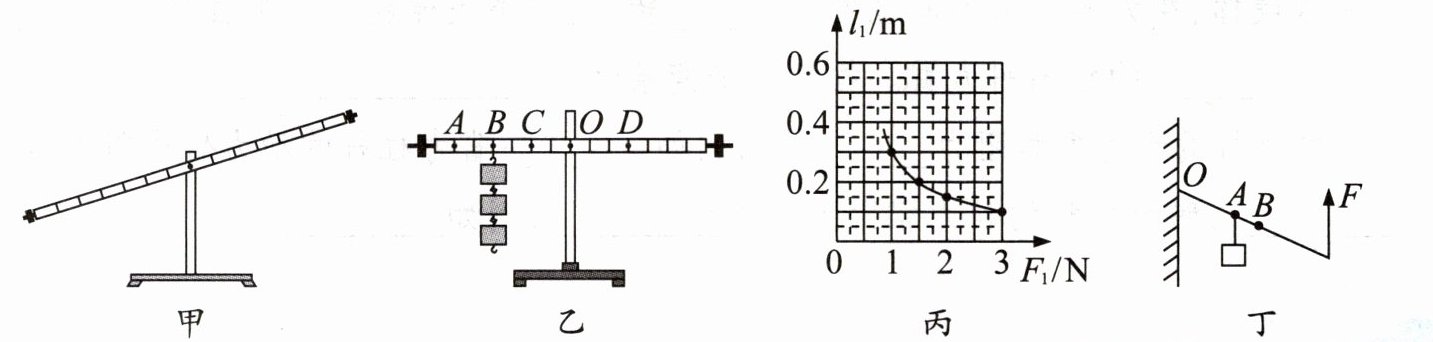

6.在“探究杠杆的平衡条件”的实验中,每个钩码重0.5 N。

(1)实验前杠杆如图甲所示,此时杠杆处于(选填“不平衡”或“平衡”)状态,向调节右侧平衡螺母才能使杠杆处于水平位置平衡。
(2)杠杆平衡后如图乙所示,在杠杆B点挂3个相同的钩码,则在杠杆的D点挂个相同的钩码,就可使杠杆重新在水平位置平衡。
(3)保持B点钩码数量和力臂不变,杠杆在水平位置平衡时测出多组动力臂$l_1$和动力$F_1$数据,绘制了$l_1-F_1$的关系图像,如图丙所示。由图像推算,杠杆中每小格的间距是cm,当$l_1$为0.5 m时,$F_1$为N。
(4)如图丁所示,用竖直向上的力匀速拉动质量分布均匀的另一杠杆,杠杆转动过程中,拉力F的大小将;若将重物的悬挂点由A点向右移至B点,拉力F的大小将。(均选填“增大”“减小”或“不变”)

6.(1)平衡 右 (2)4 (3)5 0.6 (4)不变 增大
