8. (2024·潍坊中考)如图所示,水槽内装满水,槽底有一点光源S,紧贴右侧槽壁竖直固定一平面镜.S发出的一条光线经水面折射,又经平面镜反射后过P点.
(1)画出P点在平面镜中所成的像$P'$;
(2)将S点到P点的光路图补充完整.
(1)画出P点在平面镜中所成的像$P'$;
(2)将S点到P点的光路图补充完整.
答案
如图所示
解析:(1)平面镜所成的像与物关于平面镜对称，因此$P$点在平面镜中的像和$P$点关于镜面对称，作$P$点关于平面镜的对称点$P'$.
(2)在光的反射中，光路是可逆的，若光由$P$点发出，则经过平面镜反射后，其反射光线的反向延长线经过$P'$，故将$P'$和$A$点连接并延长，与水面的交点$O$即为光由水中射出时的出射点，连接$SO$，即为光在水中的光线.
9. (2024·苏州四地期末)如图,请在虚线方框内画出能矫正该眼睛视力的透镜.
答案
如图所示
10. 在图中,完成入射光线从左边射向凹透镜折射,再由凸透镜折射后的光路.
答案
如图所示
11. (2024·扬州邗江区二模)如图,物体AB经凸透镜后在光屏上成像$A'B'$,F为透镜的焦点,请作出两条入射光线的折射光线.
答案
如图所示
解析:从$A$点发出的光线经凸透镜折射后，都过$A$的像点$A'$，据此作出两条入射光线的折射光线.
12. (2023·阜新中考)在探究凸透镜成像规律的实验中,小新透过凸透镜看到烛焰S的像点$S'$,画出光路图确定像点$S'$的位置,图中O为光心,F为焦点(保留必要的作图痕迹).
答案
如图所示
解析:从点$S$画两条光线，过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，两条折射光线的反向延长线的交点即为发光点$S$ 的像点$S'$.
13. (2025·苏州新草桥中学期中)如图所示,$S'$是光源S在平面镜中的像.光线a是光源S发出的光线经平面镜反射后,平行于凸透镜主光轴射向凸透镜的光线.请画出:
(1)光源S的位置;
(2)反射光线a对应的入射光线;
(3)光线a经凸透镜折射后的折射光线.
(1)光源S的位置;
(2)反射光线a对应的入射光线;
(3)光线a经凸透镜折射后的折射光线.
答案
如图所示
解析:(1)作$S'$关于平面镜的对称点$S$，即为光源$S$的位置;
(2)连接$S$与入射点，则为反射光线$a$对应的入射光线;
(3)由图可知，光线$a$平行于凸透镜的主光轴，该光线经凸透镜折射后将经过凸透镜的焦点.
14. 如图甲所示为某种声音输入到示波器上时显示的波形图.请在图乙的坐标图中画出一种声音的波形图,要求该声音的响度和音调都为图甲所示声音的2倍.
答案
如图所示

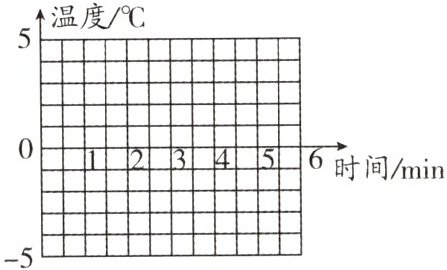

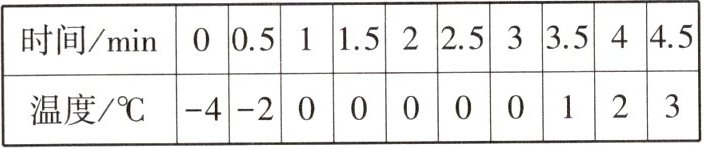

15. 下表为小明记录冰熔化过程中温度的变化,请在坐标系中画出冰熔化图像.
答案
如图所示

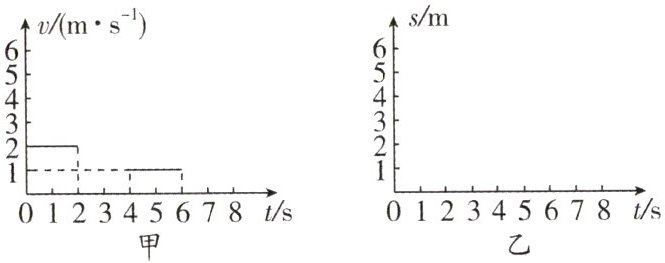

16. 如图甲是某同学沿直线骑车然后步行时速度随时间变化的图像,请在图乙中画出0~8s内的路程—时间图像.
答案
如图所示
解析:由图甲可知，该同学在$0\sim 2s$内做速度为$2m/s$的匀速直线运动，由$v=\frac{s}{t}$可得$0\sim 2s$内的路程为$s_1=v_1t_1=2m/s\times 2s = 4m$，且路程随时间均匀增加;$2\sim 4s$内该同学速度为零，所以路程不增加;$4\sim 6s$内该同学的速度为$1m/s$，路程随时间均匀增加，$4\sim 6s$内的路程为$s_2=v_2t_2=1m/s\times 2s = 2m$;$6\sim 8s$内该同学速度为零，所以路程不增加.
