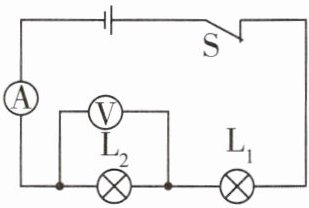

1 如图所示的电路中,闭合开关S后,小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联,已知导线、电流表和电压表无故障。
(1)若电流表指针偏转,电压表指针不动,则故障可能是
(2)若电流表指针几乎不动,电压表指针明显偏转,则故障可能是
(3)若电流表、电压表示数均为零,现将两灯泡位置互换后再次闭合开关,电流表示数仍为零,电压表指针明显偏转,则故障可能是
(4)若电路正常工作,一段时间后,一个小灯泡熄灭,但两个电表仍有示数,则出现这种故障的可能原因是
(1)若电流表指针偏转,电压表指针不动,则故障可能是
$\mathrm{L}_2$短路
。(四问均填“$\mathrm{L}_1$短路”“$\mathrm{L}_1$断路”“$\mathrm{L}_2$短路”或“$\mathrm{L}_2$断路”)(2)若电流表指针几乎不动,电压表指针明显偏转,则故障可能是
$\mathrm{L}_2$断路
。(3)若电流表、电压表示数均为零,现将两灯泡位置互换后再次闭合开关,电流表示数仍为零,电压表指针明显偏转,则故障可能是
$\mathrm{L}_1$断路
。(4)若电路正常工作,一段时间后,一个小灯泡熄灭,但两个电表仍有示数,则出现这种故障的可能原因是
$\mathrm{L}_1$短路
。答案
(1)$\mathrm{L}_2$短路 (2)$\mathrm{L}_2$断路 (3)$\mathrm{L}_1$断路 (4)$\mathrm{L}_1$短路
【解析】 (1)由题意可知,电流表有示数,则整个电路不可能出现断路。若$\mathrm{L}_1$短路,电压表有示数,不符合题意;若$\mathrm{L}_2$短路,则电流表有示数,电压表相当于与导线并联,示数为零,符合题意。
(2)电流表指针几乎不动,说明电路断路,电压表指针有明显偏转,可知是$\mathrm{L}_2$断路。
(3)电流表无示数,说明电路断路,电压表无示数,说明电压表两接线柱到电源的正、负极之间断路,即可能是$\mathrm{L}_1$断路,也可能是$\mathrm{L}_1$、$\mathrm{L}_2$同时断路;将$\mathrm{L}_1$、$\mathrm{L}_2$的位置互换,闭合开关,电流表无示数,说明电路仍然断路,电压表有示数,说明此时电压表两接线柱到电源的正、负极之间是通路,所以$\mathrm{L}_2$是完好的,则故障是$\mathrm{L}_1$断路。
(4)电流表有示数,说明电路不可能出现断路,电压表有示数说明$\mathrm{L}_2$不可能短路,则$\mathrm{L}_1$短路。
【解析】 (1)由题意可知,电流表有示数,则整个电路不可能出现断路。若$\mathrm{L}_1$短路,电压表有示数,不符合题意;若$\mathrm{L}_2$短路,则电流表有示数,电压表相当于与导线并联,示数为零,符合题意。
(2)电流表指针几乎不动,说明电路断路,电压表指针有明显偏转,可知是$\mathrm{L}_2$断路。
(3)电流表无示数,说明电路断路,电压表无示数,说明电压表两接线柱到电源的正、负极之间断路,即可能是$\mathrm{L}_1$断路,也可能是$\mathrm{L}_1$、$\mathrm{L}_2$同时断路;将$\mathrm{L}_1$、$\mathrm{L}_2$的位置互换,闭合开关,电流表无示数,说明电路仍然断路,电压表有示数,说明此时电压表两接线柱到电源的正、负极之间是通路,所以$\mathrm{L}_2$是完好的,则故障是$\mathrm{L}_1$断路。
(4)电流表有示数,说明电路不可能出现断路,电压表有示数说明$\mathrm{L}_2$不可能短路,则$\mathrm{L}_1$短路。
解析
【分析】首先明确电路结构：闭合开关S后，小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路中的总电流，电压表测$\mathrm{L}_2$两端的电压。故障分析需结合电表的示数特点：电流表有示数说明电路为通路，无示数说明电路断路；电压表有示数说明电压表两端能连通到电源两极，无示数说明电压表并联部分短路或电压表两端到电源某极断路。针对各小问逐一分析：
(1) 电流表偏转（通路），电压表不动（无示数），说明电压表并联的$\mathrm{L}_2$短路；
(2) 电流表几乎不动（断路），电压表明显偏转，说明电压表串联在电路中，即$\mathrm{L}_2$断路；
(3) 电流表无示数（断路），电压表无示数（说明电压表到电源某极断路），互换灯泡后电流表仍无示数、电压表有示数，说明互换后电压表能连通电源，故原故障为$\mathrm{L}_1$断路；
(4) 两电表均有示数、一个灯灭且电路通路，说明$\mathrm{L}_1$短路，此时$\mathrm{L}_2$仍工作，电表有示数。
【解析】(1) 电流表指针偏转，说明电路是通路，不存在断路；若$\mathrm{L}_1$短路，电压表会测电源电压，指针偏转，不符合题意；若$\mathrm{L}_2$短路，电压表相当于与导线并联，示数为零，电流表有示数，符合要求，故故障是$\mathrm{L}_2$短路。
(2) 电流表指针几乎不动，说明电路断路；电压表指针明显偏转，说明电压表两端能连通到电源两极，即$\mathrm{L}_2$断路，此时电压表串联在电路中，测电源电压，电路中电流极小，电流表几乎不动，故故障是$\mathrm{L}_2$断路。
(3) 电流表无示数，说明电路断路；电压表无示数，说明电压表两端到电源某极断路。互换两灯泡位置后，电流表仍无示数，说明电路仍断路，电压表指针明显偏转，说明此时电压表两端能连通到电源两极，即$\mathrm{L}_2$是完好的，故故障是$\mathrm{L}_1$断路。
(4) 两电表均有示数，说明电路是通路，不存在断路；一个小灯泡熄灭，说明故障是短路；电压表有示数，说明$\mathrm{L}_2$正常，故故障是$\mathrm{L}_1$短路。
【答案】(1) $\mathrm{L}_2$短路 (2) $\mathrm{L}_2$断路 (3) $\mathrm{L}_1$断路 (4) $\mathrm{L}_1$短路
【知识点】电路故障分析、串联电路特点、电流表与电压表的使用
【点评】本题为串联电路故障分析题，需结合电流表、电压表的示数变化判断故障类型，核心是掌握断路和短路时电表的表现，是电学基础题型，需理清电路结构后逐步推导。
【难度系数】0.5
(1) 电流表偏转（通路），电压表不动（无示数），说明电压表并联的$\mathrm{L}_2$短路；
(2) 电流表几乎不动（断路），电压表明显偏转，说明电压表串联在电路中，即$\mathrm{L}_2$断路；
(3) 电流表无示数（断路），电压表无示数（说明电压表到电源某极断路），互换灯泡后电流表仍无示数、电压表有示数，说明互换后电压表能连通电源，故原故障为$\mathrm{L}_1$断路；
(4) 两电表均有示数、一个灯灭且电路通路，说明$\mathrm{L}_1$短路，此时$\mathrm{L}_2$仍工作，电表有示数。
【解析】(1) 电流表指针偏转，说明电路是通路，不存在断路；若$\mathrm{L}_1$短路，电压表会测电源电压，指针偏转，不符合题意；若$\mathrm{L}_2$短路，电压表相当于与导线并联，示数为零，电流表有示数，符合要求，故故障是$\mathrm{L}_2$短路。
(2) 电流表指针几乎不动，说明电路断路；电压表指针明显偏转，说明电压表两端能连通到电源两极，即$\mathrm{L}_2$断路，此时电压表串联在电路中，测电源电压，电路中电流极小，电流表几乎不动，故故障是$\mathrm{L}_2$断路。
(3) 电流表无示数，说明电路断路；电压表无示数，说明电压表两端到电源某极断路。互换两灯泡位置后，电流表仍无示数，说明电路仍断路，电压表指针明显偏转，说明此时电压表两端能连通到电源两极，即$\mathrm{L}_2$是完好的，故故障是$\mathrm{L}_1$断路。
(4) 两电表均有示数，说明电路是通路，不存在断路；一个小灯泡熄灭，说明故障是短路；电压表有示数，说明$\mathrm{L}_2$正常，故故障是$\mathrm{L}_1$短路。
【答案】(1) $\mathrm{L}_2$短路 (2) $\mathrm{L}_2$断路 (3) $\mathrm{L}_1$断路 (4) $\mathrm{L}_1$短路
【知识点】电路故障分析、串联电路特点、电流表与电压表的使用
【点评】本题为串联电路故障分析题，需结合电流表、电压表的示数变化判断故障类型，核心是掌握断路和短路时电表的表现，是电学基础题型，需理清电路结构后逐步推导。
【难度系数】0.5

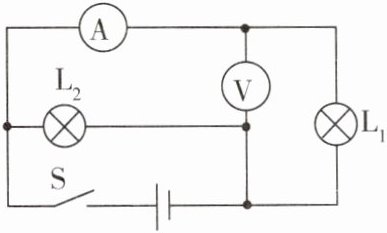

2 [2026福州期中]如图所示,闭合开关S,灯泡$L_1$、$L_2$都能正常发光,两只电表都有示数,工作一段时间后,灯泡$L_1$突然熄灭,$L_2$仍然正常发光,两只电表均无示数,则故障可能是 (
A.电压表短路
B.电流表断路
C.$L_2$断路
D.$L_1$短路
B
)A.电压表短路
B.电流表断路
C.$L_2$断路
D.$L_1$短路
答案
B 如果电压表短路,整个电路短路,灯泡都不能发光。故A不符合题意;电流表断路无示数,$\mathrm{L}_1$不发光;电压表无示数;灯泡$\mathrm{L}_2$不受影响仍然发光。故B符合题意;如果$\mathrm{L}_2$断路不发光,$\mathrm{L}_1$发光,电流表有示数,而电压表能够测量电源电压有示数。故C不符合题意;如果$\mathrm{L}_1$短路,整个电路短路,灯泡都不能发光。故D不符合题意。故选B。
解析
【分析】首先明确电路结构：灯泡$L_1$与$L_2$并联，电流表$\mathrm{A}$测量$L_1$支路的电流，电压表$\mathrm{V}$测量电源电压（并联电路各支路电压等于电源电压）。故障现象为：$L_1$熄灭、$L_2$正常发光，电流表和电压表均无示数。解题思路是：逐一分析每个选项的故障，结合并联电路特点判断是否符合题目给出的现象，排除不符合的选项，匹配正确答案。
【解析】
1. 确定电路连接：$L_1$与$L_2$并联，电流表测$L_1$支路电流，电压表测电源电压。
2. 分析选项A：若电压表短路，会造成电源短路，整个电路电流过大，两灯均不发光，与题目中“$L_2$仍然正常发光”不符，排除A。
3. 分析选项B：若电流表断路，$L_1$支路断开，因此$L_1$不发光，电流表无示数；$L_2$支路不受影响，仍正常发光；电压表所在支路因电流表断路无法形成通路，故电压表无示数，完全符合题目现象，B符合要求。
4. 分析选项C：若$L_2$断路，$L_2$会熄灭，与题目中“$L_2$仍然正常发光”不符，排除C。
5. 分析选项D：若$L_1$短路，会造成电源短路，两灯均不发光，与题目现象不符，排除D。
综上，故障为电流表断路，答案选B。
【答案】B
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需掌握并联电路各支路独立工作的特点，以及电流表、电压表在电路中的作用，通过逐一排查选项的方法可快速得出答案，属于中等难度的电路题。
【难度系数】0.5
【解析】
1. 确定电路连接：$L_1$与$L_2$并联，电流表测$L_1$支路电流，电压表测电源电压。
2. 分析选项A：若电压表短路，会造成电源短路，整个电路电流过大，两灯均不发光，与题目中“$L_2$仍然正常发光”不符，排除A。
3. 分析选项B：若电流表断路，$L_1$支路断开，因此$L_1$不发光，电流表无示数；$L_2$支路不受影响，仍正常发光；电压表所在支路因电流表断路无法形成通路，故电压表无示数，完全符合题目现象，B符合要求。
4. 分析选项C：若$L_2$断路，$L_2$会熄灭，与题目中“$L_2$仍然正常发光”不符，排除C。
5. 分析选项D：若$L_1$短路，会造成电源短路，两灯均不发光，与题目现象不符，排除D。
综上，故障为电流表断路，答案选B。
【答案】B
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需掌握并联电路各支路独立工作的特点，以及电流表、电压表在电路中的作用，通过逐一排查选项的方法可快速得出答案，属于中等难度的电路题。
【难度系数】0.5

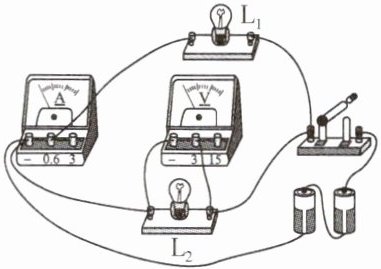

3 如图所示,电源电压U恒定,闭合开关,L₁、L₂两灯均正常发光,电流表和电压表均有示数。过一会儿,其中一只灯泡突然熄灭,两个电表示数均不变,假设故障是由其中某只灯泡引起的,则造成此现象的原因可能是
答案
【答案】 $\mathrm{L}_2$断路
【解析】 题图中两只灯泡并联,电流表测流过$\mathrm{L}_1$的电流,电压表测电源电压。一只灯泡熄灭,电流表示数不变,说明$\mathrm{L}_1$没有断路;若$\mathrm{L}_1$或$\mathrm{L}_2$短路,则电压表和电流表的示数会改变,不符合题意,所以故障是$\mathrm{L}_2$断路。
【解析】 题图中两只灯泡并联,电流表测流过$\mathrm{L}_1$的电流,电压表测电源电压。一只灯泡熄灭,电流表示数不变,说明$\mathrm{L}_1$没有断路;若$\mathrm{L}_1$或$\mathrm{L}_2$短路,则电压表和电流表的示数会改变,不符合题意,所以故障是$\mathrm{L}_2$断路。
解析
【分析】首先观察电路图，明确电路连接：L₁与L₂并联，电流表与L₁串联，测量通过L₁的电流；电压表并联在电源两端，测量电源电压。故障由某只灯泡引起，且一只灯泡熄灭、两电表示数均不变，需结合并联电路特点分析：并联电路各支路独立工作、互不影响；若灯泡短路会造成电源短路，导致两灯均熄灭且电表损坏，不符合题意；再分析断路情况：若L₁断路，电流表所在支路断开，电流表示数会变为0，不符合“电表示数均不变”；若L₂断路，L₁支路不受影响，电流表示数不变，电压表仍测电源电压，示数不变，仅L₂熄灭，符合条件。
【解析】由题图可知，L₁、L₂并联，电流表测L₁支路电流，电压表测电源电压。若某只灯泡短路，会造成电源短路，两灯均熄灭且电表损坏，不符合题意；若L₁断路，电流表所在支路断开，电流表示数变为0，不符合“电表示数均不变”；若L₂断路，L₁支路正常工作，电流表示数不变，电压表仍测电源电压，示数不变，仅L₂熄灭，符合题目条件。
【答案】$\mathrm{L}_2$断路
【知识点】并联电路故障分析；电流表、电压表的使用
【点评】本题考查并联电路的故障分析，需掌握并联电路各支路独立工作的特点，结合电表的示数变化判断故障类型，是电学故障分析的基础题型。
【难度系数】0.5
【解析】由题图可知，L₁、L₂并联，电流表测L₁支路电流，电压表测电源电压。若某只灯泡短路，会造成电源短路，两灯均熄灭且电表损坏，不符合题意；若L₁断路，电流表所在支路断开，电流表示数变为0，不符合“电表示数均不变”；若L₂断路，L₁支路正常工作，电流表示数不变，电压表仍测电源电压，示数不变，仅L₂熄灭，符合题目条件。
【答案】$\mathrm{L}_2$断路
【知识点】并联电路故障分析；电流表、电压表的使用
【点评】本题考查并联电路的故障分析，需掌握并联电路各支路独立工作的特点，结合电表的示数变化判断故障类型，是电学故障分析的基础题型。
【难度系数】0.5
4 如图所示，电源电压为6 V。闭合开关后，当$\mathrm{L}_2$发生断路时，电流表的示数
减小
（填“增大”“减小”或“不变”），电压表的示数增大
（填“增大”“减小”或“不变”）。答案
减小 增大
解析
【分析】首先明确电路结构：L₁与L₂串联，电流表测量串联电路的电流，电压表并联在L₂两端，测量L₂的电压。当L₂断路时，先分析电路的通断状态，再分别判断电流表和电压表的示数变化：电路断路后，电流无法通过，电流表的示数会变为0；而电压表的接线柱会通过其他元件连接到电源两极，此时电压表相当于测电源电压，对比断路前后的示数即可得出结论。
【解析】1. 电流表示数：闭合开关后，正常工作时L₁与L₂串联，电路为通路，电流表有示数，大小为$I=\frac{U}{R_1+R_2}$；当L₂断路时，整个电路断开，电路中电流为0，因此电流表的示数从有电流变为0，示数减小。
2. 电压表示数：正常工作时，电压表测L₂两端的电压，根据串联分压规律，$U_V=U_2＜U$（电源电压6V）；当L₂断路后，电压表左端通过L₁连接到电源正极，右端通过电流表、开关连接到电源负极，此时电压表相当于直接接在电源两端，测电源电压，即$U_V'=U=6V$，因此电压表示数从小于6V变为6V，示数增大。
【答案】减小 增大
【知识点】串联电路、电路故障分析、电压表的使用
【点评】本题考查串联电路的故障分析，核心是判断断路后电压表是否能连接到电源两端，属于基础电路题，需要掌握电路的分析方法，难度适中。
【难度系数】0.5
【解析】1. 电流表示数：闭合开关后，正常工作时L₁与L₂串联，电路为通路，电流表有示数，大小为$I=\frac{U}{R_1+R_2}$；当L₂断路时，整个电路断开，电路中电流为0，因此电流表的示数从有电流变为0，示数减小。
2. 电压表示数：正常工作时，电压表测L₂两端的电压，根据串联分压规律，$U_V=U_2＜U$（电源电压6V）；当L₂断路后，电压表左端通过L₁连接到电源正极，右端通过电流表、开关连接到电源负极，此时电压表相当于直接接在电源两端，测电源电压，即$U_V'=U=6V$，因此电压表示数从小于6V变为6V，示数增大。
【答案】减小 增大
【知识点】串联电路、电路故障分析、电压表的使用
【点评】本题考查串联电路的故障分析，核心是判断断路后电压表是否能连接到电源两端，属于基础电路题，需要掌握电路的分析方法，难度适中。
【难度系数】0.5
5 在如图所示的电路中,电源电压保持不变,灯泡$\mathrm{L}_1$、$\mathrm{L}_2$中有一个发生了短路故障,当开关S闭合时,下列现象中不可能出现的是 (
A.电压表无示数,灯泡$\mathrm{L}_1$不发光
B.电压表有示数,灯泡$\mathrm{L}_2$不发光
C.电压表和电流表都没有示数
D.电压表和电流表都有示数
C
)A.电压表无示数,灯泡$\mathrm{L}_1$不发光
B.电压表有示数,灯泡$\mathrm{L}_2$不发光
C.电压表和电流表都没有示数
D.电压表和电流表都有示数
答案
C 假设$\mathrm{L}_1$短路,闭合开关后,电压表示数为零,电流表有示数,灯泡$\mathrm{L}_2$发光、$\mathrm{L}_1$不发光;假设$\mathrm{L}_2$短路,闭合开关后,电压表示数等于电源电压,电流表有示数,灯泡$\mathrm{L}_1$发光、$\mathrm{L}_2$不发光。综合分析可知,选C。
解析
【分析】
首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压。题目中仅一个灯泡短路，需分两种故障情况讨论：①假设$\mathrm{L}_1$短路；②假设$\mathrm{L}_2$短路，再结合各电表的测量对象，分析每种故障下电表的示数和灯泡的发光情况，最后对照选项找出不可能出现的现象。
【解析】
1. 分析电路：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路电流，电压表测$\mathrm{L}_1$两端电压。
2. 分故障情况讨论：
若$\mathrm{L}_1$短路：$\mathrm{L}_1$相当于导线，电压表被短路，因此电压表无示数；电路为通路，电流表有示数，电流通过$\mathrm{L}_2$，故$\mathrm{L}_2$发光、$\mathrm{L}_1$不发光，对应选项A的现象可能出现。
若$\mathrm{L}_2$短路：电路为通路，电流表有示数；电压表并联在$\mathrm{L}_1$两端，相当于接在电源两端，因此电压表有示数（等于电源电压）；电流通过$\mathrm{L}_1$，故$\mathrm{L}_1$发光、$\mathrm{L}_2$不发光，对应选项B、D的现象可能出现。
3. 选项C：电压表和电流表都没有示数，两种故障情况均不满足，因此该现象不可能出现。
【答案】
C
【知识点】
串联电路故障分析、电流表与电压表的使用
【点评】
本题考查串联电路的故障分析，核心是分两种短路情况逐一分析电表和灯泡的状态，需明确各电表的测量对象，避免漏判故障情况，属于中等难度的电路故障题。
【难度系数】
0.5
首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压。题目中仅一个灯泡短路，需分两种故障情况讨论：①假设$\mathrm{L}_1$短路；②假设$\mathrm{L}_2$短路，再结合各电表的测量对象，分析每种故障下电表的示数和灯泡的发光情况，最后对照选项找出不可能出现的现象。
【解析】
1. 分析电路：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路电流，电压表测$\mathrm{L}_1$两端电压。
2. 分故障情况讨论：
若$\mathrm{L}_1$短路：$\mathrm{L}_1$相当于导线，电压表被短路，因此电压表无示数；电路为通路，电流表有示数，电流通过$\mathrm{L}_2$，故$\mathrm{L}_2$发光、$\mathrm{L}_1$不发光，对应选项A的现象可能出现。
若$\mathrm{L}_2$短路：电路为通路，电流表有示数；电压表并联在$\mathrm{L}_1$两端，相当于接在电源两端，因此电压表有示数（等于电源电压）；电流通过$\mathrm{L}_1$，故$\mathrm{L}_1$发光、$\mathrm{L}_2$不发光，对应选项B、D的现象可能出现。
3. 选项C：电压表和电流表都没有示数，两种故障情况均不满足，因此该现象不可能出现。
【答案】
C
【知识点】
串联电路故障分析、电流表与电压表的使用
【点评】
本题考查串联电路的故障分析，核心是分两种短路情况逐一分析电表和灯泡的状态，需明确各电表的测量对象，避免漏判故障情况，属于中等难度的电路故障题。
【难度系数】
0.5
6 如图所示电路，电源电压保持不变。闭合开关后，两灯泡均发光，若$\mathrm{L}_2$突然断路，则发生的情况是
A.灯泡$\mathrm{L}_1$熄灭
B.电压表$\mathrm{V}$示数变大
C.电流表$\mathrm{A}_1$示数变小
D.电流表$\mathrm{A}_2$示数变小
A.灯泡$\mathrm{L}_1$熄灭
B.电压表$\mathrm{V}$示数变大
C.电流表$\mathrm{A}_1$示数变小
D.电流表$\mathrm{A}_2$示数变小
答案
D 由题图可知,闭合开关后,$\mathrm{L}_1$和$\mathrm{L}_2$并联,电压表测量电源电压,电流表$\mathrm{A}_2$测量干路中的电流,$\mathrm{A}_1$测量灯泡$\mathrm{L}_1$支路的电流。若$\mathrm{L}_2$突然断路,则$\mathrm{L}_2$所在支路的电流变为零;并联电路中各支路互不影响,则$\mathrm{L}_1$发光,通过灯泡$\mathrm{L}_1$的电流不变,电流表$\mathrm{A}_1$示数不变;由于电源电压不变,则电压表$\mathrm{V}$示数不变;根据并联电路的电流关系可知,干路中的电流变小,即电流表$\mathrm{A}_2$示数变小。综上可知,D正确。
解析
【分析】
先明确电路连接形式为并联，再确定各电表的测量对象：电流表$\mathrm{A}_1$测量$\mathrm{L}_1$支路的电流，电流表$\mathrm{A}_2$测量干路电流，电压表$\mathrm{V}$测量电源电压。当$\mathrm{L}_2$断路时，依据并联电路“各支路互不影响”的特点，分析各支路电流、干路电流及电压的变化，进而判断选项正误。
【解析】
由题图可知，闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$并联；电流表$\mathrm{A}_1$测$\mathrm{L}_1$支路的电流，电流表$\mathrm{A}_2$测干路电流，电压表$\mathrm{V}$测电源电压。
当$\mathrm{L}_2$突然断路时，$\mathrm{L}_2$所在支路电流变为0，由于并联电路中各支路独立工作、互不影响，所以$\mathrm{L}_1$支路的电流不变，即电流表$\mathrm{A}_1$的示数不变，灯泡$\mathrm{L}_1$仍发光，故A、C错误；
电源电压保持不变，因此电压表$\mathrm{V}$的示数不变，故B错误；
并联电路中干路电流等于各支路电流之和，$\mathrm{L}_2$断路后，干路电流仅等于$\mathrm{L}_1$支路的电流，比原来干路电流（$\mathrm{L}_1$和$\mathrm{L}_2$支路电流之和）小，所以电流表$\mathrm{A}_2$的示数变小，故D正确。
【答案】
D
【知识点】
并联电路特点；电流表使用；电压表使用
【点评】
本题考查并联电路的规律及电表的测量对象，需先明确各电表的测量范围，再结合并联电路“支路独立、干路电流等于支路电流之和”的特点分析电表示数变化，属于基础题型。
【难度系数】
0.6
先明确电路连接形式为并联，再确定各电表的测量对象：电流表$\mathrm{A}_1$测量$\mathrm{L}_1$支路的电流，电流表$\mathrm{A}_2$测量干路电流，电压表$\mathrm{V}$测量电源电压。当$\mathrm{L}_2$断路时，依据并联电路“各支路互不影响”的特点，分析各支路电流、干路电流及电压的变化，进而判断选项正误。
【解析】
由题图可知，闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$并联；电流表$\mathrm{A}_1$测$\mathrm{L}_1$支路的电流，电流表$\mathrm{A}_2$测干路电流，电压表$\mathrm{V}$测电源电压。
当$\mathrm{L}_2$突然断路时，$\mathrm{L}_2$所在支路电流变为0，由于并联电路中各支路独立工作、互不影响，所以$\mathrm{L}_1$支路的电流不变，即电流表$\mathrm{A}_1$的示数不变，灯泡$\mathrm{L}_1$仍发光，故A、C错误；
电源电压保持不变，因此电压表$\mathrm{V}$的示数不变，故B错误；
并联电路中干路电流等于各支路电流之和，$\mathrm{L}_2$断路后，干路电流仅等于$\mathrm{L}_1$支路的电流，比原来干路电流（$\mathrm{L}_1$和$\mathrm{L}_2$支路电流之和）小，所以电流表$\mathrm{A}_2$的示数变小，故D正确。
【答案】
D
【知识点】
并联电路特点；电流表使用；电压表使用
【点评】
本题考查并联电路的规律及电表的测量对象，需先明确各电表的测量范围，再结合并联电路“支路独立、干路电流等于支路电流之和”的特点分析电表示数变化，属于基础题型。
【难度系数】
0.6
