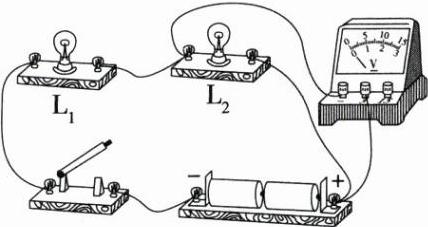

5. 核心素养 物理观念「2026广东阳江阳东期中，★☆」请根据图甲中的电路图连接图乙中的实物电路。（导线不能交叉）
答案
由图甲可知,两灯串联接入电路,电压表测L₂两端的电压,由图乙可知电源电压不高于3 V,则电压表应选用0~3 V的量程与灯L₂并联,开关控制整个电路,如图所示。
解析
【分析】
要连接实物电路，先分析图甲的电路结构：L₁与L₂串联，电压表测量L₂两端的电压；电源为两节干电池，总电压约3V，因此电压表需选用0~3V量程。连接时，先按串联路径连接电源、开关、L₁、L₂，再将电压表并联在L₂两端，保证电流从电压表正接线柱流入、负接线柱流出，且导线不交叉。
【解析】
连接步骤：
1. 串联电路连接：从电源正极出发，依次连接L₂的一个接线柱，L₂的另一接线柱连接L₁的一个接线柱，L₁的另一接线柱连接开关的一个接线柱，开关的另一接线柱连接电源负极，完成串联电路的连接。
2. 电压表连接：电压表选用0~3V量程，将电压表的正接线柱接L₂靠近电源正极的接线柱，负接线柱接L₂靠近L₁的接线柱，使电压表并联在L₂两端，符合电压表的使用规则。
【答案】
【知识点】
串联电路连接；电压表的使用
【点评】
本题考查实物电路的连接，核心是明确电路的连接方式和电压表的使用要求，属于基础电路操作题，难度适中。
【难度系数】
0.6
要连接实物电路，先分析图甲的电路结构：L₁与L₂串联，电压表测量L₂两端的电压；电源为两节干电池，总电压约3V，因此电压表需选用0~3V量程。连接时，先按串联路径连接电源、开关、L₁、L₂，再将电压表并联在L₂两端，保证电流从电压表正接线柱流入、负接线柱流出，且导线不交叉。
【解析】
连接步骤：
1. 串联电路连接：从电源正极出发，依次连接L₂的一个接线柱，L₂的另一接线柱连接L₁的一个接线柱，L₁的另一接线柱连接开关的一个接线柱，开关的另一接线柱连接电源负极，完成串联电路的连接。
2. 电压表连接：电压表选用0~3V量程，将电压表的正接线柱接L₂靠近电源正极的接线柱，负接线柱接L₂靠近L₁的接线柱，使电压表并联在L₂两端，符合电压表的使用规则。
【答案】
【知识点】
串联电路连接；电压表的使用
【点评】
本题考查实物电路的连接，核心是明确电路的连接方式和电压表的使用要求，属于基础电路操作题，难度适中。
【难度系数】
0.6
6.「2026辽宁锦州期中，★☆」如图1所示，闭合开关后，电流表$\mathrm{A}_1$的示数为0.4 A，电流表$\mathrm{A}_2$的示数为1.5 A，根据电路图，用笔画线代替导线将图2的实物连接起来。（导线不能交叉）
答案
由图1可知,灯泡L₁与灯泡L₂并联接入电路,电流表A₁测量通过灯泡L₂的电流,电流表A₂测量干路中的电流;电流表A₁的示数为0.4 A,应选择0~0.6 A量程与灯泡L₂串联;电流表A₂的示数为1.5 A,应选择0~3 A量程接在干路中,开关位于干路,如图所示。
解析
【分析】
首先明确电路图的连接结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量$\mathrm{L}_2$支路的电流，电流表$\mathrm{A}_2$测量干路电流，开关在干路。连接实物时需遵循“先串后并”的原则，同时根据电流大小选择电流表量程，保证电流从电流表正接线柱流入、负接线柱流出，且导线不交叉。
【解析】
1. 选择电流表量程：$\mathrm{A}_1$示数为0.4A，选0~0.6A量程；$\mathrm{A}_2$示数为1.5A，选0~3A量程。
2. 连接干路：电源正极→开关$\mathrm{S}$→电流表$\mathrm{A}_2$（接0~3A量程，正进负出）。
3. 连接支路：从$\mathrm{A}_2$的输出端分为两条支路，一条支路接$\mathrm{L}_1$的一个接线柱；另一条支路接电流表$\mathrm{A}_1$（接0~0.6A量程，正进负出）后接$\mathrm{L}_2$的一个接线柱。
4. 汇合支路：$\mathrm{L}_1$和$\mathrm{L}_2$的另一个接线柱连接后，接电源负极，确保导线无交叉。
【答案】
【知识点】
并联电路连接，电流表使用
【点评】
本题考查并联电路的实物连接及电流表的正确使用，需明确电路结构和量程选择，属于基础操作题。
【难度系数】
0.6
首先明确电路图的连接结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量$\mathrm{L}_2$支路的电流，电流表$\mathrm{A}_2$测量干路电流，开关在干路。连接实物时需遵循“先串后并”的原则，同时根据电流大小选择电流表量程，保证电流从电流表正接线柱流入、负接线柱流出，且导线不交叉。
【解析】
1. 选择电流表量程：$\mathrm{A}_1$示数为0.4A，选0~0.6A量程；$\mathrm{A}_2$示数为1.5A，选0~3A量程。
2. 连接干路：电源正极→开关$\mathrm{S}$→电流表$\mathrm{A}_2$（接0~3A量程，正进负出）。
3. 连接支路：从$\mathrm{A}_2$的输出端分为两条支路，一条支路接$\mathrm{L}_1$的一个接线柱；另一条支路接电流表$\mathrm{A}_1$（接0~0.6A量程，正进负出）后接$\mathrm{L}_2$的一个接线柱。
4. 汇合支路：$\mathrm{L}_1$和$\mathrm{L}_2$的另一个接线柱连接后，接电源负极，确保导线无交叉。
【答案】
【知识点】
并联电路连接，电流表使用
【点评】
本题考查并联电路的实物连接及电流表的正确使用，需明确电路结构和量程选择，属于基础操作题。
【难度系数】
0.6
7.「2026广东惠州期中，★★☆」根据图甲所示的电路图，将图乙所示的实物元件连接起来。（导线不能交叉）
S
L₁
A
S₁
V
L₂
甲
S
A
S₁
L₂
V
乙
S
L₁
A
S₁
V
L₂
甲
S
A
S₁
L₂
V
乙
答案
由电路图可知,两灯泡并联,电流表串联在灯泡L₁所在的支路上,测量通过灯泡L₁的电流,电压表测量灯泡L₂两端的电压;由实物图可知,电源为两节干电池串联,电压表应选择小量程接入电路中,开关S位于干路,控制整个电路,开关S₁在灯泡L₂所在的支路上,如图所示。
解析
【分析】
首先明确图甲的电路结构：两灯泡L₁、L₂并联，开关S在干路控制整个电路；电流表与L₁串联，测量L₁支路的电流；开关S₁与L₂串联，控制L₂支路；电压表并联在L₂两端，测量L₂两端的电压。连接实物时，遵循“先串后并”原则，先连干路和一条支路，再连另一条支路，最后补接电压表，同时注意电表量程选择（两节干电池总电压3V，电压表选0~3V量程；电流表选0~0.6A小量程），导线不能交叉。
【解析】
连接步骤：
1. 连接干路：电源正极接开关S，开关S的一端连电源正极，另一端作为分支点。
2. 连接L₁支路：从开关S的分支点接电流表正接线柱，电流表负接线柱接L₁的一个接线柱，L₁的另一个接线柱接电源负极。
3. 连接L₂支路：从开关S的分支点接开关S₁的一个接线柱，S₁的另一个接线柱接L₂的一个接线柱，L₂的另一个接线柱接电源负极。
4. 连接电压表：将电压表并联在L₂两端，电压表正接线柱接L₂靠近S₁的一端，负接线柱接L₂靠近电源负极的一端，电压表选0~3V量程。
最终连接结果符合要求。
【答案】
![]()
【知识点】
实物电路连接、电流表使用、电压表使用
【点评】
本题考查根据电路图连接实物电路，需明确并联电路的结构和各元件的作用，掌握电表的接线规则与量程选择，是电学基础操作题，难度适中。
【难度系数】
0.6
首先明确图甲的电路结构：两灯泡L₁、L₂并联，开关S在干路控制整个电路；电流表与L₁串联，测量L₁支路的电流；开关S₁与L₂串联，控制L₂支路；电压表并联在L₂两端，测量L₂两端的电压。连接实物时，遵循“先串后并”原则，先连干路和一条支路，再连另一条支路，最后补接电压表，同时注意电表量程选择（两节干电池总电压3V，电压表选0~3V量程；电流表选0~0.6A小量程），导线不能交叉。
【解析】
连接步骤：
1. 连接干路：电源正极接开关S，开关S的一端连电源正极，另一端作为分支点。
2. 连接L₁支路：从开关S的分支点接电流表正接线柱，电流表负接线柱接L₁的一个接线柱，L₁的另一个接线柱接电源负极。
3. 连接L₂支路：从开关S的分支点接开关S₁的一个接线柱，S₁的另一个接线柱接L₂的一个接线柱，L₂的另一个接线柱接电源负极。
4. 连接电压表：将电压表并联在L₂两端，电压表正接线柱接L₂靠近S₁的一端，负接线柱接L₂靠近电源负极的一端，电压表选0~3V量程。
最终连接结果符合要求。
【答案】
【知识点】
实物电路连接、电流表使用、电压表使用
【点评】
本题考查根据电路图连接实物电路，需明确并联电路的结构和各元件的作用，掌握电表的接线规则与量程选择，是电学基础操作题，难度适中。
【难度系数】
0.6

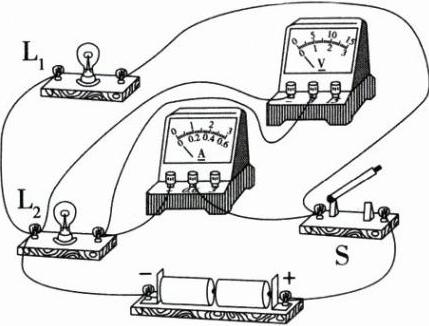

8. 核心素养 科学思维「2026 广东深圳模拟，★★☆」已知电源电压为3 V，闭合开关，通过灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为1 A和0.5 A，请根据电路图用笔画线代替导线连接实物。（导线不能交叉）
答案
由电路图可知,两灯泡并联,电压表测L₂两端的电压,电流表测通过L₂的电流,开关位于干路,电源是由两节干电池串联组成的,其电压为3 V,则电压表选用的量程为0~3 V,由通过L₂的电流为0.5 A可知,电流表选用的量程为0~0.6 A,如图所示。
解析
【分析】首先分析电路图，明确两灯泡为并联关系，开关在干路控制整个电路；电流表与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$的电流；电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。结合电源电压为3V，确定电压表选0~3V量程，$\mathrm{L}_2$的电流为0.5A，电流表选0~0.6A量程。连接实物时需遵循电流“正进负出”，导线不交叉，先连接干路再连接支路，最后接入电表。
【解析】1. 确定电路结构：两灯并联，开关控制干路，电流表测$\mathrm{L}_2$电流，电压表测$\mathrm{L}_2$电压；2. 选择量程：电源电压3V，电压表选0~3V量程；$\mathrm{L}_2$电流0.5A，电流表选0~0.6A量程；3. 连接步骤：从电源正极出发，连接开关，开关另一端接电流表正接线柱，电流表负接线柱接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$另一接线柱接电源负极；将$\mathrm{L}_1$并联在电源两端（两端分别接电源正、负极侧）；电压表并联在$\mathrm{L}_2$两端，正接线柱接$\mathrm{L}_2$靠近电流表的一端，负接线柱接$\mathrm{L}_2$靠近电源负极的一端，保证导线不交叉，电表正负接线柱正确。
【答案】
【知识点】并联电路连接，电流表使用，电压表使用
【点评】本题考查实物电路的连接，需准确分析电路结构，掌握电表的使用规则，难度适中，能考查学生的科学思维能力。
【难度系数】0.6
【解析】1. 确定电路结构：两灯并联，开关控制干路，电流表测$\mathrm{L}_2$电流，电压表测$\mathrm{L}_2$电压；2. 选择量程：电源电压3V，电压表选0~3V量程；$\mathrm{L}_2$电流0.5A，电流表选0~0.6A量程；3. 连接步骤：从电源正极出发，连接开关，开关另一端接电流表正接线柱，电流表负接线柱接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$另一接线柱接电源负极；将$\mathrm{L}_1$并联在电源两端（两端分别接电源正、负极侧）；电压表并联在$\mathrm{L}_2$两端，正接线柱接$\mathrm{L}_2$靠近电流表的一端，负接线柱接$\mathrm{L}_2$靠近电源负极的一端，保证导线不交叉，电表正负接线柱正确。
【答案】
【知识点】并联电路连接，电流表使用，电压表使用
【点评】本题考查实物电路的连接，需准确分析电路结构，掌握电表的使用规则，难度适中，能考查学生的科学思维能力。
【难度系数】0.6
