1 [2025江西中考] 某同学刚把电热蚊香加热器的插头插入插座，家里的空气开关立即“跳闸”。原因可能是插头内部发生了故障，从而使干路中的过大，导致空气开关自动切断电路。

1 【答案】 短路 电流
【解析】 把电热蚊香加热器(小功率用电器)的插头插入插座,家里的空气开关立即“跳闸”,原因可能是电热蚊香加热器出现故障。排除用电器总功率过大,则可推断是插头内部发生了短路。

【分析】
要解决该问题，需先明确家庭电路中空气开关“跳闸”的核心原因：空气开关自动切断电路是因为干路电流过大，而家庭电路电流过大的常见原因有两个——用电器短路、用电器总功率过大。题目中是刚插入电热蚊香加热器的插头就跳闸，且电热蚊香属于小功率用电器，总功率不会过大，因此可判断故障类型为短路，短路会导致干路电流急剧增大，触发空气开关跳闸。
【解析】
家庭电路中，空气开关“跳闸”的本质是干路电流超过额定值，电流过大的原因包括短路和用电器总功率过大。本题中，电热蚊香加热器是小功率用电器，插入插头后立即跳闸，说明并非总功率过大导致，因此故障是插头内部发生了短路；短路时电路电阻极小，根据欧姆定律，电源电压不变的情况下，干路电流会急剧增大，进而引发空气开关自动切断电路。
【答案】
短路；电流
【知识点】
家庭电路电流过大的原因，短路
【点评】
本题考查家庭电路故障的判断，属于基础知识点的应用，需牢记家庭电路电流过大的两个原因，结合题目中用电器的功率特点即可快速推导，难度较低。
【难度系数】
0.8

2 在家庭电路中，若发生以下三种情况：①灯座里的两线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰。会引起电路中保险丝熔断的是（）

A.①②
B.①③
C.②③
D.①②③

2 B 本题的考点是保险丝熔断的原因。①③中火线和零线直接接触,造成短路,电流过大引起保险丝熔断,②中开关里的两线头相碰,相当于开关闭合,电路接通,用电器正常工作,保险丝不会熔断,故B符合题意。

【分析】
要解决本题，需先明确家庭电路中保险丝熔断的核心原因是电路电流过大，而电流过大的原因包括短路或用电器总功率过大。接下来逐个分析三种情况：①灯座的两个线头分别连接火线和零线，相碰后会导致火线与零线直接连通，形成短路，电流急剧增大；②开关的作用是控制电路通断，两线头相碰仅相当于开关持续闭合，电路正常接通，用电器工作，不会造成电流过大；③两孔插座的两个线头同样连接火线和零线，相碰后也会形成短路，电流骤增。由此判断符合条件的情况，选出对应选项。
【解析】
保险丝熔断的原因是电路中电流过大，电流过大的原因是短路或用电器总功率过大，具体分析如下：
1. 情况①：灯座里的两线头分别接火线和零线，相碰后火线与零线直接接触，造成短路，电路电流急剧增大，会引起保险丝熔断；
2. 情况②：开关里的两线头相碰，仅相当于开关处于闭合状态，电路正常接通，用电器正常工作，不会导致电流过大，保险丝不会熔断；
3. 情况③：两孔插座中的两线头分别接火线和零线，相碰后同样造成短路，电流过大，会引起保险丝熔断。
综上，会引起保险丝熔断的是①③，对应选项B。
【答案】
B
【知识点】
家庭电路故障分析、保险丝熔断原因
【点评】
本题考查家庭电路安全的基础知识点，需明确短路故障与开关故障的区别，属于初中物理电学的常见基础题，难度不大，是易得分题。
【难度系数】
0.7

3 某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，当将另一只灯泡插入该灯座的瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断。其原因可能是（）

A.灯座短路
B.灯座断路
C.灯丝断了
D.灯泡的接头处短路

3 D 保险丝烧断,说明电路中电流过大,因为台灯灯泡功率并不大,则说明电路中出现的是短路现象,故B、C错误;若短路发生在灯座,则在更换台灯灯泡前就会发生短路,故A错误;若灯泡的接头处短路,则将其接入电路的瞬间,保险丝烧断且接口冒出火花,故D正确。

【分析】
首先明确保险丝烧断的原因是电路中电流过大，家庭电路电流过大的原因有短路和总功率过大，本题中台灯灯泡功率较小，因此故障为短路。接着逐一分析选项：若灯座短路，插入第一只灯泡时就会短路，与题目中“第一只灯泡正常发光”矛盾；灯座断路或灯丝断了均为断路故障，不会导致电流过大烧保险丝；只有灯泡接头处短路，插入瞬间电路短路，电流骤增，符合题目现象，由此得出答案。
【解析】
保险丝烧断说明电路中电流过大，家庭电路电流过大的原因包括短路和总功率过大，本题中台灯灯泡功率较小，故故障为短路。对各选项分析如下：
A. 若灯座短路，插入第一只灯泡时电路就会短路，保险丝会立即烧断，与题目中“插入第一只灯泡正常发光”不符，故A错误；
B. 灯座断路时，电路处于断路状态，电流为零，不会导致保险丝烧断，故B错误；
C. 灯丝断了属于断路故障，电路中无电流，不会使保险丝烧断，故C错误；
D. 若灯泡的接头处短路，将其插入灯座瞬间，电路发生短路，电流急剧增大，导致保险丝烧断，同时灯泡接口冒出火花，与题目描述一致，故D正确。
【答案】
D
【知识点】
家庭电路故障分析、短路与断路的判断
【点评】
本题考查家庭电路故障的判断，需结合保险丝熔断的原因（电流过大），区分短路和断路的不同现象，通过逐一分析选项即可得出结论，属于基础题型，需学生掌握家庭电路的基本故障知识。
【难度系数】
0.6

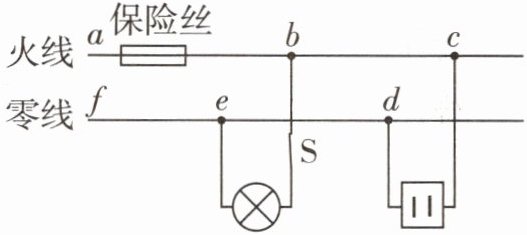

4 [2025烟台期末] 在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用测电笔检测两孔插座左、右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（）


A.插座发生短路
B.灯泡发生短路
C.de间断路
D.ef间断路

4 D 如果插座发生短路或灯泡发生短路,则保险丝将烧断,火线断开,此时用测电笔检测插座的两孔,氖管都不发光,A、B错误;若de间断路,则灯泡会发光,C错误;若ef间断路,检测两孔插座右孔时,电流从a→b→c→右孔→测电笔→人体→大地,氖管会发光,检测左孔时,电流从a→b→开关→灯泡→e→d→左孔→测电笔→人体→大地,氖管会发光,因此,用测电笔检测插座的两孔时,氖管都发光,D正确。

【分析】
要解决这道家庭电路故障题，需结合测电笔的工作原理（氖管发光说明接触点与火线连通，不发光说明与零线连通），逐一分析各选项的故障是否符合题目描述：闭合开关S后灯泡不发光，测两孔插座左、右两孔氖管都发光，且电路只有一处故障。
【解析】
1. 分析选项A：若插座发生短路，会导致电路电流过大，保险丝熔断，火线断开，此时测电笔检测插座两孔时，两孔均不与火线连通，氖管都不发光，不符合题意，排除A。
2. 分析选项B：若灯泡发生短路，同样会使电路电流过大，保险丝熔断，火线断开，测电笔检测插座两孔时氖管都不发光，不符合题意，排除B。
3. 分析选项C：若de间断路，灯泡的电路为火线→b→开关S→灯泡→e→零线，电路仍导通，灯泡应发光，与题目中“灯泡不能发光”矛盾，排除C。
4. 分析选项D：若ef间断路，零线的e到f段断开：插座右孔接火线，测电笔接触时氖管发光；插座左孔通过d→e→灯泡→开关S→b（火线），与火线连通，测电笔接触时氖管发光；同时灯泡的回路因ef断开而不通，灯泡不发光，完全符合题目条件，故D正确。
【答案】
D
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，核心是利用测电笔判断电路与火线、零线的连通情况，需结合家庭电路的连接规则逐步分析，是基础应用类题目，能有效检验学生对家庭电路知识的掌握程度。
【难度系数】
0.6

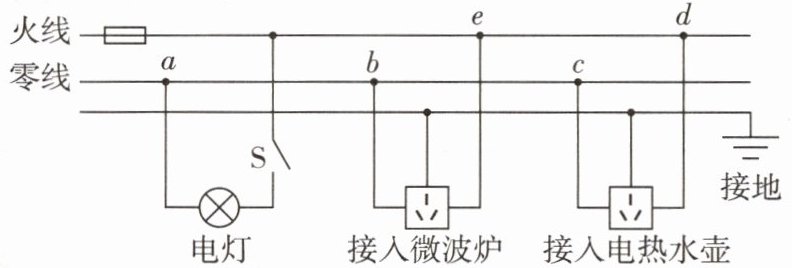

5 [2025盐城大丰区联考]小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，
电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是（）


A.零线上ab间断路
B.零线上bc间断路
C.微波炉所在支路be间短路
D.电热水壶所在支路cd间短路

5 A 启动微波炉后,微波炉和电热水壶都不工作,电灯仍能正常发光。
| 故障 | 现象 | 正误 |
| ---- | ---- | ---- |
| 零线上ab间断路 | 微波炉、电热水壶不工作,电灯发光 | A正确 |
| 零线上bc间断路 | 电热水壶不工作,微波炉和电灯工作 | B错误 |
| 微波炉所在支路be间短路 | 保险丝熔断,所有用电器都不工作 | C错误 |
| 电热水壶所在支路cd间短路 | 保险丝熔断,所有用电器都不工作 | D错误 |

【分析】首先，家庭电路中各用电器为并联连接，电灯正常发光说明其所在支路的火线和自身零线（a点前的零线）是通路，即干路火线和ab段左侧零线正常。故障现象是启动微波炉后，微波炉、电热水壶不工作，电灯仍正常，说明故障出在ab段之后的零线部分，且不是短路（短路会导致保险丝熔断，所有用电器断电）。接下来逐一分析选项对应的故障现象是否匹配。
【解析】
1. 电灯正常发光的原因：电灯正常工作，说明火线通路，且电灯连接的零线（a点处）未断开，即ab段左侧零线正常。
2. 逐一分析选项：
选项A：零线上ab间断路。此时，电灯的零线接在a点，仍与零线干路连通，故电灯正常；微波炉、电热水壶的支路零线分别接在b、c点，ab断路后，它们的支路无法形成完整回路，因此都不工作，符合题目现象，该选项正确。
选项B：零线上bc间断路。此时，电热水壶的零线接在c点，仍可通过后续零线形成回路，电热水壶应正常工作，与题目中“电热水壶停止工作”矛盾，该选项错误。
选项C：微波炉所在支路be间短路。短路会导致火线与零线直接连通，电路电流过大，保险丝熔断，所有用电器都会断电，电灯也无法正常发光，与题目现象矛盾，该选项错误。
选项D：电热水壶所在支路cd间短路。同理，短路会使保险丝熔断，所有用电器断电，电灯无法发光，与题目现象矛盾，该选项错误。
【答案】A
【知识点】家庭电路故障分析、家庭电路连接
【点评】本题考查家庭电路故障的判断，需结合并联电路特点，通过“电灯正常”这一核心现象排除短路故障，再判断零线断路的位置，是家庭电路的典型应用题型。
【难度系数】0.5

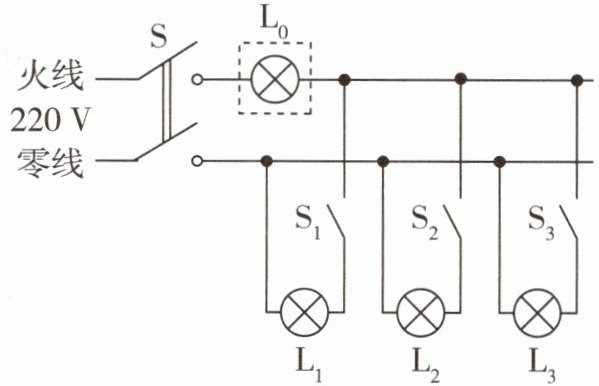

6 在楼房竣工通电前，电工通常要检查家庭电路的安装是否存在故障。常用一只标有“220 V 40 W”的灯泡$\mathrm{L}_0$（检验灯泡）取代保险丝来检查新安的照明电路中每个支路的情况，如图所示。当只闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$不亮；当只闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$和$\mathrm{L}_2$都呈暗红色；当只闭合$\mathrm{S}$、$\mathrm{S}_3$时，$\mathrm{L}_0$正常发光。由此可以判断 （）


A.$\mathrm{L}_2$所在的支路短路
B.$\mathrm{L}_3$所在的支路正常
C.$\mathrm{L}_1$所在的支路断路
D.各支路均完好

6 C 当只闭合S、S₁时,L₀不亮,说明L₁所在电路断路;当只闭合S、S₂时,L₀和L₂都呈暗红色,说明电路是通路,串联电路每个灯泡两端的电压都小于电源电压,所以两盏灯都呈暗红色,该电路是完好的;当只闭合S、S₃时,L₀正常发光,说明电路是通路,L₀正常发光,其两端电压等于电源电压,故故障是L₃短路,综上所述,C正确。
提分方法
如何用检验灯泡判断电路故障
检验灯泡与被检验电路串联。
(1)当检验灯泡不发光时,说明被检验电路断路。
(2)当检验灯泡正常发光时,说明该电路相当于导线,即被检验电路发生短路。
(3)当检验灯泡发光较暗,且被检验电路用电器也能工作时,说明被检验电路通路。

【分析】首先明确检验灯泡$\mathrm{L}_0$的工作原理：它串联在被检测的支路中，根据其发光情况可判断电路故障。当只闭合总开关$\mathrm{S}$和某一支路开关时，$\mathrm{L}_0$与该支路用电器串联，结合串联分压规律分析：若电路通路，两者分压后都发光较暗；若$\mathrm{L}_0$不亮，说明支路断路，电路无电流；若$\mathrm{L}_0$正常发光，说明支路短路，支路相当于导线，$\mathrm{L}_0$两端电压为电源电压。接下来分情况分析各开关闭合时的现象，对应故障类型。
【解析】1. 当只闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$不亮，说明电路中无电流，即$\mathrm{L}_1$所在支路断路，电路不通；2. 当只闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$和$\mathrm{L}_2$都呈暗红色，说明$\mathrm{L}_0$与$\mathrm{L}_2$串联，两者分得的电压都小于220V，电路是通路，$\mathrm{L}_2$支路正常；3. 当只闭合$\mathrm{S}$、$\mathrm{S}_3$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压等于220V，此时$\mathrm{L}_3$相当于导线，即$\mathrm{L}_3$所在支路短路。综上，$\mathrm{L}_1$所在支路断路，对应选项C正确。
【答案】C
【知识点】家庭电路故障判断、串联电路电压规律
【点评】本题考查利用检验灯泡判断家庭电路故障，需结合串联电路的电压特点，根据灯泡发光情况分析电路的通路、断路或短路状态，是家庭电路故障分析的典型题型，需掌握检验灯泡的工作原理。
【难度系数】0.5
