1[2025河南周口期中]河水在狭窄的河道中奔流，到达宽阔的河道后，水流平缓，电流是否也是这样呢？如图所示的元件a，A端粗，B端细，则电流流过它时，下列说法中正确的是（
A.从A到B，电流逐渐增大
B.从A到B，电流大小不变
C.从A到B，电流逐渐减小
D.无法比较流过A、B的电流的大小
B
）A.从A到B，电流逐渐增大
B.从A到B，电流大小不变
C.从A到B，电流逐渐减小
D.无法比较流过A、B的电流的大小
答案
B
【解析】串联电路中电流处处相等,电流从A到B大小不变。故 B 正确,ACD 错误。故选 B。
【解析】串联电路中电流处处相等,电流从A到B大小不变。故 B 正确,ACD 错误。故选 B。

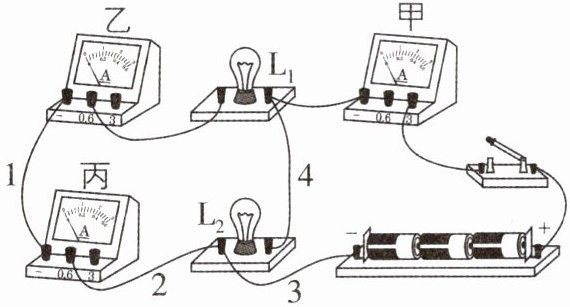

2[2025湖南湘潭期中,中]小明想验证“并联电路中的电流关系”,组装了如图所示的电路,器材完好,导线与接线柱接触良好,小芳提示电路连接有问题,关于这个电路下列说法正确的是 (
A.用开关试触时,$L_1$不发光,因为$L_1$被导线“4”短路
B.用开关试触时,$L_1$、$L_2$都能发光,甲、乙、丙三个电流表指针都能正常偏转
C.用开关试触时,乙、丙两个电流表示数相等
D.为完成实验,可将导线3接在$L_2$上的接线端改接在乙电流表的负接线柱上
D
)A.用开关试触时,$L_1$不发光,因为$L_1$被导线“4”短路
B.用开关试触时,$L_1$、$L_2$都能发光,甲、乙、丙三个电流表指针都能正常偏转
C.用开关试触时,乙、丙两个电流表示数相等
D.为完成实验,可将导线3接在$L_2$上的接线端改接在乙电流表的负接线柱上
答案
D
【解析】用开关试触时,甲电流表测干路电流,乙、丙电流表与 $L_1$ 串联,但丙电流表正负接线柱接反,甲、乙两个电流表指针都能正常偏转,丙电流表指针反偏, $L_1$、$L_2$ 都能发光,故 ABC 错误;为完成实验,可将导线 3 接在 $L_2$ 上的接线端改接在乙电流表的负接线柱上,此时 $L_1$ 与 $L_2$ 并联,电流表甲测干路电流,乙测通过 $L_1$ 的电流,丙测通过 $L_2$ 的电流,故 D 正确。故选 D。
【解析】用开关试触时,甲电流表测干路电流,乙、丙电流表与 $L_1$ 串联,但丙电流表正负接线柱接反,甲、乙两个电流表指针都能正常偏转,丙电流表指针反偏, $L_1$、$L_2$ 都能发光,故 ABC 错误;为完成实验,可将导线 3 接在 $L_2$ 上的接线端改接在乙电流表的负接线柱上,此时 $L_1$ 与 $L_2$ 并联,电流表甲测干路电流,乙测通过 $L_1$ 的电流,丙测通过 $L_2$ 的电流,故 D 正确。故选 D。
3[中]如图所示,通过$L_1$的电流和通过$L_2$的电流之比是$1:2$,则$A_1$和$A_2$的示数之比为 (
A.$2:3$
B.$3:1$
C.$3:2$
D.$2:1$
C
)A.$2:3$
B.$3:1$
C.$3:2$
D.$2:1$
答案
C
【解析】分析电路图可知,两灯并联,$A_2$ 测量的是通过 $L_2$ 的电流,$A_1$ 测量干路电流,设通过 $L_2$ 的电流为 $2I$,则通过 $L_1$ 的电流为 $I$,由并联电路的电流特点可知干路电流为 $3I$,故 $A_1$ 和 $A_2$ 的示数之比为 $3:2$。故选 C。
【解析】分析电路图可知,两灯并联,$A_2$ 测量的是通过 $L_2$ 的电流,$A_1$ 测量干路电流,设通过 $L_2$ 的电流为 $2I$,则通过 $L_1$ 的电流为 $I$,由并联电路的电流特点可知干路电流为 $3I$,故 $A_1$ 和 $A_2$ 的示数之比为 $3:2$。故选 C。

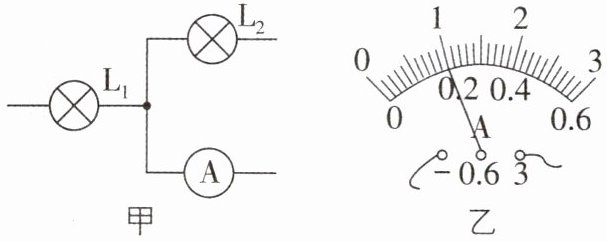

4[2025 四川德阳调研,中]贾明同学在实验时设计了如图甲所示的一部分电路,已知流经灯泡$L_1$的电流为0.7 A,流经$L_2$的电流为0.3 A,电流表的示数如图乙所示,则下列判断正确的是 (
A.电流表的示数为0.2 A
B.小灯泡$L_1$在干路上
C.小灯泡$L_1$和小灯泡$L_2$是并联的
D.如果将小灯泡$L_1$拧下来,$L_2$将熄灭
C
)A.电流表的示数为0.2 A
B.小灯泡$L_1$在干路上
C.小灯泡$L_1$和小灯泡$L_2$是并联的
D.如果将小灯泡$L_1$拧下来,$L_2$将熄灭
答案
C
【解析】由图乙可知,电流表所选测量范围为 0~3 A,所以电流表的读数是 1 A,故 A 错误;通过灯泡 $L_1$ 的电流为 0.7 A,通过灯泡 $L_2$ 的电流为 0.3 A,电流表的示数是 1 A,根据并联电路中干路的电流等于各支路电流之和可知,电流表在干路上,灯泡 $L_1$ 和 $L_2$ 分别在两条支路上,又因为并联电路各支路互不影响,所以将灯泡 $L_1$ 拧下后,$L_2$ 不会熄灭,故 C 正确,B、D 错误。故选 C。
【解析】由图乙可知,电流表所选测量范围为 0~3 A,所以电流表的读数是 1 A,故 A 错误;通过灯泡 $L_1$ 的电流为 0.7 A,通过灯泡 $L_2$ 的电流为 0.3 A,电流表的示数是 1 A,根据并联电路中干路的电流等于各支路电流之和可知,电流表在干路上,灯泡 $L_1$ 和 $L_2$ 分别在两条支路上,又因为并联电路各支路互不影响,所以将灯泡 $L_1$ 拧下后,$L_2$ 不会熄灭,故 C 正确,B、D 错误。故选 C。

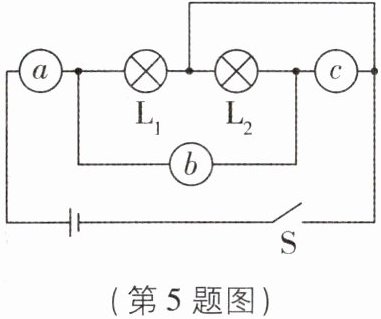

5[2026安徽合肥期末,中]如图所示,使$\mathrm{L}_1$和$\mathrm{L}_2$两个灯泡并联,$a、b、c$三个电表(电流表或电压表)的示数依次为$1.5、1.2、2.5$(单位为$\mathrm{A}$或$\mathrm{V}$),则通过灯泡$\mathrm{L}_1$的电流为
0.3
$\mathrm{A}$。答案
0.3
【解析】$L_1$ 和 $L_2$ 两个灯泡并联,根据电表的连接方式可知,$a、b$ 为电流表,$c$ 为电压表;电流表 $a$ 测量干路电流,电流表 $b$ 测量通过灯泡 $L_2$ 的电流。已知 $a、b、c$ 三个电表的示数依次为 1.5、1.2、2.5(单位为 A 或 V),则电流表 $a$ 的示数 $I=1.5\ \mathrm{A}$,电流表 $b$ 的示数 $I_2=1.2\ \mathrm{A}$,电压表 $c$ 的示数 $U=2.5\ \mathrm{V}$;由并联电路中干路电流等于各支路电流之和可得,通过 $L_1$ 的电流 $I_1=I-I_2=1.5\ \mathrm{A}-1.2\ \mathrm{A}=0.3\ \mathrm{A}$。
【解析】$L_1$ 和 $L_2$ 两个灯泡并联,根据电表的连接方式可知,$a、b$ 为电流表,$c$ 为电压表;电流表 $a$ 测量干路电流,电流表 $b$ 测量通过灯泡 $L_2$ 的电流。已知 $a、b、c$ 三个电表的示数依次为 1.5、1.2、2.5(单位为 A 或 V),则电流表 $a$ 的示数 $I=1.5\ \mathrm{A}$,电流表 $b$ 的示数 $I_2=1.2\ \mathrm{A}$,电压表 $c$ 的示数 $U=2.5\ \mathrm{V}$;由并联电路中干路电流等于各支路电流之和可得,通过 $L_1$ 的电流 $I_1=I-I_2=1.5\ \mathrm{A}-1.2\ \mathrm{A}=0.3\ \mathrm{A}$。

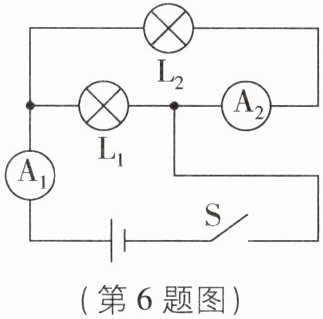

6[2025陕西宝鸡期中,偏难]如图所示,开关S闭合后,两个灯泡是
刷素养 走向重高
并
联的,发现两个相同的电流表的指针偏转角度相同,若通过$\mathrm{L}_1$的电流为0.8 A,则电流表$\mathrm{A}_1$的示数是1
A,电流表$\mathrm{A}_2$示数是0.2
A。刷素养 走向重高
答案
并 1 0.2
【解析】由电路图知,开关闭合后,电流分别经过两个灯泡,所以两灯泡是并联的,电流表 $\mathrm{A}_1$ 测干路电流,$\mathrm{A}_2$ 测通过 $L_2$ 的电流。两个电流表指针偏转角度相同,根据并联电路的电流特点知,$\mathrm{A}_1$ 选择的是大的测量范围,$\mathrm{A}_2$ 选择的是小的测量范围,$\mathrm{A}_1$ 的示数是 $\mathrm{A}_2$ 示数的 5 倍,所以有 $I=0.8\ \mathrm{A}+I_2$,$I=5I_2$,联立两式,解得干路电流 $I=1\ \mathrm{A}$,通过灯 $L_2$ 的电流 $I_2=0.2\ \mathrm{A}$,即电流表 $\mathrm{A}_1$ 的示数为 1 A,$\mathrm{A}_2$ 的示数为0.2 A。
【解析】由电路图知,开关闭合后,电流分别经过两个灯泡,所以两灯泡是并联的,电流表 $\mathrm{A}_1$ 测干路电流,$\mathrm{A}_2$ 测通过 $L_2$ 的电流。两个电流表指针偏转角度相同,根据并联电路的电流特点知,$\mathrm{A}_1$ 选择的是大的测量范围,$\mathrm{A}_2$ 选择的是小的测量范围,$\mathrm{A}_1$ 的示数是 $\mathrm{A}_2$ 示数的 5 倍,所以有 $I=0.8\ \mathrm{A}+I_2$,$I=5I_2$,联立两式,解得干路电流 $I=1\ \mathrm{A}$,通过灯 $L_2$ 的电流 $I_2=0.2\ \mathrm{A}$,即电流表 $\mathrm{A}_1$ 的示数为 1 A,$\mathrm{A}_2$ 的示数为0.2 A。
7 核心素养科学探究[2025江西宜春模拟,偏难]如图所示是小江同学用电流表测电流实验电路的一部分,若通过导线ab的电流大小为0.6 A,则通过导线cd的电流大小是
0.92
A或0.28
A。答案
0.92 0.28
【解析】由图知,电流表使用的是 0~0.6 A 测量范围,分度值为 0.02 A,示数为 0.32 A。根据电流流向和通过 $ab$、电流表的电流可知,电流表不可能在干路。若导线 $ab$ 中的电流方向为 $a\to b$,根据电流的流向,则$ab$ 中的电流及通过电流表的电流均通过 $cd$ 导线,因此 $cd$ 在干路,此时 $I_{cd}=0.6\ \mathrm{A}+0.32\ \mathrm{A}=0.92\ \mathrm{A}$,电流方向为 $d\to c$。若导线$ab$ 中的电流方向为 $b\to a$,根据电流的流向,则$cd$ 中的电流和通过电流表的电流都流向 $ab$,因此 $ab$ 在干路,则 $I_{cd}=0.6\ \mathrm{A}-0.32\ \mathrm{A}=0.28\ \mathrm{A}$,电流方向为 $c\to d$。
【解析】由图知,电流表使用的是 0~0.6 A 测量范围,分度值为 0.02 A,示数为 0.32 A。根据电流流向和通过 $ab$、电流表的电流可知,电流表不可能在干路。若导线 $ab$ 中的电流方向为 $a\to b$,根据电流的流向,则$ab$ 中的电流及通过电流表的电流均通过 $cd$ 导线,因此 $cd$ 在干路,此时 $I_{cd}=0.6\ \mathrm{A}+0.32\ \mathrm{A}=0.92\ \mathrm{A}$,电流方向为 $d\to c$。若导线$ab$ 中的电流方向为 $b\to a$,根据电流的流向,则$cd$ 中的电流和通过电流表的电流都流向 $ab$,因此 $ab$ 在干路,则 $I_{cd}=0.6\ \mathrm{A}-0.32\ \mathrm{A}=0.28\ \mathrm{A}$,电流方向为 $c\to d$。
