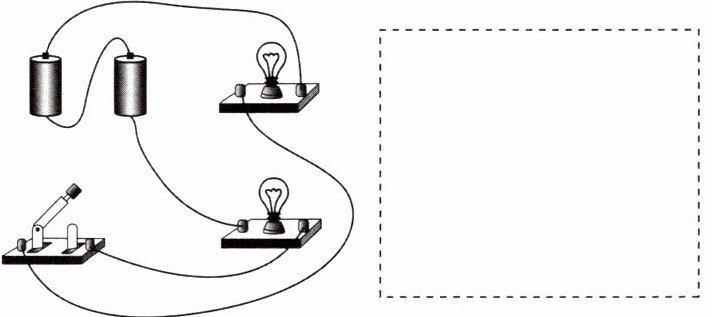

1[中]根据如图所示的实物连接图，在虚线框内画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）

C子题练变式改变连接方式画电路图

答案

1. 将两灯首首相连、尾尾相接，即为并联电路。

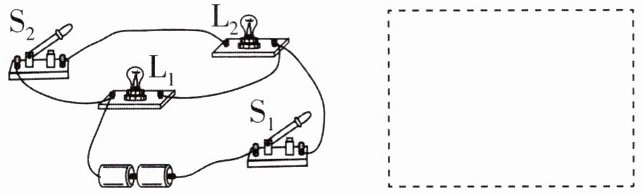

2[2025广西玉林调研]根据实物图在虚线框内画出对应的电路图。

答案

2. 由实物图可知，电路为串联电路，画对应的电路图时，按电流流向法，从电源正极开始连接，经第一个灯泡、开关和第二个灯泡回到电源负极。

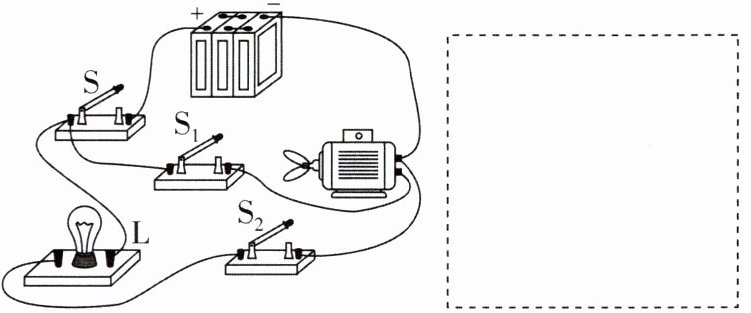

3[2026山东济南期中,中]根据实物图,在虚线框内画出电路图。

答案

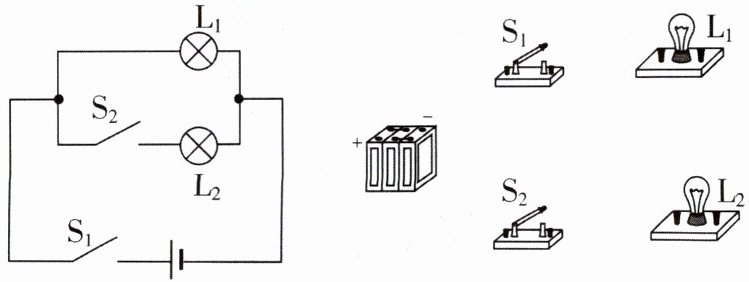

4[中]请按电路图完成实物电路的连接。

答案

4. 并联电路中由电路图连接实物图时，一般先连接一条串联电路，然后在分流点和合流点之间连接另外的没有连接的用电器。

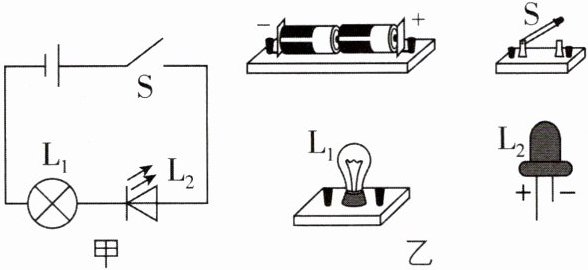

5[2026湖北宜昌质检，中]请按图甲的电路图，用笔画线代替导线连接好图乙的电路。

答案

c 子题练变式增加开关数量画实物图

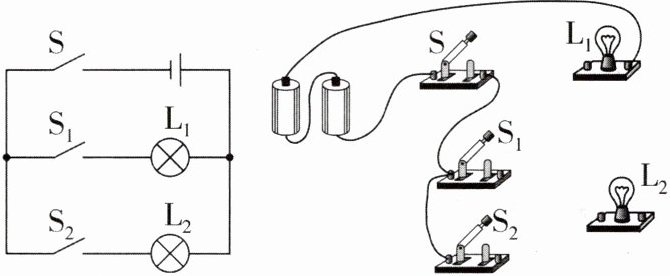

6 根据电路图将实物图补全,要求:用铅笔画线表示导线,禁止导线交叉。

答案

6. 【解析】由电路图知,开关S在干路上,开关S₁和灯泡L₁在同一条支路上,开关S₂和灯泡L₂在另一条支路上。

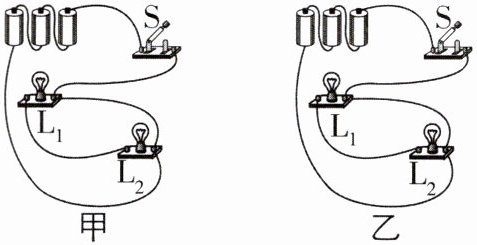

7[中]如图所示,当开关S闭合时,两电路中均出现短路现象。请在错接的那根导线上打“×”,并将图甲改为串联电路,图乙改为并联电路。(仅能改动一根导线)

答案

7. 将两灯首尾相连，即为串联电路，如图1。将两灯首首相连、尾尾相接，即为并联电路，如图2。如图1、2所示(图2改法不唯一)。

、

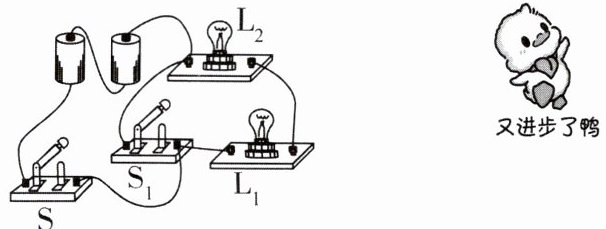

8[2025内蒙古呼和浩特期末,中]如图所示的实物电路中,当开关都闭合后,会出现短路现象。只改动一根导线,使两灯并联,开关S控制干路,S₁控制灯$L_1$。在需改动的线上打“×”,用笔画出正确接法。
