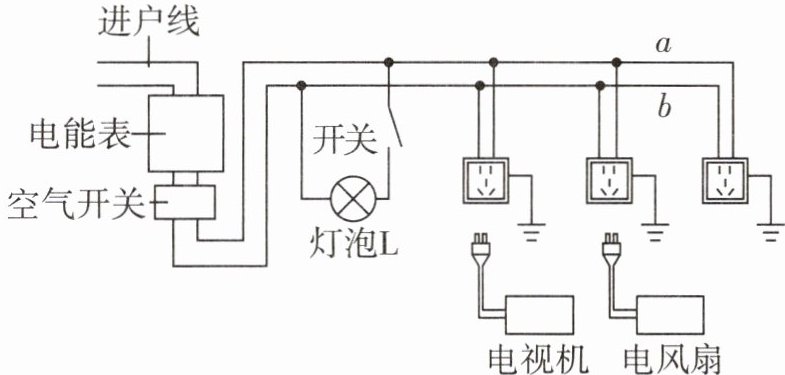

1 教材P125图13.4-2改编 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是（
A.电能表是测量家庭电路中用电器总功率的仪表
B.a线是零线，b线是火线
C.开关是串联在火线与灯泡L之间的
D.电视机与电风扇是串联在电路中的
C
）A.电能表是测量家庭电路中用电器总功率的仪表
B.a线是零线，b线是火线
C.开关是串联在火线与灯泡L之间的
D.电视机与电风扇是串联在电路中的
答案
C
本题的考点是家庭电路的连接方式、电能表的作用。电能表是测量家庭电路中用电器消耗电能多少的仪表,故A错误;灯泡的开关要控制火线,所以a为火线,b为零线,故B错误;家庭电路中控制灯泡的开关应该接在火线和灯泡之间,这样断开开关时,灯泡处才不会带电,故C正确;电视机与电风扇接入电路时,互不影响,是并联关系,故D错误。
本题的考点是家庭电路的连接方式、电能表的作用。电能表是测量家庭电路中用电器消耗电能多少的仪表,故A错误;灯泡的开关要控制火线,所以a为火线,b为零线,故B错误;家庭电路中控制灯泡的开关应该接在火线和灯泡之间,这样断开开关时,灯泡处才不会带电,故C正确;电视机与电风扇接入电路时,互不影响,是并联关系,故D错误。
解析
【分析】本题考查家庭电路的相关知识，需结合电能表的作用、火线零线的判断、开关的连接要求、用电器的连接方式逐一分析选项，明确各知识点的核心内容后即可判断对错。
【解析】A选项：电能表的作用是测量家庭电路中用电器消耗电能的多少，并非测量用电器总功率，故A错误；B选项：家庭电路中，控制灯泡的开关应接在火线上，这样断开开关时灯泡处不会带电，因此与开关相连的a线是火线，b线是零线，故B错误；C选项：控制灯泡的开关需串联在火线与灯泡之间，断开开关时能切断灯泡与火线的连接，避免触电，符合安全用电原则，故C正确；D选项：电视机和电风扇工作时需要互不影响，因此它们是并联在电路中的，并非串联，故D错误。
【答案】C
【知识点】家庭电路连接、电能表作用
【点评】本题是家庭电路基础题，考查家庭电路的核心连接规则，需牢记电能表功能、火线零线判断、开关及用电器的连接方式，难度较低，属于学生应掌握的基础考点。
【难度系数】0.7
【解析】A选项：电能表的作用是测量家庭电路中用电器消耗电能的多少，并非测量用电器总功率，故A错误；B选项：家庭电路中，控制灯泡的开关应接在火线上，这样断开开关时灯泡处不会带电，因此与开关相连的a线是火线，b线是零线，故B错误；C选项：控制灯泡的开关需串联在火线与灯泡之间，断开开关时能切断灯泡与火线的连接，避免触电，符合安全用电原则，故C正确；D选项：电视机和电风扇工作时需要互不影响，因此它们是并联在电路中的，并非串联，故D错误。
【答案】C
【知识点】家庭电路连接、电能表作用
【点评】本题是家庭电路基础题，考查家庭电路的核心连接规则，需牢记电能表功能、火线零线判断、开关及用电器的连接方式，难度较低，属于学生应掌握的基础考点。
【难度系数】0.7

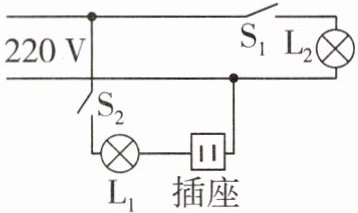

2 [2024 海南中考] 某同学想把两盏“220 V 60 W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示。若闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$，下列现象会出现的是（
A.两盏灯同时烧坏
B.两盏灯正常发光
C.只有$\mathrm{L}_2$正常发光
D.在插座上插上一盏“220 V 30 W”的台灯，台灯能正常发光
C
）A.两盏灯同时烧坏
B.两盏灯正常发光
C.只有$\mathrm{L}_2$正常发光
D.在插座上插上一盏“220 V 30 W”的台灯，台灯能正常发光
答案
C
由题图可知,灯$\mathrm{L}_1$与插座串联,再与灯$\mathrm{L}_2$并联,闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$后,解题思路如下:
$\mathrm{S}_2$控制灯$\mathrm{L}_1$所在的支路,闭合两开关 → 灯$\mathrm{L}_1$与插座串联 → 插座不插入用电器时,$\mathrm{L}_1$所在支路断路 → $\mathrm{L}_1$不能工作,故选项A、B错误;插座插入“220 V 30 W”的台灯时,$\mathrm{L}_1$与台灯串联 → 串联电路的电压特点:$U=U_1+U_{台}=220\ \mathrm{V}$ → 台灯两端的电压小于220 V,台灯不能正常发光,故选项D错误
$\mathrm{S}_1$控制灯$\mathrm{L}_2$所在的支路,闭合两开关 → 灯$\mathrm{L}_2$能正常发光,故选项C正确
由题图可知,灯$\mathrm{L}_1$与插座串联,再与灯$\mathrm{L}_2$并联,闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$后,解题思路如下:
$\mathrm{S}_2$控制灯$\mathrm{L}_1$所在的支路,闭合两开关 → 灯$\mathrm{L}_1$与插座串联 → 插座不插入用电器时,$\mathrm{L}_1$所在支路断路 → $\mathrm{L}_1$不能工作,故选项A、B错误;插座插入“220 V 30 W”的台灯时,$\mathrm{L}_1$与台灯串联 → 串联电路的电压特点:$U=U_1+U_{台}=220\ \mathrm{V}$ → 台灯两端的电压小于220 V,台灯不能正常发光,故选项D错误
$\mathrm{S}_1$控制灯$\mathrm{L}_2$所在的支路,闭合两开关 → 灯$\mathrm{L}_2$能正常发光,故选项C正确
解析
【分析】首先明确家庭电路电压为220V，闭合$\mathrm{S}_1$和$\mathrm{S}_2$后，需先理清各用电器的连接方式：$\mathrm{L}_2$支路经$\mathrm{S}_1$直接并联在220V两端，$\mathrm{L}_1$支路经$\mathrm{S}_2$后与插座串联，再并联在220V两端。再结合电路特点逐一分析选项：$\mathrm{L}_2$支路两端电压等于额定电压，$\mathrm{L}_1$支路因插座未插入用电器相当于断路，据此判断各选项正误。
【解析】闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$后：①$\mathrm{L}_2$所在支路：$\mathrm{S}_1$闭合，$\mathrm{L}_2$两端电压等于家庭电路电压220V，等于其额定电压，故$\mathrm{L}_2$正常发光；②$\mathrm{L}_1$所在支路：插座未插入用电器时，该支路为$\mathrm{L}_1$与插座串联，插座处相当于开路，支路无电流，$\mathrm{L}_1$不能工作。据此分析选项：A选项，两盏灯同时烧坏，错误，$\mathrm{L}_1$不工作，$\mathrm{L}_2$正常发光；B选项，两盏灯正常发光，错误，$\mathrm{L}_1$支路断路；C选项，只有$\mathrm{L}_2$正常发光，符合分析，正确；D选项，插座插入“220V 30W”台灯时，$\mathrm{L}_1$与台灯串联，根据串联电路分压规律，台灯两端电压小于220V，不能正常发光，错误。
【答案】C
【知识点】家庭电路连接、串联电路分压、电路分析
【点评】本题结合家庭电路考查电路分析与串联分压知识，需先理清各用电器的连接关系，再结合电路特点判断工作状态，是中考常见题型，难度中等。
【难度系数】0.5
【解析】闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$后：①$\mathrm{L}_2$所在支路：$\mathrm{S}_1$闭合，$\mathrm{L}_2$两端电压等于家庭电路电压220V，等于其额定电压，故$\mathrm{L}_2$正常发光；②$\mathrm{L}_1$所在支路：插座未插入用电器时，该支路为$\mathrm{L}_1$与插座串联，插座处相当于开路，支路无电流，$\mathrm{L}_1$不能工作。据此分析选项：A选项，两盏灯同时烧坏，错误，$\mathrm{L}_1$不工作，$\mathrm{L}_2$正常发光；B选项，两盏灯正常发光，错误，$\mathrm{L}_1$支路断路；C选项，只有$\mathrm{L}_2$正常发光，符合分析，正确；D选项，插座插入“220V 30W”台灯时，$\mathrm{L}_1$与台灯串联，根据串联电路分压规律，台灯两端电压小于220V，不能正常发光，错误。
【答案】C
【知识点】家庭电路连接、串联电路分压、电路分析
【点评】本题结合家庭电路考查电路分析与串联分压知识，需先理清各用电器的连接关系，再结合电路特点判断工作状态，是中考常见题型，难度中等。
【难度系数】0.5

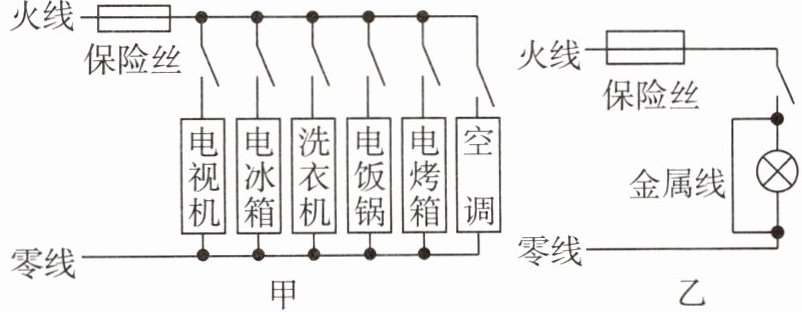

3 [2023兰州中考]如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是
用电器的总功率过大
；乙图中的原因是短路
。答案
用电器的总功率过大 短路
【解析】 题图甲中开关闭合后,所有用电器都工作,导致电路中用电器的总功率过大,根据$P=UI$可知,电压一定时,功率越大,电流越大;题图乙中开关闭合后,电流不经过用电器造成短路。
【解析】 题图甲中开关闭合后,所有用电器都工作,导致电路中用电器的总功率过大,根据$P=UI$可知,电压一定时,功率越大,电流越大;题图乙中开关闭合后,电流不经过用电器造成短路。
解析
【分析】
要解决这道题，需明确家庭电路中电流过大的两个核心原因：一是用电器总功率过大，二是短路。先观察甲图，多个用电器并联同时工作，总功率会很大；再看乙图，金属线直接连接用电器两端，电流不经过用电器，属于短路，据此分析即可。
【解析】
甲图中，家庭电路里各用电器为并联关系，开关闭合后所有用电器同时工作，导致电路中用电器的总功率过大。根据公式$P=UI$，家庭电路电压$U=220V$恒定，总功率$P$越大，电路中的电流$I$就越大，因此保险丝因电流过大熔断。
乙图中，开关闭合后，金属线直接将灯泡的两端连通，电流不经过用电器，形成电源短路。此时电路总电阻极小，根据$I=\frac{U}{R}$，电压一定时，电阻越小电流越大，导致保险丝熔断。
【答案】
用电器的总功率过大；短路
【知识点】
家庭电路电流过大的原因
【点评】
本题考查家庭电路电流过大的两种常见原因，需准确区分“总功率过大”和“短路”的不同场景，属于家庭电路基础知识点的应用，难度较低。
【难度系数】
0.3
要解决这道题，需明确家庭电路中电流过大的两个核心原因：一是用电器总功率过大，二是短路。先观察甲图，多个用电器并联同时工作，总功率会很大；再看乙图，金属线直接连接用电器两端，电流不经过用电器，属于短路，据此分析即可。
【解析】
甲图中，家庭电路里各用电器为并联关系，开关闭合后所有用电器同时工作，导致电路中用电器的总功率过大。根据公式$P=UI$，家庭电路电压$U=220V$恒定，总功率$P$越大，电路中的电流$I$就越大，因此保险丝因电流过大熔断。
乙图中，开关闭合后，金属线直接将灯泡的两端连通，电流不经过用电器，形成电源短路。此时电路总电阻极小，根据$I=\frac{U}{R}$，电压一定时，电阻越小电流越大，导致保险丝熔断。
【答案】
用电器的总功率过大；短路
【知识点】
家庭电路电流过大的原因
【点评】
本题考查家庭电路电流过大的两种常见原因，需准确区分“总功率过大”和“短路”的不同场景，属于家庭电路基础知识点的应用，难度较低。
【难度系数】
0.3
4 [2024武汉中考改编]某同学家中的电能表上标有“220 V 10(40) A”的字样，他家正在使用的所有用电器的总功率为6 kW，其中电饭煲的功率为1.5 kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1 kW的电热水壶的插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是 (
A.电热水壶的开关短路
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插头短路
C
)A.电热水壶的开关短路
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插头短路
答案
C
电热水壶的开关短路,不会引发空气开关跳闸,只会使电热水壶一直工作,故A不符合题意;由电能表上的参数可得,电路中允许的最大功率$P=UI=220\ \mathrm{V}×40\ \mathrm{A}=8800\ \mathrm{W}$;正在使用的所有用电器的总功率为6 kW,其中电饭煲的功率为1.5 kW,将电饭煲的插头从插座中拔出,再将功率为1 kW的电热水壶插头接入插座中,电路中用电器总功率变小,所以空气开关跳闸的原因不可能是用电器的总功率过大,故B不符合题意;如果接入的电热水壶的插头短路,没有闭合开关时,空气开关就应该会跳闸,闭合电热水壶上的开关,空气开关跳闸,则说明是由于电热水壶的内部电路短路,故C符合题意,D不符合题意。故选C。
电热水壶的开关短路,不会引发空气开关跳闸,只会使电热水壶一直工作,故A不符合题意;由电能表上的参数可得,电路中允许的最大功率$P=UI=220\ \mathrm{V}×40\ \mathrm{A}=8800\ \mathrm{W}$;正在使用的所有用电器的总功率为6 kW,其中电饭煲的功率为1.5 kW,将电饭煲的插头从插座中拔出,再将功率为1 kW的电热水壶插头接入插座中,电路中用电器总功率变小,所以空气开关跳闸的原因不可能是用电器的总功率过大,故B不符合题意;如果接入的电热水壶的插头短路,没有闭合开关时,空气开关就应该会跳闸,闭合电热水壶上的开关,空气开关跳闸,则说明是由于电热水壶的内部电路短路,故C符合题意,D不符合题意。故选C。
解析
【分析】首先明确空气开关跳闸的原因是家庭电路电流过大，电流过大的原因有总功率过大或短路两种。先根据电能表参数计算电路允许的最大功率，再计算更换电器后的总功率，判断是否为总功率过大导致跳闸；再结合跳闸时机（闭合电热水壶开关时跳闸），逐一分析各选项的故障情况，确定正确原因。
【解析】1. 计算电能表允许的最大功率：由电能表参数“220 V 10(40) A”，可知电路允许的最大电流为40 A，因此允许的最大功率$P_{最大}=UI=220\ \mathrm{V}×40\ \mathrm{A}=8800\ \mathrm{W}=8.8\ \mathrm{kW}$。2. 计算更换电器后的总功率：原来总功率为6 kW，拔掉1.5 kW的电饭煲，接入1 kW的电热水壶，总功率$P_{总}=6\ \mathrm{kW}-1.5\ \mathrm{kW}+1\ \mathrm{kW}=5.5\ \mathrm{kW}$，$5.5\ \mathrm{kW}＜8.8\ \mathrm{kW}$，说明总功率未过大，排除B选项。3. 分析各选项：A选项，电热水壶开关短路只会导致开关失控，电热水壶持续工作，不会引发跳闸，不符合；D选项，若插头短路，插入插座时就会跳闸，与“闭合开关才跳闸”的条件不符，不符合；C选项，电热水壶内部电路短路，会在闭合开关时造成短路，电流过大导致空气开关跳闸，符合题意。
【答案】C
【知识点】电能表参数的理解、家庭电路电流过大的原因
【点评】本题考查家庭电路故障分析，需掌握电能表参数的计算、家庭电路电流过大的两类原因，结合跳闸时机准确判断故障类型，是中考常见的电路分析题型。
【难度系数】0.6
【解析】1. 计算电能表允许的最大功率：由电能表参数“220 V 10(40) A”，可知电路允许的最大电流为40 A，因此允许的最大功率$P_{最大}=UI=220\ \mathrm{V}×40\ \mathrm{A}=8800\ \mathrm{W}=8.8\ \mathrm{kW}$。2. 计算更换电器后的总功率：原来总功率为6 kW，拔掉1.5 kW的电饭煲，接入1 kW的电热水壶，总功率$P_{总}=6\ \mathrm{kW}-1.5\ \mathrm{kW}+1\ \mathrm{kW}=5.5\ \mathrm{kW}$，$5.5\ \mathrm{kW}＜8.8\ \mathrm{kW}$，说明总功率未过大，排除B选项。3. 分析各选项：A选项，电热水壶开关短路只会导致开关失控，电热水壶持续工作，不会引发跳闸，不符合；D选项，若插头短路，插入插座时就会跳闸，与“闭合开关才跳闸”的条件不符，不符合；C选项，电热水壶内部电路短路，会在闭合开关时造成短路，电流过大导致空气开关跳闸，符合题意。
【答案】C
【知识点】电能表参数的理解、家庭电路电流过大的原因
【点评】本题考查家庭电路故障分析，需掌握电能表参数的计算、家庭电路电流过大的两类原因，结合跳闸时机准确判断故障类型，是中考常见的电路分析题型。
【难度系数】0.6
5 如图是冰箱的三脚插头，三脚插头中较长的脚E应与冰箱的
金属外壳
相连，这是为了防止漏电时发生触电事故。答案
金属外壳
【解析】 三脚插头中较长的脚将冰箱的金属外壳和地线连接在一起,这样可以防止因漏电而使冰箱的金属外壳带电所造成的触电事故发生。
【解析】 三脚插头中较长的脚将冰箱的金属外壳和地线连接在一起,这样可以防止因漏电而使冰箱的金属外壳带电所造成的触电事故发生。
解析
【分析】要解答本题，需明确三脚插头的安全设计原理：三脚插头中较长的脚是接地端，其作用是连接用电器的金属外壳，当用电器漏电时，电流可通过该脚导入大地，避免人体触电，因此需确定该长脚应连接的部件。
【解析】三脚插头中较长的脚E为接地脚，使用时它与冰箱的金属外壳相连。若冰箱内部线路发生漏电，金属外壳会带电，此时电流会通过这个长脚接入地线，最终导入大地，防止人体接触金属外壳时发生触电事故，这是保障用电安全的重要设计。
【答案】金属外壳
【知识点】安全用电、三脚插头
【点评】本题结合生活中的冰箱插头考查安全用电常识，属于基础用电知识，贴近生活实际，帮助学生理解三脚插头的设计意义，强化安全用电意识。
【难度系数】0.7
【解析】三脚插头中较长的脚E为接地脚，使用时它与冰箱的金属外壳相连。若冰箱内部线路发生漏电，金属外壳会带电，此时电流会通过这个长脚接入地线，最终导入大地，防止人体接触金属外壳时发生触电事故，这是保障用电安全的重要设计。
【答案】金属外壳
【知识点】安全用电、三脚插头
【点评】本题结合生活中的冰箱插头考查安全用电常识，属于基础用电知识，贴近生活实际，帮助学生理解三脚插头的设计意义，强化安全用电意识。
【难度系数】0.7

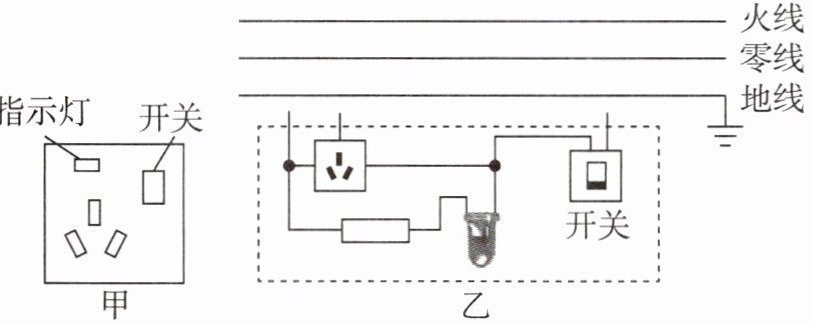

6 [2024广东中考]图甲为某款三孔插座。在符合安全用电原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。
答案

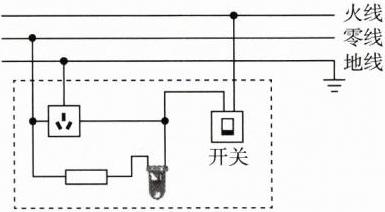

如图所示。
【解析】 家庭电路中,开关应连接在火线和插座之间,三孔插座的接法:“左零右火上接地”。
解析
【分析】
要正确连接三孔插座，需掌握家庭电路的安全接线规则：三孔插座遵循“左零右火上接地”的原则，且控制插座的开关应接在火线上，这样断开开关时插座与火线断开，避免触电风险。解题时，先明确火线、零线、地线的位置，再按规则连线：开关一端接火线，另一端连三孔插座的右孔；三孔插座左孔接零线，上孔接地线。
【解析】
根据家庭电路安全用电原则，三孔插座接线要求为“左零右火上接地”，开关需接在火线上，保证断开开关时插座不带电。具体连线：
1. 开关的一端连接火线；
2. 开关的另一端连接三孔插座的右接线柱（对应“右火”）；
3. 三孔插座的左接线柱连接零线（对应“左零”）；
4. 三孔插座的上接线柱连接地线（对应“上接地”）。
【答案】
【知识点】
家庭电路连接、三孔插座接线
【点评】
本题考查家庭电路中三孔插座的安全接线，属于基础应用类题目，需牢记接线规则即可完成，侧重安全用电的实际应用。
【难度系数】
0.3
要正确连接三孔插座，需掌握家庭电路的安全接线规则：三孔插座遵循“左零右火上接地”的原则，且控制插座的开关应接在火线上，这样断开开关时插座与火线断开，避免触电风险。解题时，先明确火线、零线、地线的位置，再按规则连线：开关一端接火线，另一端连三孔插座的右孔；三孔插座左孔接零线，上孔接地线。
【解析】
根据家庭电路安全用电原则，三孔插座接线要求为“左零右火上接地”，开关需接在火线上，保证断开开关时插座不带电。具体连线：
1. 开关的一端连接火线；
2. 开关的另一端连接三孔插座的右接线柱（对应“右火”）；
3. 三孔插座的左接线柱连接零线（对应“左零”）；
4. 三孔插座的上接线柱连接地线（对应“上接地”）。
【答案】
【知识点】
家庭电路连接、三孔插座接线
【点评】
本题考查家庭电路中三孔插座的安全接线，属于基础应用类题目，需牢记接线规则即可完成，侧重安全用电的实际应用。
【难度系数】
0.3

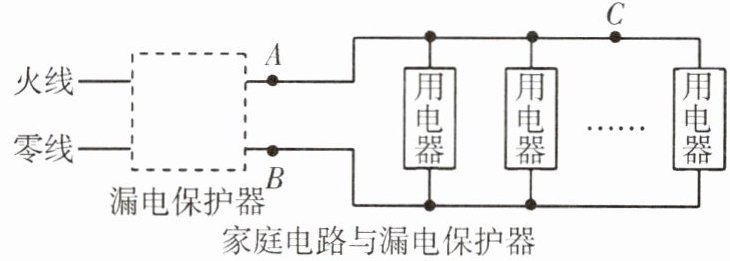

7 如图所示是安装了漏电保护器的家庭电路，当漏电保护器检测到通过图中A、B两处的电流
不相同
（填“相同”或“不相同”）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器会
（填“会”或“不会”）切断电路。若人体电阻为11 kΩ，触电瞬间通过人体的电流为20
mA。答案
不相同 会 20
【解析】 本题的考点是漏电保护器的作用。当家电维修人员在题图中C处不慎触电时,电流就会从C处通过人体流向大地,导致通过B处的电流比A处的小,因此漏电保护器会切断电路。家庭电路的电压$U=220\ \mathrm{V}$,人体电阻$R=11\ \mathrm{k}\Omega=11000\ \Omega$,因此通过人体的电流$I=\frac{U}{R}=\frac{220\ \mathrm{V}}{11000\ \Omega}=0.02\ \mathrm{A}=20\ \mathrm{mA}$。
【解析】 本题的考点是漏电保护器的作用。当家电维修人员在题图中C处不慎触电时,电流就会从C处通过人体流向大地,导致通过B处的电流比A处的小,因此漏电保护器会切断电路。家庭电路的电压$U=220\ \mathrm{V}$,人体电阻$R=11\ \mathrm{k}\Omega=11000\ \Omega$,因此通过人体的电流$I=\frac{U}{R}=\frac{220\ \mathrm{V}}{11000\ \Omega}=0.02\ \mathrm{A}=20\ \mathrm{mA}$。
解析
【分析】
首先明确漏电保护器的工作原理：正常家庭电路中，火线（A处）与零线（B处）的电流大小相等；当发生漏电（如C处触电）时，电流会通过人体流向大地，导致B处电流小于A处，漏电保护器检测到A、B处电流不相等时会切断电路。计算触电电流时，利用欧姆定律，结合家庭电路电压和人体电阻，注意单位转换即可得出结果。
【解析】
1. 漏电保护器的工作逻辑：正常状态下，通过A处（火线）和B处（零线）的电流相同；当C处触电时，电流从火线经人体流入大地，使得B处电流小于A处，即A、B处电流不相同，因此漏电保护器会切断电路，故前两空依次填“不相同”“会”。
2. 触电电流计算：家庭电路电压$U=220\ \mathrm{V}$，人体电阻$R=11\ \mathrm{k}\Omega=11000\ \Omega$，根据欧姆定律$I=\frac{U}{R}$，代入得$I=\frac{220\ \mathrm{V}}{11000\ \Omega}=0.02\ \mathrm{A}=20\ \mathrm{mA}$，故第三空填20。
【答案】
不相同 会 20
【知识点】
漏电保护器原理、欧姆定律、家庭电路电压
【点评】
本题结合家庭用电实际场景，考查漏电保护器的工作机制和欧姆定律的简单应用，将物理知识与生活安全用电结合，注重基础知识点的实际运用，难度适中。
【难度系数】
0.6
首先明确漏电保护器的工作原理：正常家庭电路中，火线（A处）与零线（B处）的电流大小相等；当发生漏电（如C处触电）时，电流会通过人体流向大地，导致B处电流小于A处，漏电保护器检测到A、B处电流不相等时会切断电路。计算触电电流时，利用欧姆定律，结合家庭电路电压和人体电阻，注意单位转换即可得出结果。
【解析】
1. 漏电保护器的工作逻辑：正常状态下，通过A处（火线）和B处（零线）的电流相同；当C处触电时，电流从火线经人体流入大地，使得B处电流小于A处，即A、B处电流不相同，因此漏电保护器会切断电路，故前两空依次填“不相同”“会”。
2. 触电电流计算：家庭电路电压$U=220\ \mathrm{V}$，人体电阻$R=11\ \mathrm{k}\Omega=11000\ \Omega$，根据欧姆定律$I=\frac{U}{R}$，代入得$I=\frac{220\ \mathrm{V}}{11000\ \Omega}=0.02\ \mathrm{A}=20\ \mathrm{mA}$，故第三空填20。
【答案】
不相同 会 20
【知识点】
漏电保护器原理、欧姆定律、家庭电路电压
【点评】
本题结合家庭用电实际场景，考查漏电保护器的工作机制和欧姆定律的简单应用，将物理知识与生活安全用电结合，注重基础知识点的实际运用，难度适中。
【难度系数】
0.6
