1.（易错题）正确理解物理概念是学好物理的关键。
下列关于电压的理解不正确的是 （
C
）

A.电压是形成电流的原因
B.电源提供电压与水泵维持水压相似
C.只要电路中有电压，就一定有电流
D.电压的作用是使自由电荷在电路中定向移动起来

答案

1.C
点知识 电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流。
2. [母题 教材P72素材改编]对一些生活常识的认知是科学素养的重要方面。为了让同学们养成关注生活和社会的良好习惯，老师倡导同学们对身边一些常见的物理量进行估测，下列物理量最不接近生活实际的是 (
D
)

A.一节新干电池的电压为1 500 mV
B.实验室用小灯泡额定电压为2.5 V
C.我国家庭电路的电压为0.22 kV
D.手机电池的电压为37 V

答案

2.D
主题情境/电压表 上岗 记 规范操作探秘
某些测量仪器的使用方法是有共性的。电压表也是电学实验常用的一种测量仪器，根据电流表的使用，请你跟小荣一起学习使用实验室的指针式电压表，并完成3～7题吧。

答案

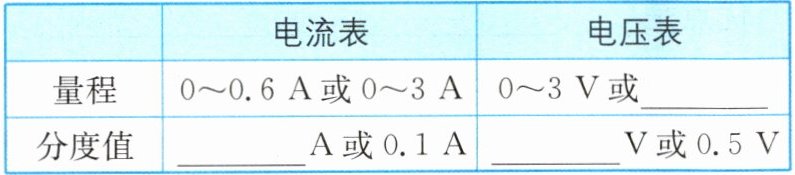

3. [认识电表]根据前面学习的电流表结构，观察电压表结构，并在表格中完成两表的对比。

| | 电流表 | 电压表 |
| --- | --- | --- |
| 量程 | 0~0.6 A或 A | 0~3 V或
0~15 V
|
| 分度值 |
0.02
A或0.1 A |
0.1
V或0.5 V |

答案

3.0~15 V;0.02;0.1

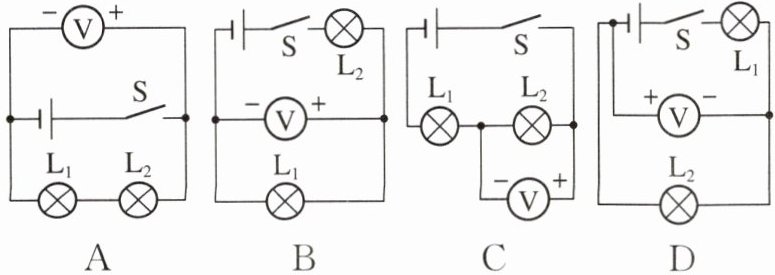

4. [电路选择]小荣想要测量串联电路中灯泡$\mathrm{L}_2$两端的电压，她设计了四个电路图，其中正确的是（
C
）

答案

4.C 【点拨】图A中电压表并联在灯泡L₁、L₂两端，即电压表测L₁和L₂的总电压，正、负接线柱连接正确，故A不符合题意；图B中电压表并联在灯泡L₁两端，即电压表测L₁两端的电压，正、负接线柱连接正确，故B不符合题意；图C中电压表并联在灯泡L₂两端，即电压表测L₂两端电压，正、负接线柱连接正确，故C符合题意；图D中电压表并联在灯泡L₂两端，但电压表的正、负接线柱接反了，故D不符合题意。
5. [电路连接]请根据上述选定的电路图，用笔画线代替导线，帮小荣将实物图连接起来。

答案


5.【解】如图所示。
6. [电表读数](1)小荣连接好电路，电表示数如图所示，示数为
2.3
V。

(2)若小荣接入最大测量值为3 V的量程，却按最大测量值为15 V的量程读成了6.5 V，则实际测得的电压是
1.3
V。

答案

6.(1)2.3 (2)1.3

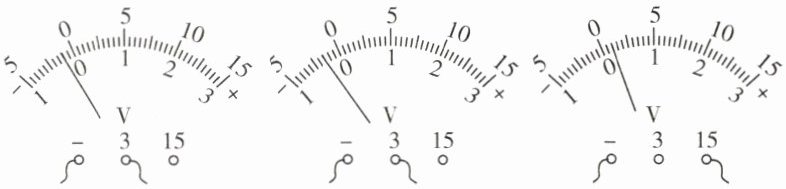

7. [电表使用]实验中要注意观察电压表的示数，小荣在闭合开关前观察到电压表如图甲所示，接下来的操作应该是
将电压表调零
；在开关试触时观察到的电压表示数如图乙所示，接下来的操作应该是
交换导线与电压表正、负接线柱的连接
；在闭合开关后观察到的电压表示数如图丙所示，接下来的操作应该是
断开开关，将接在“15”接线柱上的导线改接到“3”接线柱上
。

答案

7.将电压表调零;交换导线与电压表正、负接线柱的连接;断开开关,将接在“15”接线柱上的导线改接到“3”接线柱上
【点拨】图甲中闭合开关前电压表指针没有指在零刻度线上，应对电压表进行调零；图乙中试触时指针反偏，说明电压表的正、负接线柱接反了，故应交换导线与正、负接线柱的连接；图丙中闭合开关后指针偏转角度太小，说明所选量程太大，故应该将接在“15”接线柱上的导线改接到“3”接线柱上。

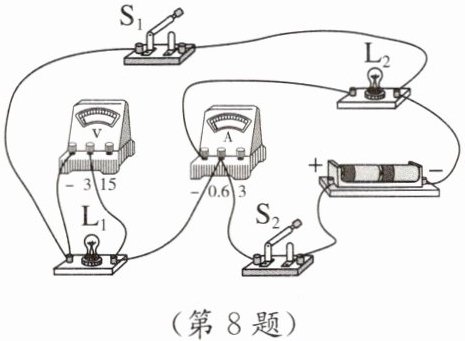

8.[多选] 在如图所示的电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$发光，电流表和电压表均有示数。下列关于电路的分析正确的是 （
BCD
）

A.电流表测量通过灯$\mathrm{L}_{1}$的电流
B.电压表测量灯$\mathrm{L}_{1}$两端的电压
C.灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$并联
D.只断开开关$\mathrm{S}_{1}$，灯$\mathrm{L}_{2}$发光

答案

8.BCD
点方法 ①去源法判断电压表测量对象：选取电压表接在电路中的两个接点为分点，将电路分成两部分，将含有电源的那部分电路去掉，分析电压表与哪些用电器组合成闭合电路，电压表测量的就是哪些用电器两端的电压。
②去表法判断电流表测量对象：将电流表断开，分析哪些用电器不能工作，则断开的电流表测量的就是哪些用电器的电流。
