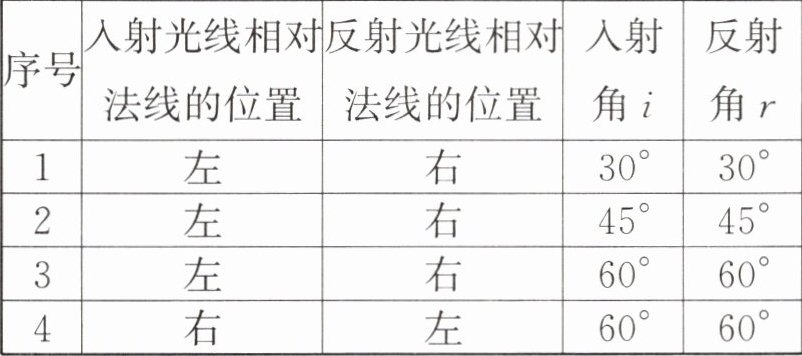

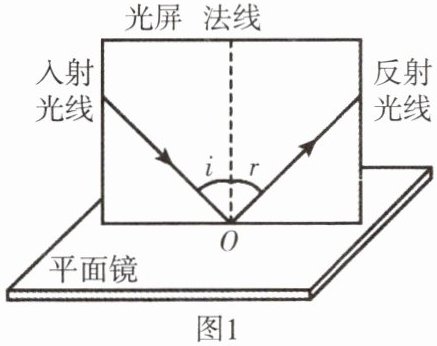

4.“探究光的反射定律”的实验装置如图1所示。让一束光贴着光屏射向平面镜的O点，改变入射光线多次实验，数据记录如下表。
(1)能从不同方向观察到光的传播路径，是因为光在光屏上发生反射。
(2)分析表中数据得出结论：
①反射光线、入射光线分别位于法线。
②反射角入射角。

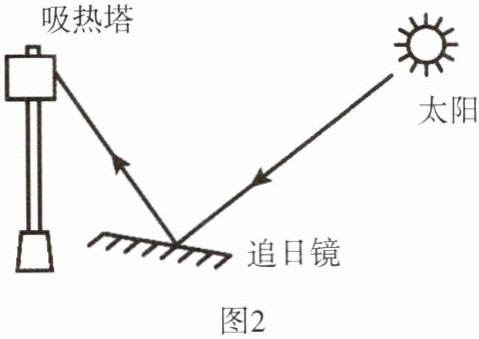

(3)光热电站利用追日镜将太阳光反射到吸热塔后用于发电。图2为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿时针方向旋转，使反射光线射向吸热塔。
(1)能从不同方向观察到光的传播路径，是因为光在光屏上发生反射。
(2)分析表中数据得出结论：
①反射光线、入射光线分别位于法线。
②反射角入射角。
(3)光热电站利用追日镜将太阳光反射到吸热塔后用于发电。图2为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿时针方向旋转，使反射光线射向吸热塔。
答案
解：
(1) 漫
(2) ① 两侧
② 等于
(3) 顺
(1) 漫
(2) ① 两侧
② 等于
(3) 顺
解析
【分析】
1. 第(1)问：需区分镜面反射和漫反射的特点，镜面反射仅在特定方向能看到反射光，漫反射因反射面粗糙，光线向各个方向反射，故能从不同方向观察到光路，据此判断反射类型。
2. 第(2)问：分析实验数据，观察入射光线与反射光线相对法线的位置，对比入射角和反射角的数值，总结反射定律的核心结论。
3. 第(3)问：结合光的反射定律，根据上午太阳运动导致入射光线方向变化的特点，推断追日镜的旋转方向，保证反射光线始终指向吸热塔。
【解析】
(1) 光屏表面粗糙，光在光屏上发生漫反射，反射光线向各个方向传播，因此能从不同方向观察到光的传播路径，故填“漫”。
(2) ① 分析实验数据可知，反射光线、入射光线分别位于法线两侧；② 对比入射角和反射角的数值，二者大小相等，因此得出结论：反射角等于入射角。
(3) 上午太阳逐渐向南移动，入射光线方向改变，根据反射定律，要使反射光线始终射向吸热塔，追日镜需沿顺时针方向旋转，调整镜面角度以对准目标，故填“顺”。
【答案】
(1) 漫
(2) ① 两侧；② 等于
(3) 顺
【知识点】
光的漫反射；光的反射定律；光的反射应用
【点评】
本题围绕光的反射定律实验展开，考查反射类型判断、反射定律的理解与实际应用，难度适中，需牢记反射定律的核心内容，结合实验数据和实际场景分析即可解答。
【难度系数】
0.6
1. 第(1)问：需区分镜面反射和漫反射的特点，镜面反射仅在特定方向能看到反射光，漫反射因反射面粗糙，光线向各个方向反射，故能从不同方向观察到光路，据此判断反射类型。
2. 第(2)问：分析实验数据，观察入射光线与反射光线相对法线的位置，对比入射角和反射角的数值，总结反射定律的核心结论。
3. 第(3)问：结合光的反射定律，根据上午太阳运动导致入射光线方向变化的特点，推断追日镜的旋转方向，保证反射光线始终指向吸热塔。
【解析】
(1) 光屏表面粗糙，光在光屏上发生漫反射，反射光线向各个方向传播，因此能从不同方向观察到光的传播路径，故填“漫”。
(2) ① 分析实验数据可知，反射光线、入射光线分别位于法线两侧；② 对比入射角和反射角的数值，二者大小相等，因此得出结论：反射角等于入射角。
(3) 上午太阳逐渐向南移动，入射光线方向改变，根据反射定律，要使反射光线始终射向吸热塔，追日镜需沿顺时针方向旋转，调整镜面角度以对准目标，故填“顺”。
【答案】
(1) 漫
(2) ① 两侧；② 等于
(3) 顺
【知识点】
光的漫反射；光的反射定律；光的反射应用
【点评】
本题围绕光的反射定律实验展开，考查反射类型判断、反射定律的理解与实际应用，难度适中，需牢记反射定律的核心内容，结合实验数据和实际场景分析即可解答。
【难度系数】
0.6

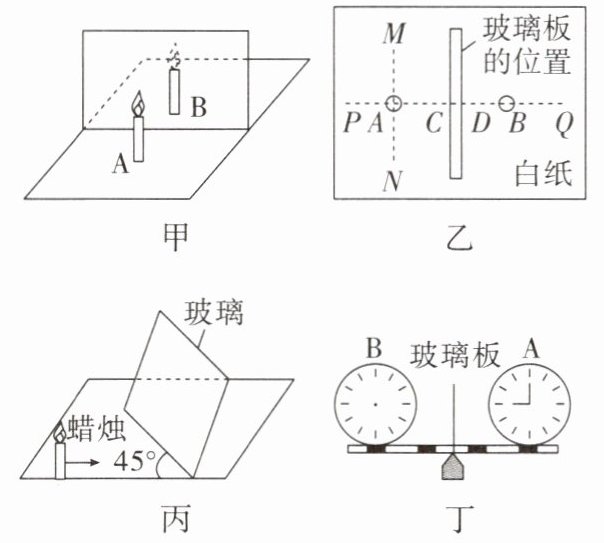

5. 在探究“平面镜成像的特点”的实验中，装置如图甲所示。
(1)为了更好地完成实验，最好选用（选填“无色”或“茶色”）玻璃板，玻璃板应放置在水平桌面上。
(2)将蜡烛A点燃并置于玻璃板前方，观察到A的两个像，在玻璃板后方放置蜡烛B，使之与蜡烛A较亮的像重合。蜡烛B跟蜡烛A的像完全重合，说明像与物大小。
(3)在白纸上记下蜡烛A和B的位置A、B，如图乙所示，此时物到镜面的距离为（选填“AC”或“AD”），像到镜面的距离为（选填“BC”或“BD”）。将蜡烛A沿（选填“MN”或“PQ”）方向多次移动进行实验，寻找普遍规律。
(4)取走蜡烛B，把光屏放在像的位置，这时应该（选填“透过”或“不透过”）玻璃板观察光屏，发现光屏上没有像，这说明物体在平面镜中成的是（选填“实”或“虚”）像。
(5)如图丙所示，若将玻璃板与水平桌面成45°角固定在水平桌面上，让蜡烛A沿着桌面向右做直线运动，则看到蜡烛A在玻璃板后的像做（选填“水平向右”“水平向左”“竖直向上”或“竖直向下”）运动。
(6)小明看到自己的手表与同桌的相同，于是小明突发奇想，将两块手表替代A、B蜡烛，正立于玻璃板两侧，如图丁所示，此时A手表指针指在9点整位置，那么B手表的指针应调至点才能与A手表指针的像完全重合。
(1)为了更好地完成实验，最好选用（选填“无色”或“茶色”）玻璃板，玻璃板应放置在水平桌面上。
(2)将蜡烛A点燃并置于玻璃板前方，观察到A的两个像，在玻璃板后方放置蜡烛B，使之与蜡烛A较亮的像重合。蜡烛B跟蜡烛A的像完全重合，说明像与物大小。
(3)在白纸上记下蜡烛A和B的位置A、B，如图乙所示，此时物到镜面的距离为（选填“AC”或“AD”），像到镜面的距离为（选填“BC”或“BD”）。将蜡烛A沿（选填“MN”或“PQ”）方向多次移动进行实验，寻找普遍规律。
(4)取走蜡烛B，把光屏放在像的位置，这时应该（选填“透过”或“不透过”）玻璃板观察光屏，发现光屏上没有像，这说明物体在平面镜中成的是（选填“实”或“虚”）像。
(5)如图丙所示，若将玻璃板与水平桌面成45°角固定在水平桌面上，让蜡烛A沿着桌面向右做直线运动，则看到蜡烛A在玻璃板后的像做（选填“水平向右”“水平向左”“竖直向上”或“竖直向下”）运动。
(6)小明看到自己的手表与同桌的相同，于是小明突发奇想，将两块手表替代A、B蜡烛，正立于玻璃板两侧，如图丁所示，此时A手表指针指在9点整位置，那么B手表的指针应调至点才能与A手表指针的像完全重合。
答案
解：
(1) 茶色；竖直
(2) 相等
(3) AC；BD；PQ
(4) 不透过；虚
(5) 竖直向下
(6) 3
(1) 茶色；竖直
(2) 相等
(3) AC；BD；PQ
(4) 不透过；虚
(5) 竖直向下
(6) 3
解析
【分析】
本题是探究平面镜成像特点的实验题，需结合实验原理、操作要求及成像规律逐一分析各小问：
1. 玻璃板选择：茶色玻璃板透光性弱，成像更清晰，便于确定像的位置；玻璃板需竖直放置，才能保证像与物在同一水平面，使蜡烛B与A的像重合。
2. 像与物大小关系：利用等效替代法，蜡烛B与A的像重合，说明像与物大小相等。
3. 物距、像距及实验操作：物到镜面的距离是物体到玻璃板的垂直距离，像到镜面是像到玻璃板的垂直距离；需沿垂直玻璃板的方向移动蜡烛，多次实验寻找普遍规律。
4. 实虚像判断：验证实像时，光屏放在像的位置，不透过玻璃板直接观察，光屏无像则为虚像。
5. 特殊角度下的成像：玻璃板与桌面成45°时，根据平面镜成像对称性，蜡烛水平运动时像会竖直运动。
6. 成像的左右对称：平面镜成的像左右相反，据此判断手表指针的对应时间。
【解析】
(1) 茶色玻璃板比无色玻璃板成像更清晰，便于观察；玻璃板竖直放置时，像与物在同一水平面上，才能使蜡烛B与A的像重合。故答案为茶色、竖直。
(2) 蜡烛B与A的像完全重合，说明像与物的大小相等，这是等效替代法的应用。故答案为相等。
(3) 物到镜面的距离是物体A到玻璃板的垂直距离AC；像到镜面的距离是像B到玻璃板的垂直距离BD；为寻找普遍规律，需沿垂直玻璃板的PQ方向移动蜡烛A，改变物距多次实验。故答案为AC、BD、PQ。
(4) 验证实像时，将光屏放在像的位置，不透过玻璃板直接观察，光屏上无像，说明平面镜成虚像。故答案为不透过、虚。
(5) 玻璃板与水平桌面成45°，根据平面镜成像关于镜面对称，蜡烛A水平向右运动时，其像竖直向下运动。故答案为竖直向下。
(6) 平面镜成像左右对称，9点的像对应的时间为3点，故B手表调至3点。故答案为3。
【答案】
(1) 茶色；竖直
(2) 相等
(3) AC；BD；PQ
(4) 不透过；虚
(5) 竖直向下
(6) 3
【知识点】
平面镜成像特点；平面镜成像实验探究；平面镜成像的对称性
【点评】
本题围绕平面镜成像实验的核心考点展开，涵盖器材选择、操作规范、成像规律验证及实际应用，是初中光学的经典实验题，注重对实验原理和方法的考查，难度适中。
【难度系数】
0.6
本题是探究平面镜成像特点的实验题，需结合实验原理、操作要求及成像规律逐一分析各小问：
1. 玻璃板选择：茶色玻璃板透光性弱，成像更清晰，便于确定像的位置；玻璃板需竖直放置，才能保证像与物在同一水平面，使蜡烛B与A的像重合。
2. 像与物大小关系：利用等效替代法，蜡烛B与A的像重合，说明像与物大小相等。
3. 物距、像距及实验操作：物到镜面的距离是物体到玻璃板的垂直距离，像到镜面是像到玻璃板的垂直距离；需沿垂直玻璃板的方向移动蜡烛，多次实验寻找普遍规律。
4. 实虚像判断：验证实像时，光屏放在像的位置，不透过玻璃板直接观察，光屏无像则为虚像。
5. 特殊角度下的成像：玻璃板与桌面成45°时，根据平面镜成像对称性，蜡烛水平运动时像会竖直运动。
6. 成像的左右对称：平面镜成的像左右相反，据此判断手表指针的对应时间。
【解析】
(1) 茶色玻璃板比无色玻璃板成像更清晰，便于观察；玻璃板竖直放置时，像与物在同一水平面上，才能使蜡烛B与A的像重合。故答案为茶色、竖直。
(2) 蜡烛B与A的像完全重合，说明像与物的大小相等，这是等效替代法的应用。故答案为相等。
(3) 物到镜面的距离是物体A到玻璃板的垂直距离AC；像到镜面的距离是像B到玻璃板的垂直距离BD；为寻找普遍规律，需沿垂直玻璃板的PQ方向移动蜡烛A，改变物距多次实验。故答案为AC、BD、PQ。
(4) 验证实像时，将光屏放在像的位置，不透过玻璃板直接观察，光屏上无像，说明平面镜成虚像。故答案为不透过、虚。
(5) 玻璃板与水平桌面成45°，根据平面镜成像关于镜面对称，蜡烛A水平向右运动时，其像竖直向下运动。故答案为竖直向下。
(6) 平面镜成像左右对称，9点的像对应的时间为3点，故B手表调至3点。故答案为3。
【答案】
(1) 茶色；竖直
(2) 相等
(3) AC；BD；PQ
(4) 不透过；虚
(5) 竖直向下
(6) 3
【知识点】
平面镜成像特点；平面镜成像实验探究；平面镜成像的对称性
【点评】
本题围绕平面镜成像实验的核心考点展开，涵盖器材选择、操作规范、成像规律验证及实际应用，是初中光学的经典实验题，注重对实验原理和方法的考查，难度适中。
【难度系数】
0.6
