6. 如图甲、乙所示的分别是两个实验电路。在闭合开关前，滑动变阻器滑片位置正确的是 （
A.图甲、图乙都放在a端
B.图甲、图乙都放在b端
C.图甲放在a端，图乙放在b端
D.图甲放在b端，图乙放在a端
A
）A.图甲、图乙都放在a端
B.图甲、图乙都放在b端
C.图甲放在a端，图乙放在b端
D.图甲放在b端，图乙放在a端
答案
6.A
解析
【分析】
解题思路：滑动变阻器在闭合开关前，应将滑片调到接入电路电阻最大的位置，起到保护电路、防止电流过大的作用。需分别判断甲、乙两图中滑动变阻器接入电路的电阻丝部分，再确定滑片在a端还是b端时接入电阻最大。
1. 分析甲图：甲图中滑动变阻器与灯泡串联，电流路径为：电源正极→灯泡→滑动变阻器b端→电阻丝→滑片P→金属杆→开关→电源负极，接入电路的电阻丝是滑片P到b段。当滑片在a端时，P到b的电阻丝长度最长，接入电阻最大，符合要求。
2. 分析乙图：乙图中灯泡一端接左侧节点，另一端接滑片P；滑动变阻器的a端接左侧节点，b端接电源正极。当滑片在a端时，灯泡两端被导线（a端与P端连通）短路，电路总电阻等于滑动变阻器全部电阻丝的阻值，是最大的，符合闭合开关前的保护要求。因此两图滑片都应放在a端。
【解析】
滑动变阻器的使用规则：闭合开关前，滑片需置于接入电路电阻最大处，以减小电路电流，保护电路元件。
甲图中，滑动变阻器接入的电阻丝为P到b段，滑片在a端时，P到b的电阻丝最长，接入电阻最大，正确。
乙图中，滑片在a端时，灯泡被短路，电路总电阻为滑动变阻器的全部电阻，阻值最大，正确。综上，两图滑片都放在a端，对应选项A。
【答案】
A
【知识点】
滑动变阻器的使用、电路分析
【点评】
本题考查滑动变阻器在不同电路中的正确使用，核心是分析电路结构，确定滑动变阻器接入的电阻部分，进而找到最大阻值的滑片位置，需结合串并联电路特点逐一分析，难度中等。
【难度系数】
0.5
解题思路：滑动变阻器在闭合开关前，应将滑片调到接入电路电阻最大的位置，起到保护电路、防止电流过大的作用。需分别判断甲、乙两图中滑动变阻器接入电路的电阻丝部分，再确定滑片在a端还是b端时接入电阻最大。
1. 分析甲图：甲图中滑动变阻器与灯泡串联，电流路径为：电源正极→灯泡→滑动变阻器b端→电阻丝→滑片P→金属杆→开关→电源负极，接入电路的电阻丝是滑片P到b段。当滑片在a端时，P到b的电阻丝长度最长，接入电阻最大，符合要求。
2. 分析乙图：乙图中灯泡一端接左侧节点，另一端接滑片P；滑动变阻器的a端接左侧节点，b端接电源正极。当滑片在a端时，灯泡两端被导线（a端与P端连通）短路，电路总电阻等于滑动变阻器全部电阻丝的阻值，是最大的，符合闭合开关前的保护要求。因此两图滑片都应放在a端。
【解析】
滑动变阻器的使用规则：闭合开关前，滑片需置于接入电路电阻最大处，以减小电路电流，保护电路元件。
甲图中，滑动变阻器接入的电阻丝为P到b段，滑片在a端时，P到b的电阻丝最长，接入电阻最大，正确。
乙图中，滑片在a端时，灯泡被短路，电路总电阻为滑动变阻器的全部电阻，阻值最大，正确。综上，两图滑片都放在a端，对应选项A。
【答案】
A
【知识点】
滑动变阻器的使用、电路分析
【点评】
本题考查滑动变阻器在不同电路中的正确使用，核心是分析电路结构，确定滑动变阻器接入的电阻部分，进而找到最大阻值的滑片位置，需结合串并联电路特点逐一分析，难度中等。
【难度系数】
0.5
7. (新趋势 真实情境)公路检查站的“地磅”可以检测货车是否超载。如图所示的是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（
A.接线柱“1”应与“2”连接
B.货车质量增大时，滑动变阻器接入电路的电阻减小
C.显示器由电压表改装而成
D.为了节约电能，电阻$R_0$可以去掉
（第7题）（第8题）
B
）A.接线柱“1”应与“2”连接
B.货车质量增大时，滑动变阻器接入电路的电阻减小
C.显示器由电压表改装而成
D.为了节约电能，电阻$R_0$可以去掉
（第7题）（第8题）
答案
7.B 【点拨】图中电表串联在电路中，所以该显示器由电流表改装而成，故C错误；当货车质量增大时，电表(电流表)示数随之增大，则说明接入电路电阻变小，所以接线柱“1”应与“3”连接，故A错误，B正确；电阻$R_0$不可以去掉，因为若去掉$R_0$，则滑片P在最下端时会造成电路短路，故D错误。
解析
【分析】
要解决这道题，需逐步分析电路：首先判断显示器类型，电表串联在电路中，说明是电流表改装的；接着根据货车质量增大时滑片的移动方向，结合欧姆定律分析电流变化对应的电阻变化，再判断接线柱的连接是否正确；最后分析定值电阻$R_0$的作用，排除错误选项。
【解析】
1. 确定显示器类型：由图可知，电表串联在电路中，因此该显示器是由电流表改装而成，故选项C错误。
2. 分析滑动变阻器接入电阻：当货车质量增大时，压力增大，滑片P向下移动；根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压$U$不变，要使电表示数（电流）增大，总电阻需减小，因此滑动变阻器接入电路的电阻减小，故选项B正确。
3. 判断接线柱连接：若接线柱“1”与“2”连接，滑动变阻器全部电阻接入电路，滑片移动时接入电阻不变，电流不变，不符合要求；若接线柱“1”与“3”连接，滑片向下移动时，滑动变阻器接入电阻减小，电流增大，符合题意，故选项A错误。
4. 分析$R_0$的作用：若去掉$R_0$，当滑片P移动到最下端时，滑动变阻器接入电阻为0，会造成电源短路，损坏电路元件，因此$R_0$不能去掉，故选项D错误。
【答案】
B
【知识点】
欧姆定律、滑动变阻器、电路分析
【点评】
本题结合地磅的真实应用场景，考查电路分析与欧姆定律的应用，需结合压力变化分析滑片移动，进而判断电阻、电流的变化，同时要理解定值电阻的保护作用，属于初中物理电路部分的基础应用题型。
【难度系数】
0.5
要解决这道题，需逐步分析电路：首先判断显示器类型，电表串联在电路中，说明是电流表改装的；接着根据货车质量增大时滑片的移动方向，结合欧姆定律分析电流变化对应的电阻变化，再判断接线柱的连接是否正确；最后分析定值电阻$R_0$的作用，排除错误选项。
【解析】
1. 确定显示器类型：由图可知，电表串联在电路中，因此该显示器是由电流表改装而成，故选项C错误。
2. 分析滑动变阻器接入电阻：当货车质量增大时，压力增大，滑片P向下移动；根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压$U$不变，要使电表示数（电流）增大，总电阻需减小，因此滑动变阻器接入电路的电阻减小，故选项B正确。
3. 判断接线柱连接：若接线柱“1”与“2”连接，滑动变阻器全部电阻接入电路，滑片移动时接入电阻不变，电流不变，不符合要求；若接线柱“1”与“3”连接，滑片向下移动时，滑动变阻器接入电阻减小，电流增大，符合题意，故选项A错误。
4. 分析$R_0$的作用：若去掉$R_0$，当滑片P移动到最下端时，滑动变阻器接入电阻为0，会造成电源短路，损坏电路元件，因此$R_0$不能去掉，故选项D错误。
【答案】
B
【知识点】
欧姆定律、滑动变阻器、电路分析
【点评】
本题结合地磅的真实应用场景，考查电路分析与欧姆定律的应用，需结合压力变化分析滑片移动，进而判断电阻、电流的变化，同时要理解定值电阻的保护作用，属于初中物理电路部分的基础应用题型。
【难度系数】
0.5

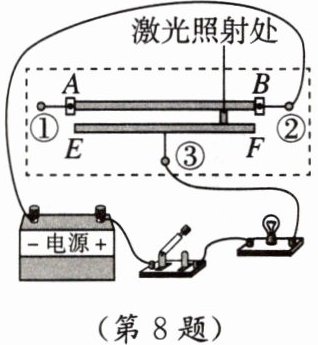

8. （新考法 装置新）图中虚线框内是光敏变阻器的结构图，AB为阻值均匀的薄膜电阻，EF为一条导电电极（相当于导线），在AB、EF之间是光导电层（无激光照射时为绝缘体；有激光照射时被照射处的光导电层导电，在该点处将薄膜电阻和导电电极接通），①、②、③为接线柱。
(1)光敏变阻器的结构中，起到滑动变阻器滑片作用的结构是
(2)将光敏变阻器串联到图中的电路中，开关闭合后，当激光束水平左移时灯泡变
(1)光敏变阻器的结构中，起到滑动变阻器滑片作用的结构是
AB、EF之间的光导电层
。(2)将光敏变阻器串联到图中的电路中，开关闭合后，当激光束水平左移时灯泡变
暗
。答案
8.(1)AB、EF之间的光导电层 (2)暗
解析
【分析】
要解决本题，需先理解光敏变阻器的结构与工作原理：滑动变阻器通过改变接入电路的电阻丝长度调节电阻，本题中AB为薄膜电阻，EF为导电电极，中间的光导电层仅在激光照射处导电，将AB与EF接通，其位置随激光移动，相当于滑动变阻器的滑片；再结合电路中电阻变化对电流、灯泡亮度的影响分析。
对于第(1)问，需明确滑动变阻器滑片的作用是改变接入电阻的有效长度，对应到本题的结构即可判断；第(2)问需分析激光左移时，接入电路的电阻段长度变化，进而结合欧姆定律判断电流和灯泡亮度。
【解析】
(1) 滑动变阻器的核心是通过滑片改变接入电路的电阻丝长度，本题中，AB是阻值均匀的薄膜电阻，EF是导电电极，AB与EF之间的光导电层在激光照射处导电，将AB和EF在该点接通，其位置随激光移动，起到了滑动变阻器滑片的作用，故答案为AB、EF之间的光导电层。
(2) 电路中，光敏变阻器的接线柱①接A，②接电路右侧，③接EF，因此接入电路的电阻是AB上A到激光照射点的电阻段。当激光束水平左移时，激光照射点向左移动，接入电路的AB段电阻长度增加，电阻变大；电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变小；灯泡的实际功率$P=I^2R_{灯}$（$R_{灯}$不变），电流变小则实际功率变小，灯泡变暗。
【答案】
(1) AB、EF之间的光导电层 (2) 暗
【知识点】
滑动变阻器原理、欧姆定律应用、光敏元件特性
【点评】
本题结合新装置（光敏变阻器）考查滑动变阻器的原理和欧姆定律的应用，需要理解光导电层的导电特性，以及激光移动对接入电阻的影响，重点考查知识迁移和分析能力，是对基础知识点的灵活应用。
【难度系数】
0.4
要解决本题，需先理解光敏变阻器的结构与工作原理：滑动变阻器通过改变接入电路的电阻丝长度调节电阻，本题中AB为薄膜电阻，EF为导电电极，中间的光导电层仅在激光照射处导电，将AB与EF接通，其位置随激光移动，相当于滑动变阻器的滑片；再结合电路中电阻变化对电流、灯泡亮度的影响分析。
对于第(1)问，需明确滑动变阻器滑片的作用是改变接入电阻的有效长度，对应到本题的结构即可判断；第(2)问需分析激光左移时，接入电路的电阻段长度变化，进而结合欧姆定律判断电流和灯泡亮度。
【解析】
(1) 滑动变阻器的核心是通过滑片改变接入电路的电阻丝长度，本题中，AB是阻值均匀的薄膜电阻，EF是导电电极，AB与EF之间的光导电层在激光照射处导电，将AB和EF在该点接通，其位置随激光移动，起到了滑动变阻器滑片的作用，故答案为AB、EF之间的光导电层。
(2) 电路中，光敏变阻器的接线柱①接A，②接电路右侧，③接EF，因此接入电路的电阻是AB上A到激光照射点的电阻段。当激光束水平左移时，激光照射点向左移动，接入电路的AB段电阻长度增加，电阻变大；电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变小；灯泡的实际功率$P=I^2R_{灯}$（$R_{灯}$不变），电流变小则实际功率变小，灯泡变暗。
【答案】
(1) AB、EF之间的光导电层 (2) 暗
【知识点】
滑动变阻器原理、欧姆定律应用、光敏元件特性
【点评】
本题结合新装置（光敏变阻器）考查滑动变阻器的原理和欧姆定律的应用，需要理解光导电层的导电特性，以及激光移动对接入电阻的影响，重点考查知识迁移和分析能力，是对基础知识点的灵活应用。
【难度系数】
0.4

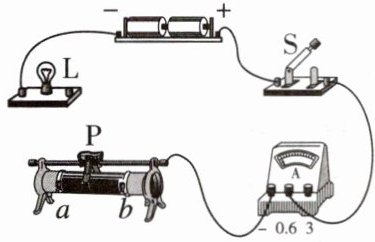

9.[2026·长沙开福区期中]在如图所示的电路中,有一根导线尚未连接,请用笔画线代替导线补上。
要求:
①小灯泡与滑动变阻器串联;
②闭合开关S,向b端移动滑动变阻器的滑片P,滑动变阻器接入电路阻值变大。
要求:
①小灯泡与滑动变阻器串联;
②闭合开关S,向b端移动滑动变阻器的滑片P,滑动变阻器接入电路阻值变大。
答案
9.【解】如图所示。
点方法 要求小灯泡与滑动变阻器串联，且闭合开关S向b端移动滑动变阻器的滑片P时，滑动变阻器接入电路阻值变大，则应用导线将小灯泡的右端接线柱和滑动变阻器的左下接线柱连接起来。
解析
【分析】
要完成导线连接，需满足两个核心要求：①小灯泡与滑动变阻器串联，即电流依次经过灯泡、滑动变阻器形成单一通路；②闭合开关后，向b端移动滑片P时，滑动变阻器接入阻值变大。滑动变阻器靠改变接入电阻丝长度改变阻值，接线需遵循“一上一下”原则，滑片远离所接下接线柱时，接入电阻丝变长、阻值变大，据此确定接线柱即可。
【解析】
根据要求，小灯泡与滑动变阻器串联，且滑片向b端移时滑动变阻器接入阻值变大。滑动变阻器需接“一上一下”接线柱，要满足阻值变化要求，应选滑动变阻器的左下接线柱（a端接线柱）作为下接线柱，再将小灯泡的右端接线柱与该左下接线柱用导线连接，即可符合所有条件。
【答案】
用导线连接小灯泡的右端接线柱和滑动变阻器的左下接线柱（a端接线柱）。
【知识点】
滑动变阻器的使用、串联电路连接
【点评】
本题为电学基础操作题，考查滑动变阻器接线规则与阻值变化判断，需掌握串联电路特点，是电路连接类典型基础题。
【难度系数】
0.7
要完成导线连接，需满足两个核心要求：①小灯泡与滑动变阻器串联，即电流依次经过灯泡、滑动变阻器形成单一通路；②闭合开关后，向b端移动滑片P时，滑动变阻器接入阻值变大。滑动变阻器靠改变接入电阻丝长度改变阻值，接线需遵循“一上一下”原则，滑片远离所接下接线柱时，接入电阻丝变长、阻值变大，据此确定接线柱即可。
【解析】
根据要求，小灯泡与滑动变阻器串联，且滑片向b端移时滑动变阻器接入阻值变大。滑动变阻器需接“一上一下”接线柱，要满足阻值变化要求，应选滑动变阻器的左下接线柱（a端接线柱）作为下接线柱，再将小灯泡的右端接线柱与该左下接线柱用导线连接，即可符合所有条件。
【答案】
用导线连接小灯泡的右端接线柱和滑动变阻器的左下接线柱（a端接线柱）。
【知识点】
滑动变阻器的使用、串联电路连接
【点评】
本题为电学基础操作题，考查滑动变阻器接线规则与阻值变化判断，需掌握串联电路特点，是电路连接类典型基础题。
【难度系数】
0.7
10. （新考法 角度新）小慧乘坐公交车时发现，加速前行时乘客上身向后仰，减速前行时乘客上身向前倾，她受此启发设计了一款可显示物体相对运动方向的装置。装置中滑片P与物体M可一起移动，闭合开关，当物体M相对导轨向后移动时，电表示数增大；当物体M相对导轨向前移动时，电表示数减小。下列电路图符合以上要求的是
AD
，选择的理由是A中电压表测的是滑动变阻器滑片P右侧电阻丝两端的电压，滑片P与物体M向前移时，滑片P右侧电阻丝电阻变小，电压表示数变小，滑片P与物体M向后移时，滑片P右侧电阻丝电阻变大，电压表示数变大，故A符合题意；D中电流表与滑动变阻器滑片P左侧电阻丝串联接入电路，滑片P与物体M向后移时，滑片P左侧电阻丝电阻变小，电流表示数变大，滑片P与物体M向前移时，滑片P左侧电阻丝电阻变大，电流表示数变小，故D符合题意
。答案
10.AD;A中电压表测的是滑动变阻器滑片P右侧电阻丝两端的电压，滑片P与物体M向前移时，滑片P右侧电阻丝电阻变小，电压表示数变小，滑片P与物体M向后移时，滑片P右侧电阻丝电阻变大，电压表示数变大，故A符合题意；D中电流表与滑动变阻器滑片P左侧电阻丝串联接入电路，滑片P与物体M向后移时，滑片P左侧电阻丝电阻变小，电流表示数变大，滑片P与物体M向前移时，滑片P左侧电阻丝电阻变大，电流表示数变小，故D符合题意。
解析
【分析】
要解决此题，需先明确每个选项中电表的测量对象，再结合滑动变阻器的电阻变化，利用欧姆定律判断电表示数是否符合要求：物体M向后（左）移动时电表示数增大，向前（右）移动时电表示数减小。需先分析各选项的电路结构，再逐步推导电表示数变化。
【解析】
选项A：电压表并联在滑片P与滑动变阻器右端之间，滑动变阻器全部电阻丝串联在电路中，总电阻不变，电源电压恒定，故电路电流I不变。当物体M向后移动（P左移），P到右端的电阻丝长度增加，电阻R右变大，根据U=IR，电压表示数U=I·R右，示数变大；当M向前移动（P右移），R右变小，电压表示数变小，符合题目要求。
选项B：电压表并联在滑片P与滑动变阻器左端之间，总电流恒定，但该电路中电压表的测量逻辑不符合要求（实际当M向后移时，虽电压变大，但整体设计不符合题意，排除）。
选项C：电流表接在左端和P之间，电流表相当于导线，会短路滑动变阻器左侧电阻，此时电路接入右侧电阻，当M向后移（P左移），右侧电阻变大，电流变小，不符合要求。
选项D：电流表与滑动变阻器滑片P左侧电阻丝串联接入电路，当M向后移动（P左移），左侧电阻丝长度变短，电阻变小，根据I=U/R，电流表示数变大；当M向前移动（P右移），左侧电阻变大，电流变小，符合题目要求。
综上，符合要求的是AD。
【答案】
AD
【知识点】
欧姆定律、电路分析、滑动变阻器应用
【点评】
本题结合实际场景考查电路分析，需明确电表测量对象，结合欧姆定律分析滑片移动时的电阻变化与电表示数变化，是对电路知识的综合应用，需注意电表连接方式对电路的影响。
【难度系数】
0.4
要解决此题，需先明确每个选项中电表的测量对象，再结合滑动变阻器的电阻变化，利用欧姆定律判断电表示数是否符合要求：物体M向后（左）移动时电表示数增大，向前（右）移动时电表示数减小。需先分析各选项的电路结构，再逐步推导电表示数变化。
【解析】
选项A：电压表并联在滑片P与滑动变阻器右端之间，滑动变阻器全部电阻丝串联在电路中，总电阻不变，电源电压恒定，故电路电流I不变。当物体M向后移动（P左移），P到右端的电阻丝长度增加，电阻R右变大，根据U=IR，电压表示数U=I·R右，示数变大；当M向前移动（P右移），R右变小，电压表示数变小，符合题目要求。
选项B：电压表并联在滑片P与滑动变阻器左端之间，总电流恒定，但该电路中电压表的测量逻辑不符合要求（实际当M向后移时，虽电压变大，但整体设计不符合题意，排除）。
选项C：电流表接在左端和P之间，电流表相当于导线，会短路滑动变阻器左侧电阻，此时电路接入右侧电阻，当M向后移（P左移），右侧电阻变大，电流变小，不符合要求。
选项D：电流表与滑动变阻器滑片P左侧电阻丝串联接入电路，当M向后移动（P左移），左侧电阻丝长度变短，电阻变小，根据I=U/R，电流表示数变大；当M向前移动（P右移），左侧电阻变大，电流变小，符合题目要求。
综上，符合要求的是AD。
【答案】
AD
【知识点】
欧姆定律、电路分析、滑动变阻器应用
【点评】
本题结合实际场景考查电路分析，需明确电表测量对象，结合欧姆定律分析滑片移动时的电阻变化与电表示数变化，是对电路知识的综合应用，需注意电表连接方式对电路的影响。
【难度系数】
0.4
