5. 如图所示，$A'B'$是物体$AB$在平面镜中的像。请在平面镜前作出物体$AB$。

5.

【分析】要作出物体AB，需依据平面镜成像的核心特点：像与物体关于镜面对称，即对应点的连线垂直于镜面，且两点到镜面的距离相等。因此，只需分别确定像点A'、B'关于平面镜的对称点A、B，再连接这两个对称点，即可得到物体AB。
【解析】1. 过像点A'作平面镜的垂线，延长该垂线，在平面镜的另一侧截取点A，使A到镜面的距离等于A'到镜面的距离，得到物体的端点A；2. 用相同方法，过像点B'作平面镜的垂线，延长后在另一侧截取点B，使B到镜面的距离等于B'到镜面的距离，得到物体的端点B；3. 用直线连接A、B，线段AB即为所求的物体。
【答案】
【知识点】平面镜成像作图、平面镜成像特点
【点评】本题是平面镜成像的基础作图题，利用对称法确定物体位置，是光学部分的常考基础题型，需熟练掌握像与物的对称关系。
【难度系数】0.6

6. 利用平面镜成像的特点，在图中画出摄影师看到太阳在湖水中的像的光路图。

6.

【分析】
要画出摄影师看到太阳在湖水中的像的光路，需利用平面镜成像“像与物体关于镜面对称”的特点。解题思路：先确定太阳的像，再通过像与摄影师的连线找到水面的入射点，最后画出入射光线和反射光线，明确光线方向。
【解析】
1. 根据平面镜成像特点，作出太阳关于水面（平面镜）的对称点，即为太阳在水中的像，用虚线表示；
2. 连接像点与摄影师的眼睛，该连线与水面的交点为入射点O；
3. 连接太阳与入射点O，标上箭头（方向从太阳指向O，为入射光线）；
4. 连接入射点O与摄影师的眼睛，标上箭头（方向从O指向摄影师，为反射光线），完成光路图。
【答案】

【知识点】
平面镜成像、光的反射光路
【点评】
本题是光学基础作图题，考查平面镜成像特点在光路中的应用，核心是利用对称法确定入射点，属于需掌握的常规作图题型。
【难度系数】
0.5

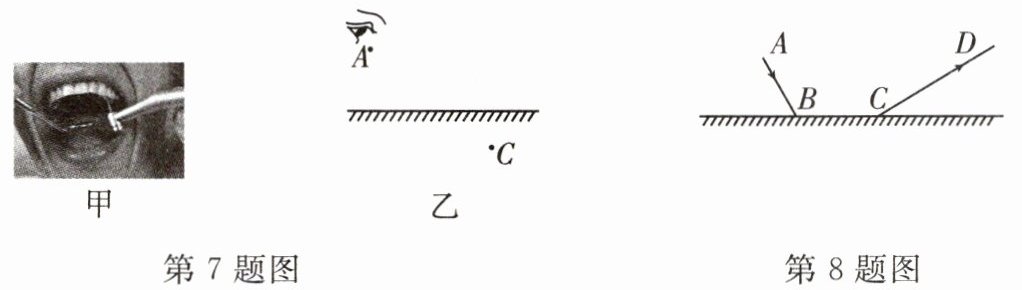

7. 如图甲所示，牙科医生用一个带杆的平面镜给患者检查。图乙中的C点为牙齿B在镜中成像的位置。请画出医生在A点通过平面镜看到这颗牙齿B的光路图。（要求：入射点用O标出）

7.

【分析】
要画出医生在A点通过平面镜看到牙齿B的光路，需利用平面镜成像的特点：像与物体关于镜面对称，且反射光线的反向延长线经过像点。解题思路为：①连接A点和像点C，直线AC与平面镜的交点即为入射点O；②连接B与O得到入射光线，箭头指向O；③连接O与A得到反射光线，箭头指向A，同时标注入射点O。
【解析】
1. 确定入射点：连接A、C两点，直线AC与平面镜的交点为入射点O；
2. 画入射光线：用直线连接B和O，箭头方向指向O（表示光线从牙齿B射向平面镜）；
3. 画反射光线：用直线连接O和A，箭头方向指向A（表示光线经平面镜反射后射向医生的眼睛A点）；
4. 标注入射点O，完成光路图。
【答案】

【知识点】
平面镜成像光路、光的反射定律
【点评】
本题考查平面镜成像光路的作图，核心是利用像点确定入射点，结合光的反射规律完成光路，属于基础作图题，需掌握像与物的对称关系及光路箭头的标注规则。
【难度系数】
0.5

8. 如图所示，AB是由点光源S发出的一条入射光线，CD是由点光源S发出的另一条入射光线的反射光线。请在图中确定点光源S和它在平面镜中的像$S'$的位置，并完成光路图。

8.

【分析】
要确定点光源S和其在平面镜中的像$S'$，需依据平面镜成像的核心规律：反射光线的反向延长线必经过像点，且像与物关于镜面对称。解题思路为：先将反射光线CD反向延长，定位像点所在的直线；再通过像物对称关系确定点光源S；最后补全入射光线，完成完整光路。
【解析】
1. 反向延长反射光线CD，使其与平面镜交于点C，这条反向延长线是像点$S'$的位置所在；
2. 根据平面镜成像特点（像与物关于镜面对称），过$S'$作平面镜的垂线，在垂线的镜面另一侧取点S，使S到镜面的距离等于$S'$到镜面的距离，该点即为点光源S；
3. 连接S与入射点B，得到入射光线SB，此时AB是S发出的入射光线，符合题意；连接S与C，验证SC为入射光线，CD为对应的反射光线，完成整个光路图。
【答案】

【知识点】
平面镜成像，光的反射
【点评】
本题是平面镜成像作图的基础题型，核心考查对平面镜成像规律和光的反射规律的应用，通过“反射光线找像点、对称法找物点”的思路完成作图，是光学作图的典型练习，难度适中。
【难度系数】
0.6

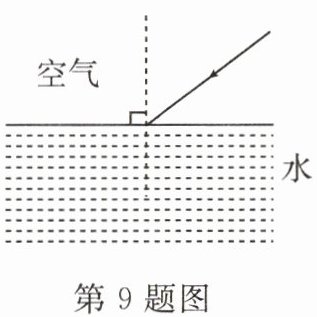

9. 如图所示，一束光从空气斜射向水面。请画出这条入射光线的折射光线。

9.

【分析】
要画出光从空气斜射入水中的折射光线，需依据光的折射规律：光从空气斜射入水等介质时，折射光线向法线方向偏折，折射角小于入射角。首先确定图中的入射点和法线，入射光线在空气侧，因此折射光线应在水中，且向法线偏折，折射角小于入射角，据此完成作图。
【解析】
根据光的折射规律，光从空气斜射入水中时，折射光线与入射光线分居法线两侧，折射光线向法线偏折，折射角小于入射角。以入射点为端点，在水中画出折射光线，使折射光线靠近法线，满足折射角小于入射角的要求，即可得到正确的折射光线，与参考答案一致。
【答案】
9.
【知识点】
光的折射规律
【点评】
本题是光学基础作图题，考查光的折射规律的应用，需牢记光从空气斜射入水中时折射光线的偏折特点，难度适中，是学生应掌握的基础知识点。
【难度系数】
0.6

10. 如图所示，向碗中加水，眼睛在A处看到硬币的像在B点。请在图中画出过A点的折射光线和对应的入射光线，并标出入射角α。

10.

【分析】
要画出过A点的折射光线和入射光线，需依据光的折射规律：光从水中斜射入空气中时，折射角大于入射角，人眼逆着折射光线看到的是硬币的虚像，虚像位置为B点。解题思路：①连接A与水面的交点，得到折射光线（方向指向A）；②过水面入射点作垂直水面的法线；③连接硬币实际位置与入射点，得到入射光线；④标注入射光线与法线的夹角为入射角α。
【解析】
1. 确定折射光线：连接眼睛A和水面上的交点（图中虚线与水面的交点），该线段为折射光线，箭头方向从水面指向A；
2. 作法线：过水面的入射点，作垂直于水面的虚线，即为法线；
3. 确定入射光线：连接硬币的实际位置与入射点，箭头方向从硬币指向入射点，此为入射光线；
4. 标注入射角：入射光线与法线的夹角即为入射角α，在图中标出该角并标注α。
【答案】

【知识点】
光的折射、入射角
【点评】
本题考查光的折射规律的实际应用，核心是理解人眼看到虚像的原理，即折射光线的反向延长线过虚像点，需掌握折射光线、入射光线及法线的画法，属于光学基础题。
【难度系数】
0.5

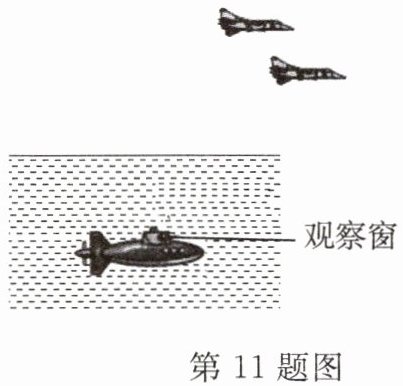

11. 如图所示，有两架飞机，一架是实际的飞机，另一架是从潜水艇上观察到的该飞机的像。请在图中作出相应的光路图，并用A标出实际的飞机，A'标出观察到的飞机。（作图要求：折射点用O标出，两个飞机上的作图点选同一位置）

11.

【分析】
要解决这个问题，需利用光的折射规律：光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。潜水艇中的人看到的飞机是光的折射形成的虚像，虚像位置比实际飞机更高。解题步骤：①确定水面上的折射点O；②连接潜水艇观察点与O，得到折射光线；③连接实际飞机A与O，得到入射光线（光从空气进入水中）；④折射光线的反向延长线即为虚像A'的位置，A'是观察到的飞机，A是实际飞机。
【解析】
根据光的折射规律，当光从空气斜射入水中时，折射角小于入射角，折射光线向法线偏折。作图步骤如下：
1. 在水面上选取折射点O（在潜水艇观察点与飞机连线的大致位置）；
2. 连接潜水艇的观察点与O，此为折射光线（方向指向潜水艇）；
3. 连接实际飞机A与O，此为入射光线（方向从飞机指向O，即光从空气进入水中）；
4. 折射光线的反向延长线交于A'，A'即为潜水艇中观察到的飞机的虚像，A为实际飞机，O为折射点，符合题目要求。
【答案】

【知识点】
光的折射现象、光的折射规律
【点评】
本题考查光的折射规律的实际应用，结合潜水艇观察飞机的场景，需要理解虚像的形成原理，区分入射光线与折射光线的方向，难度适中，能有效考查学生对折射规律的掌握程度。
【难度系数】
0.5
