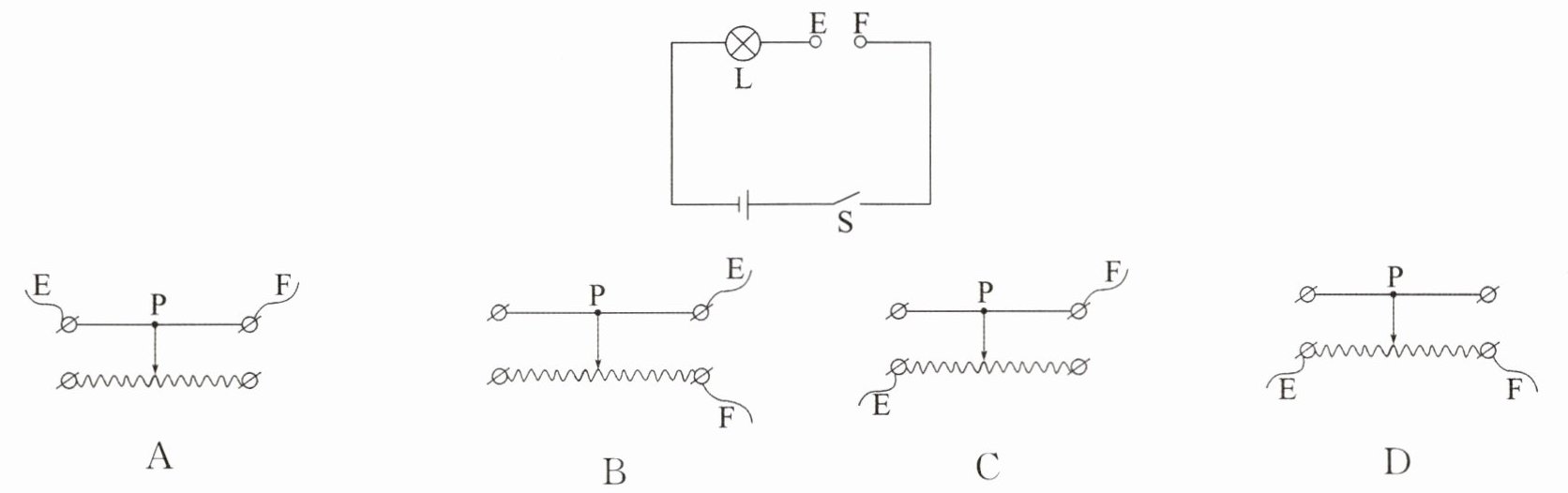

【学以致用1】小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（）

B [解析]滑动变阻器要“一上一下”接入电路，A、D错误；要求滑动变阻器的滑片P向左移动时灯泡变暗，则滑动变阻器的滑片向左移动时电阻变大，故滑动变阻器右下接线柱连入电路中，B正确，C错误。

【学以致用2】一种调节收音机音量兼开关的调节器如图所示，要使收音机音量减小，应该向端移动滑片P；若要关闭收音机，滑片P应该接在处。（均选填“a”“b”或“c”）

b a [解析]工作过程中，电阻丝c端和滑片之间的部分接入电路；要使收音机的音量减小，也就是电路中电流减小，电阻丝连入电路的阻值变大，滑片应该向b端移动；若要关闭收音机，则应使电阻丝处于断路状态，滑片P应该接在a处。

知识点3 电阻箱

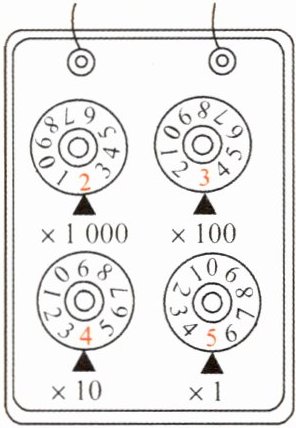

1.常见旋盘式电阻箱:接入电路后,通过调节旋钮,改变接入电路的电阻。元件符号是$\boxed{\mathrm{---}\!\!\nearrow\!\!\mathrm{---}}$。各旋盘下面“▲”所对应的示数乘相应的倍数,再将它们相加就能够读出其接入电路的电阻。如图所示,电阻箱的读数为$2×1000\ \Omega +3×100\ \Omega +4×10\ \Omega +5×1\ \Omega =2345\ \Omega$。
2.插入式电阻箱:当把铜塞拔出时,下面的电阻丝就接入电路;把铜塞插入时,电阻丝被短路,就不会接入电路。

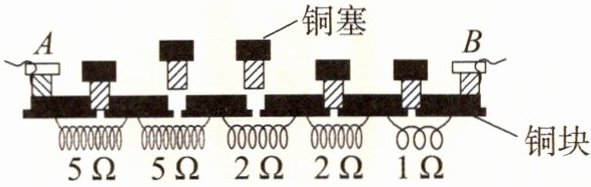

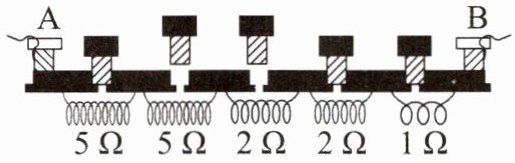

【学以致用3】插入式电阻箱的结构示意图如图所示,它的最大电阻为,图中A、B两个接线柱之间的电阻是。

15Ω 7Ω [解析]当5个铜塞都拔出时，5根电阻丝串联，总电阻为R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω；图中，A、B间有2个铜塞被拔出，接入电路的电阻值为5Ω+2Ω=7Ω，则A、B两个接线柱之间的电阻是7Ω。
