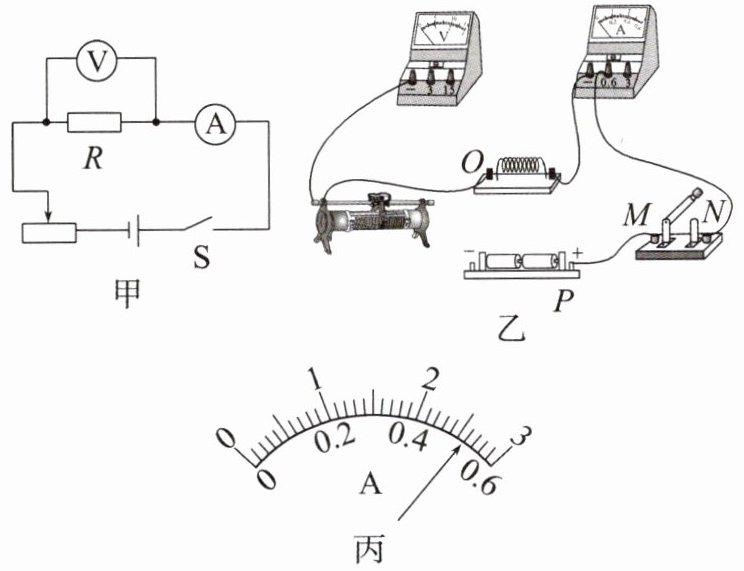

5.(山东聊城期中)某小组在“探究电压一定时,电流与电阻的关系”实验中,设计的电路图如图甲所示。

(1)根据电路图甲,用笔画线代替导线将图乙中的电路补充完整。
(2)正确连接电路,闭合开关后,发现电流表、电压表均无示数,将另一电压表的两端依次连接图乙中的M与N、N与O、O与P,分别显示0、0、3.0 V,由此判断电路故障为。
(3)排除以上故障后,接入4Ω的定值电阻,闭合开关,调节滑动变阻器,使电压表的示数为2.0 V,此时电流表的示数如图丙所示,为A。
(4)断开开关,用5Ω的定值电阻替换4Ω的定值电阻后,闭合开关,接下来的操作是,并记录电流表的示数。

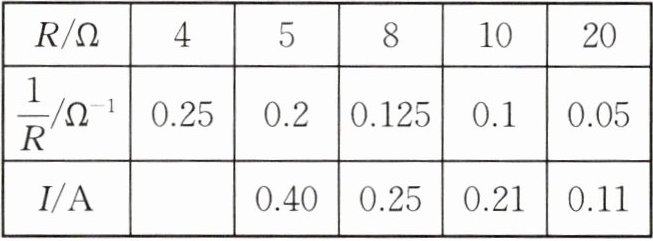

(5)更换不同的定值电阻进行实验,得到如下数据:

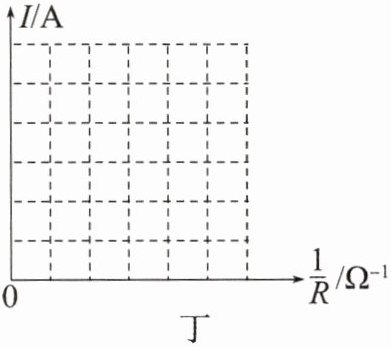

分析数据,小华发现保持电压不变时,通过导体的电流随着电阻的增大而减小,猜想电流与电阻成反比。为了验证他的猜想,请在图丁中描点并作出$I-\frac{1}{R}$图像。

(6)根据图像得出结论:实验误差允许范围内,在电压一定的情况下,通过导体的电流与成正比,即电流与成反比。

5.(1)如图1所示 (2)导线PM断路 (3)0.52 (4)向左移动滑动变阻器的滑片,使电压表的示数为2.0 V (5)如图2所示 (6)电阻的倒数 电阻
[解析](1)由题图甲可知,滑动变阻器和定值电阻串联,且滑片向右移动时,滑动变阻器接入电路的电阻减小,所以选择滑动变阻器的右下接线柱;电压表并联在定值电阻两端,由于电源是2节干电池,电源电压是3 V,所以电压表的测量范围选择0~3 V。
(2)闭合开关后,发现电流表、电压表均无示数,说明电路中存在断路故障,将另一电压表的两端连接题图乙中的O与P显示3.0 V,说明OP之间断路;电压表的两端分别连接在M与N、N与O之间示数都是0,说明M与N,N与O之间完好,所以是导线PM断路。(3)由题图乙可知,电流表选择0~0.6 A的测量范围,分度值是0.02 A,由题图丙可知,电流表的示数是0.52 A。(4)断开开关,用5 Ω的定值电阻替换4 Ω的定值电阻后,由串联分压可知,定值电阻两端的电压变大,探究电流和电阻的关系,应保持电压不变,需要向左移动滑动变阻器的滑片,增大滑动变阻器接入电路的阻值,使电压表的示数为2.0 V。(5)根据题表中数据,利用描点法画出I-1/R图像。(6)由题图丁可知,实验误差范围内,图像是一条过原点的直线,说明在电压一定时,电流和电阻的倒数成正比,即电流和电阻成反比。

6.(浙江衢州)小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
(1)图中M、N之间应连入(选填“定值电阻”或“小灯泡”)。
(2)图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压将(填变化情况)。

答案 P19

6.(1)定值电阻 (2)变小 [解析](1)电流与电压和电阻都有关系。探究电流与电压的关系时,需要保持电阻一定,而小灯泡灯丝电阻随温度变化而变化,所以在M、N之间需要连入定值电阻。(2)题图中M、N之间若接入定值电阻,闭合开关,当滑动变阻器滑片向左移动时,滑动变阻器接入电路的电阻减小,则电路中的总电阻减小,电路中的电流增大,定值电阻两端的电压增大,根据串联电路的电压规律可知,滑动变阻器两端的电压变小。
