【学以致用2】在如图所示的电路中，保持滑动变阻器的滑片不动，开关由a拨到b，电磁铁的磁性（选填“增强”“减弱”或“不变”）。保持开关位置不变，将滑动变阻器的滑片向（选填“左”或“右”）移动，电磁铁的磁性增强。

减弱 左 [解析]将开关S由a拨到b时,保持滑动变阻器滑片位置不变,即电路中的电流不变,但线圈匝数减少,则电磁铁的磁性减弱。保持开关位置不变,将滑动变阻器的滑片向左移动时,电路的总电阻减小,电路中的电流变大,则电磁铁的磁性增强。

知识点3 电磁继电器 难点

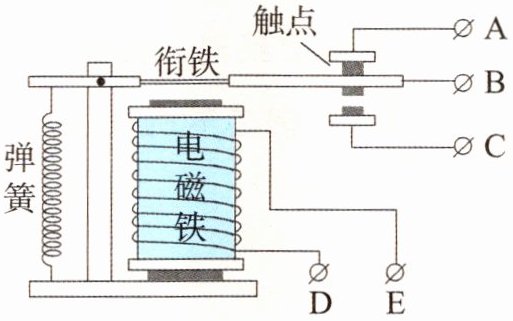

1.结构:电磁继电器由电磁铁、衔铁、弹簧、触点组成,如图所示。

(1)低压控制电路:电磁铁是关键部分。
(2)高压工作电路:通过电磁铁控制电路的通断。
2.工作过程:当较低的电压加在接线柱D、E两端,较小的电流流过线圈时,电磁铁具有了磁性,把衔铁吸下,使B、C两个接线柱所连的触点接通,较大的电流就可以通过B、C带动机器工作了。
[小贴士]电磁继电器的实质:一个由电磁铁控制的开关。
3.作用
(1)用低电压、弱电流的控制电路来控制高电压、强电流的工作电路。
(2)能实现遥控和生产自动化。

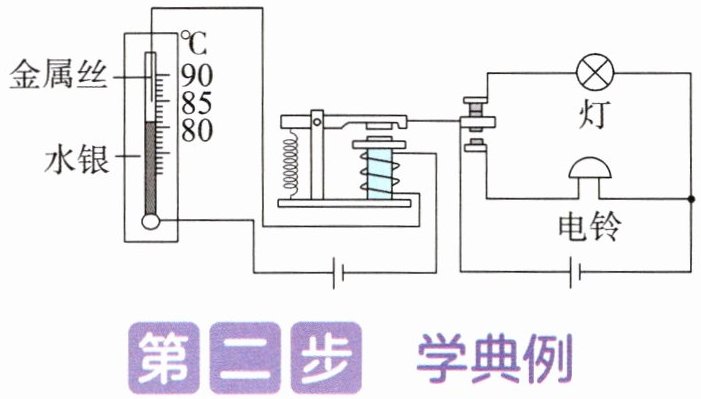

【学以致用3】一个利用电磁继电器实现温度自动控制的装置如图所示。水银是导体,当温度达到℃时,水银把电路连通,电磁铁(选填“有”或“无”)磁性,工作电路中(选填“灯亮”或“电铃响”)。

85 有 电铃响 [解析]分析题图可知,当温度计内水银液面达到85 ℃刻度处时,水银把电路接通,左边控制电路中有电流通过,电磁铁具有磁性;在电磁铁的吸引下,衔铁向下移动,使电铃所在电路闭合,所以电铃响。
