8. 测灯泡电阻的实验中，电源电压恒为4.5 V，灯泡额定电压为2.5 V。

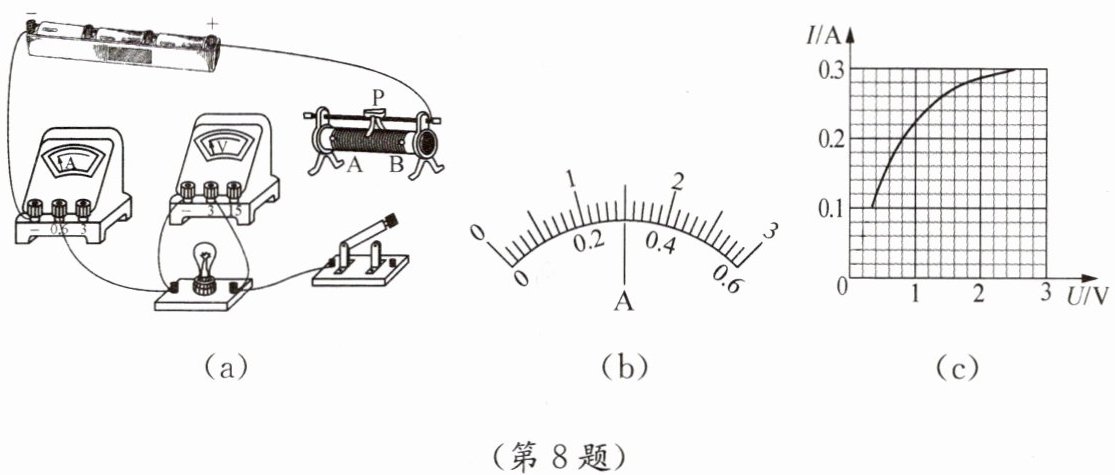

（1）请用笔画线代替导线，将图(a)中的电路连接完整，要求滑动变阻器的滑片P置于B端时，滑动变阻器接入电路的阻值最大。
（2）闭合开关后，发现灯泡不亮，电压表、电流表示数均较小，接下来的操作是，多次改变小灯泡两端电压，记录电压表、电流表示数，当小灯泡两端电压为2.5 V时，电流表示数如图(b)所示，为 A，此时小灯泡的电阻为 Ω。（保留一位小数）
（3）根据实验数据绘制I-U图像，如图(c)所示，发现此图像不是直线，主要原因是灯丝电阻受的影响。
（4）实验中滑动变阻器的规格可能是。
A. 10 Ω 2 A B. 20 Ω 2 A C. 50 Ω 1.5 A
（5）将上述实验中的灯泡与一个10 Ω的定值电阻串联在电源电压为4 V的电路中，则定值电阻两端电压为 V。
（1）请用笔画线代替导线，将图(a)中的电路连接完整，要求滑动变阻器的滑片P置于B端时，滑动变阻器接入电路的阻值最大。
（2）闭合开关后，发现灯泡不亮，电压表、电流表示数均较小，接下来的操作是，多次改变小灯泡两端电压，记录电压表、电流表示数，当小灯泡两端电压为2.5 V时，电流表示数如图(b)所示，为 A，此时小灯泡的电阻为 Ω。（保留一位小数）
（3）根据实验数据绘制I-U图像，如图(c)所示，发现此图像不是直线，主要原因是灯丝电阻受的影响。
（4）实验中滑动变阻器的规格可能是。
A. 10 Ω 2 A B. 20 Ω 2 A C. 50 Ω 1.5 A
（5）将上述实验中的灯泡与一个10 Ω的定值电阻串联在电源电压为4 V的电路中，则定值电阻两端电压为 V。
答案
解：
（1）将滑动变阻器的左下接线柱A与开关右侧的接线柱相连，再将开关左侧的接线柱与电流表的“0.6”接线柱相连，此时滑片P置于B端时，滑动变阻器接入电路的电阻丝最长，阻值最大。
（2）向左移动滑动变阻器的滑片，减小接入电路的阻值，观察灯泡是否发光；
电流表选用0~0.6A量程，分度值为0.02A，示数为0.3 A；
此时小灯泡的电阻：$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}\approx8.3\ \Omega$。
（3）温度
（4）C
（5）灯泡与10Ω定值电阻串联时电流处处相等，总电压为4V，满足$U_{\mathrm{灯}} + I×10\ \Omega=4\ \mathrm{V}$，结合I-U图像可得当电流为0.25A时，灯泡两端电压为1.5V，符合总电压要求，因此定值电阻两端电压$U_R=I×10\ \Omega=0.25\ \mathrm{A}×10\ \Omega=2.5\ \mathrm{V}$。
（1）将滑动变阻器的左下接线柱A与开关右侧的接线柱相连，再将开关左侧的接线柱与电流表的“0.6”接线柱相连，此时滑片P置于B端时，滑动变阻器接入电路的电阻丝最长，阻值最大。
（2）向左移动滑动变阻器的滑片，减小接入电路的阻值，观察灯泡是否发光；
电流表选用0~0.6A量程，分度值为0.02A，示数为0.3 A；
此时小灯泡的电阻：$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}\approx8.3\ \Omega$。
（3）温度
（4）C
（5）灯泡与10Ω定值电阻串联时电流处处相等，总电压为4V，满足$U_{\mathrm{灯}} + I×10\ \Omega=4\ \mathrm{V}$，结合I-U图像可得当电流为0.25A时，灯泡两端电压为1.5V，符合总电压要求，因此定值电阻两端电压$U_R=I×10\ \Omega=0.25\ \mathrm{A}×10\ \Omega=2.5\ \mathrm{V}$。
