某同学在用电流表测量$\mathrm{L}_1$、$\mathrm{L}_2$组成的串联电路中的电流时，组装了如图3-9所示的电路，这将会出现什么样的情况？请你动手做一做，并分析原因。

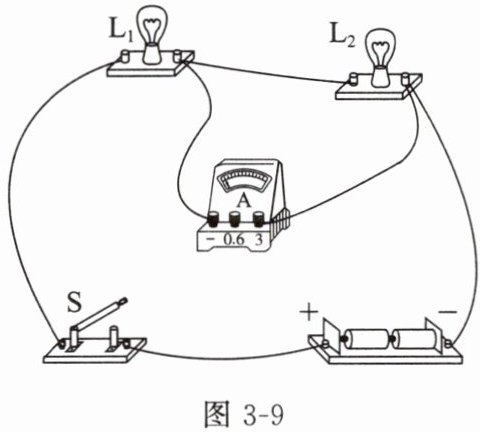

图3-9

解：
出现的情况：
1. 灯泡$\mathrm{L}_1$发光，$\mathrm{L}_2$不发光；
2. 电流表指针反向偏转，无法正常读数，严重时会损坏电流表。
原因：
电流表的内阻极小，相当于导线，并联在$\mathrm{L}_2$两端，将$\mathrm{L}_2$短路，因此没有电流通过$\mathrm{L}_2$，$\mathrm{L}_2$不发光，电流经$\mathrm{L}_1$、电流表形成通路，$\mathrm{L}_1$可以正常发光；
同时电流从电流表的负接线柱流入、正接线柱流出，电流表正负接线柱接反，导致指针反向偏转，无法正确测量电流，甚至会损坏电流表。
