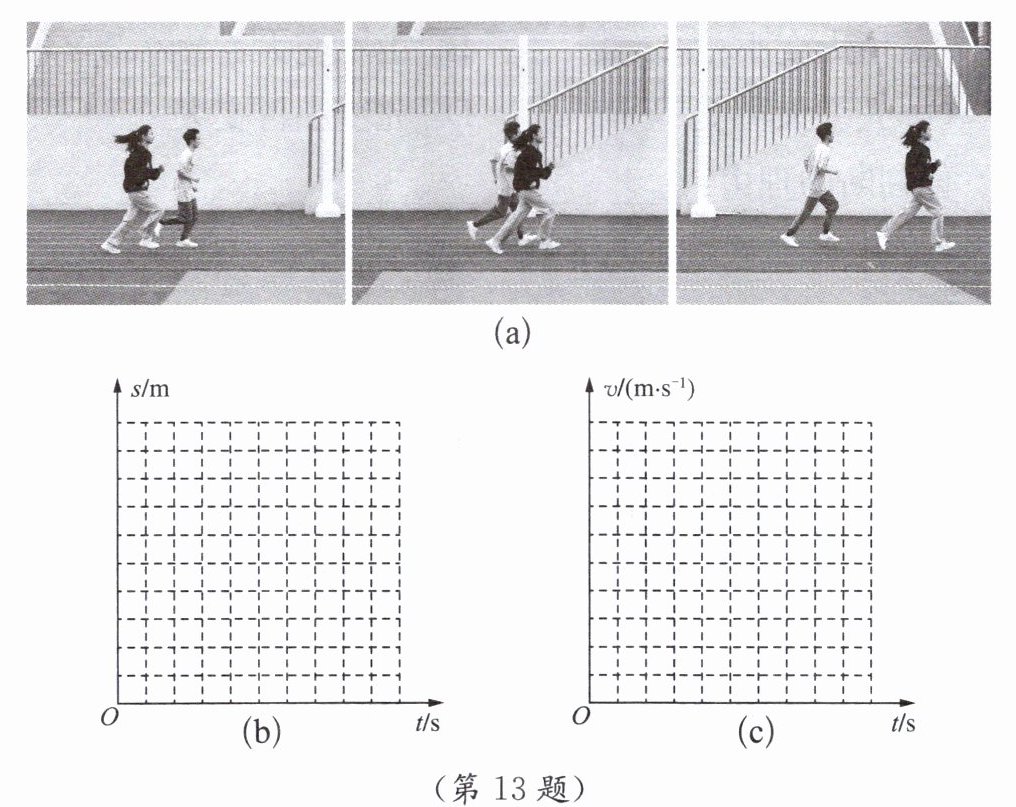

13. 如图(a)所示是两位同学在一段时间内以不同的速度做匀速直线运动的三幅照片,请你分别在图(b)和图(c)中用图像表示男、女同学的大致运动情况。

【解析】：
本题考查对匀速直线运动的理解以及$s-t$图像和$v-t$图像的绘制。匀速直线运动是指物体在直线上运动，且速度保持不变。在$s-t$图像中，匀速直线运动表现为一条过原点的倾斜直线，斜率表示速度；在$v-t$图像中，匀速直线运动表现为一条平行于时间轴的直线。
观察图(a)可知，在相同时间间隔内，男同学的位移比女同学的位移大，根据速度公式$v = \frac{s}{t}$可知，男同学的速度大于女同学的速度。
对于图(b) $s-t$图像：
由于两人都做匀速直线运动，所以两人的$s-t$图像都是过原点的倾斜直线。
因为男同学速度大，在相同时间内位移大，所以男同学的$s-t$图像斜率更大。
对于图(c) $v-t$图像：
两人都做匀速直线运动，速度不变，所以两人的$v-t$图像都是平行于时间轴的直线。
男同学速度大，所以男同学的$v-t$图像在女同学的上方。
【答案】：
图(b) $s-t$图像：
过原点分别作两条倾斜直线，代表男同学的直线斜率大于代表女同学的直线斜率。
图(c) $v-t$图像：
分别作两条平行于时间轴的直线，代表男同学的直线在代表女同学的直线上方。
图略。
