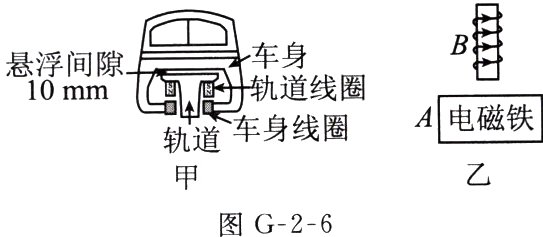

7. 上海的磁浮列车示意图如图G-2-6甲所示，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端是______极，列车靠电磁铁________（选填“同名”或“异名”）磁极相互________而悬浮起来. 图乙是一种磁浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上（紧靠铁轨上方）且电阻非常小的螺线管. B中电流方向如图乙所示，螺线管B与电磁铁A之间相互________（选填“排斥”或“吸引”），从而使列车悬浮在铁轨上方.
　

S　异名　吸引　排斥

三、解答题（共42分）

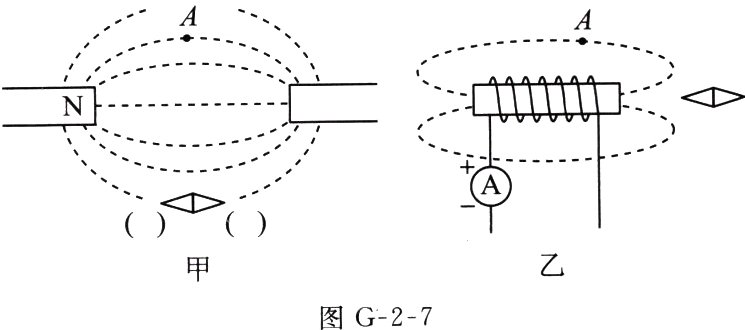

8. （8分）（2023苏州一模）（1）如图G-2-7甲所示是两个磁极靠近时磁感线的分布情况，根据图中标示的N极，在括号内标出静止小磁针的N、S极和A点磁感线的方向.
　　
（2）（2023南京模拟）在图乙中标出A处磁感线的方向和静止的小磁针的N极.

(1)图略　(2)图略

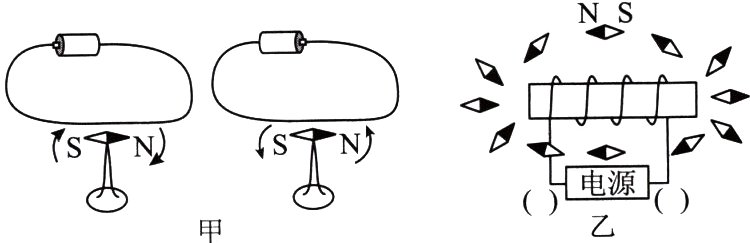

9. （14分）（2023苏州虎丘区期末）用如图G-2-8所示装置探究电生磁，步骤如下.
　
（1）根据图甲实验现象可知，电流的磁场方向与________方向有关.
（2）在图乙中根据小磁针的指向，标出螺线管的N、S极和电源的正、负极.
（3）根据图丙实验现象可知，在铁芯相同和________一定时，________________，电磁铁磁性越强. 断开开关，电磁铁________（选填“能”或“不能”）吸引大头针，说明电磁铁________________.

(1)电流
　　(2)如图所示
　　　　　
　　(3)电流　线圈匝数越多　不能　磁性消失

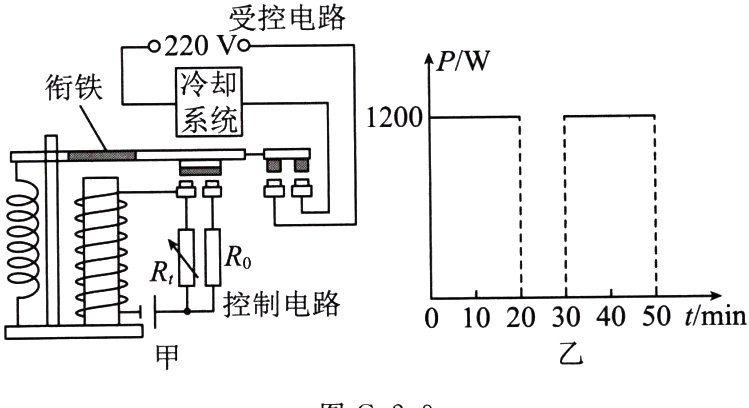

10. （20分）（2024盐城）如图G-2-9甲所示是科技小组设计的“智能温控小屋”简化电路，受控电路功率随时间的变化关系如图乙所示. 当室温上升至28℃时冷却系统开始工作，当室温降至23℃时停止工作. Rₜ为热敏电阻，其阻值随温度的升高而减小，当控制电路中的电流为0.15A时，衔铁刚好被吸下，控制电路电源电压恒为3V. 定值电阻R₀为100Ω，线圈电阻忽略不计. 求：
　　（1）受控电路30min内消耗的电能.
　　（2）受控电路工作时，通过电阻R₀的电流.
　　（3）热敏电阻Rₜ阻值的变化范围.
　　 图G-2-9

(1)受控电路30min内消耗的电能：$W = Pt = 1200\ W×20×60\ s = 1.44×10^{6}\ J$。
　　(2)衔铁被吸下时，受控电路工作，此时控制电路中$R_{0}$与$R_{t}$并联，由并联电路中电压的规律知，$R_{0}$两端的电压为$U_{0}=U = 3\ V$，通过电阻$R_{0}$的电流为$I_{0}=\frac{U_{0}}{R_{0}}=\frac{3\ V}{100\ \Omega}=0.03\ A$。
　　(3)当温度升高到28℃，衔铁刚好被吸下时，$R_{t}$的阻值最小，通过$R_{t}$的电流为0.15A，此时$R_{t}$的阻值为$R_{t}=\frac{U_{0}}{I}=\frac{3\ V}{0.15\ A}=20\ \Omega$，
　　冷却系统工作后，室温开始降低，由于$R_{t}$的阻值随温度的升高而减小，室温降至23℃时，衔铁刚好被弹回，此时$R_{t}$的阻值最大，通过$R_{t}$、$R_{0}$的总电流为0.15A，则通过$R_{t}$的电流为$I_{t}' = I - I_{0}=0.15\ A - 0.03\ A = 0.12\ A$，此时$R_{t}$的阻值为$R_{t}'=\frac{U_{0}}{I_{t}'}=\frac{3\ V}{0.12\ A}=25\ \Omega$，则热敏电阻$R_{t}$阻值的变化范围为20～25 $\Omega$。
