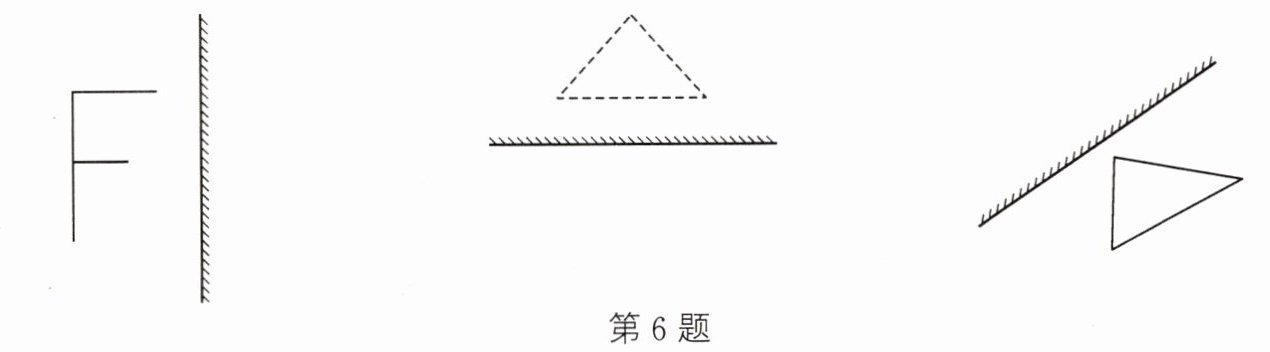

6. 已知下列平面镜成像中像或物体的位置与大小,请作出对应的物体或像。

6.

【分析】
要解决平面镜成像的作图问题，需利用平面镜成像的核心特点：像与物体关于镜面对称，即像和物体的对应点连线垂直于镜面，且到镜面的距离相等。对于每个图形，只需找到物体（或像）的关键点，分别向镜面作垂线，在镜面另一侧截取与该点到镜面距离相等的点，最后连接各对应点即可得到对应的像（或物体）。
【解析】
1. 竖直镜面的F：找到F的三个端点，分别向竖直镜面作水平垂线，延长垂线至镜面另一侧，使每个端点的像点到镜面的距离等于原端点到镜面的距离，依次连接像点得到F的像。
2. 水平镜面的三角形：找到三角形的三个顶点，分别向水平镜面作竖直垂线，延长垂线至镜面下方，使每个顶点的像点到镜面的距离等于原顶点到镜面的距离，连接像点得到三角形的像。
3. 斜镜面的三角形：找到三角形的三个顶点，分别向斜镜面作垂线，延长垂线至镜面另一侧，使每个顶点的像点到镜面的距离等于原顶点到镜面的距离，连接像点得到三角形的像。
【答案】

【知识点】
平面镜成像特点，轴对称作图
【点评】
本题考查平面镜成像的基础作图，核心是利用像与物关于镜面对称的性质，属于光学作图的基础题型，需掌握对称点的画法。
【难度系数】
0.5

7. 画出如图所示的小孔成像的光的传播路径。

M N
平静的水面
水池底
A

7.

【分析】要画出小孔成像的光传播路径，需依据光的直线传播原理：物体上每个点发出的光线，经过小孔后会在光屏（圆筒右端）形成对应的像点，且成倒立的像。具体思路是：分别连接物体的各端点与小孔，沿直线延长到光屏，即可得到对应像点，完成光线路径绘制。
【解析】根据光在同种均匀介质中沿直线传播的规律，小孔成像时，物体的光线穿过小孔后，在光屏上形成倒立实像。作图步骤：1. 连接物体上端的小圆与小孔，沿直线延长至圆筒右端，对应像的下端小圆；2. 连接物体三角形的底边端点与小孔，沿直线延长至圆筒右端，对应像的三角形顶端；3. 由此画出所有光线的传播路径，形成倒立的像，与正确路径一致。
【答案】
【知识点】光的直线传播、小孔成像
【点评】本题考查小孔成像的光传播路径作图，核心是利用光的直线传播原理，属于基础光学作图题，是对光的直线传播应用的基础考查。
【难度系数】0.6

8. 如图所示，一束平行太阳光垂直射向水平地面，A为一小铁球，请你标出当小铁球A在图中位置时，其影子$A'$在地面$MN$上的位置（用点表示即可）。

8.

【分析】要确定小铁球A的影子位置，需依据光的直线传播原理：平行太阳光垂直射向地面，光线沿竖直向下的直线传播，小铁球会遮挡光线，在地面MN上形成影子。因此，过A点作竖直向下的垂线，该垂线与地面MN的交点就是影子A'的位置。
【解析】根据光的直线传播，平行光竖直向下传播，过点A作垂直于地面MN的直线，直线与MN的交点即为影子A'的位置，对应参考答案的图示。
【答案】
【知识点】光的直线传播
【点评】本题考查光的直线传播在影子形成中的基础应用，理解影子形成原理即可快速确定位置，属于简单题。
【难度系数】0.7

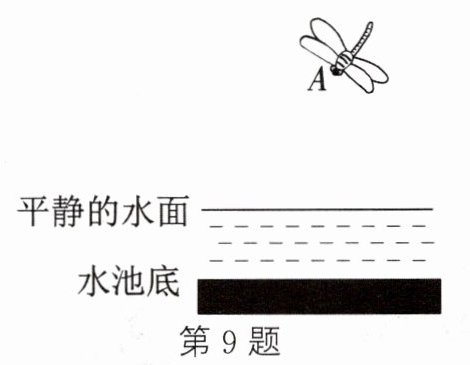

9. 如图所示，一只蜻蜓（用A点表示）停在水池上方。请在图中标出蜻蜓所成的像$A'$（要求保留作图痕迹）。

9.

【分析】要确定蜻蜓在水中的像，需利用平面镜成像的特点：像与物体关于平面镜（平静的水面）对称。解题思路是先明确水面为平面镜，再通过作垂线、截取等距的方法找到像点，同时保留作图痕迹（垂线和垂直符号）。
【解析】1. 平静的水面相当于平面镜，根据平面镜成像规律，像与物关于镜面对称；2. 过蜻蜓所在的A点作水面的垂线，标出垂足；3. 在水面下方的垂线上，截取与A点到水面距离相等的点，该点即为蜻蜓的像A'，作图时需保留垂线和垂直符号。
【答案】
【知识点】平面镜成像
【点评】本题考查平面镜成像的作图，属于基础题型，核心是利用像与物关于镜面对称的特点，作图时需保留必要的作图痕迹。
【难度系数】0.7

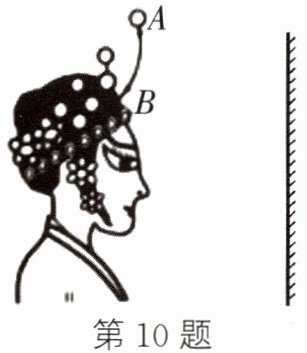

10. 如图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。

10.

【分析】
要完成该题，需依据平面镜成像的特点（像与物关于镜面对称）和光的反射定律。首先，通过作对称点得到弧线AB的像；其次，画A点的光路时，反射光线的反向延长线需经过A点的像点，结合入射光线、反射光线的方向完成光路绘制。
【解析】
1. 画弧线AB的像：根据平面镜成像“像与物关于镜面对称”的特点，分别过A、B两点作平面镜的垂线，在平面镜另一侧的垂线上截取与A、B到平面镜距离相等的点，得到A'、B'两点，用虚线连接A'B'，即为弧线AB在平面镜中的像。
2. 画A点的光路图：从A点向平面镜上选一点O作为入射点，连接A与O，标注箭头表示入射光线方向；连接A'与O，用虚线表示（反射光线的反向延长线），再从O点向人眼方向画带箭头的线段，标注箭头指向人眼，即为反射光线，完成光路。
【答案】

【知识点】
平面镜成像特点、光的反射定律
【点评】
本题考查光学基础作图，需掌握平面镜成像的对称规律和反射光线的绘制方法，是常见的光学作图题，难度适中。
【难度系数】
0.6

11. 如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。

11.

【分析】要画出小潘看到小灯泡A的像的光路，需利用平面镜成像原理：物体发出的光经平面镜反射后，反射光线进入人眼，人眼逆着反射光线看到像。解题思路为：先确定像点（物关于镜面对称），再连接像点与B得到反射光线，找到入射点，最后画出入射光线和反射光线并标注方向。
【解析】1. 根据平面镜成像特点，过点A作平面镜的垂线，延长至镜后，使镜后部分长度等于镜前，得到A的像点A'；2. 连接A'B，与平面镜交于点O，O为光线的入射点；3. 连接AO，箭头方向从A指向O（入射光线）；连接OB，箭头方向从O指向B（反射光线），完成光路图。
【答案】
【知识点】平面镜成像、光的反射作图
【点评】本题是平面镜成像光路的基础作图题，关键是掌握像与物关于镜面对称的作图方法，以及光线箭头的标注规则，属于光学中常见的基础题型。
【难度系数】0.5

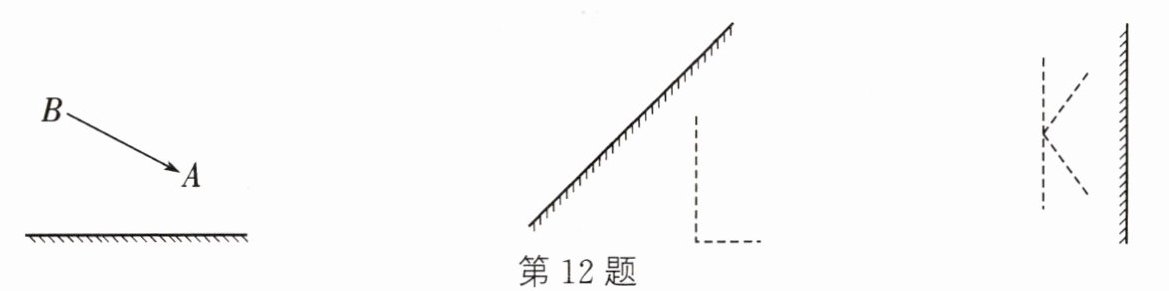

12. 已知下列平面镜成像中像或物体的位置与大小,请作出对应的物体或像。

12.

【分析】
本题考查平面镜成像的作图，核心依据是平面镜成像的特点：像与物体关于平面镜成轴对称，即对应点的连线垂直于镜面，且各对应点到镜面的距离相等。解题时，先确定已知图形的关键点，再分别作出这些关键点关于平面镜的对称点，最后依次连接对称点，即可得到对应的像或物体。
【解析】
1. 左侧水平平面镜的图：分别过点A、B作水平镜面的垂线，在镜面另一侧的垂线上，截取与A、B到镜面距离相等的点，得到像点A'、B'，连接A'B'即为物体AB的像。
2. 中间斜平面镜的图：对已知图形的各个顶点，分别作斜镜面的垂线，在镜面另一侧截取与顶点到镜面距离相等的点，按顺序连接各对称点，得到对应的像。
3. 右侧竖直平面镜的图：对已知图形的各端点，分别作竖直镜面的垂线，在镜面另一侧截取等距的点，连接各对称点，得到对应的像。

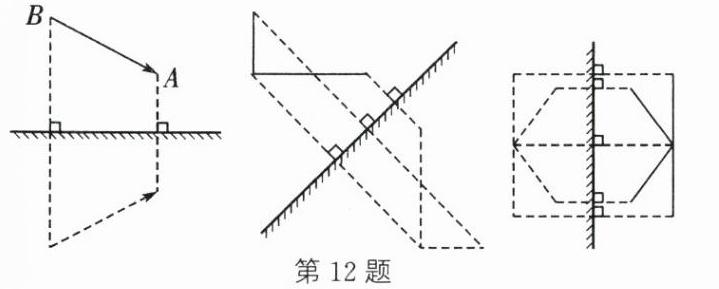

【答案】

【知识点】
平面镜成像作图，平面镜成像特点
【点评】
本题是平面镜成像的基础作图题，主要考查对像与物对称关系的应用，作图时需准确确定对称点，属于光学部分的常规题型，难度适中。
【难度系数】
0.5
