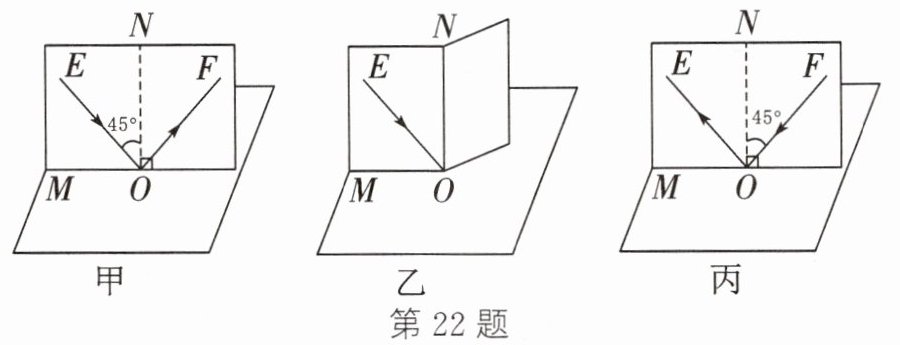

22. 如图是小天同学探究光的反射定律的实验过程。下列说法错误的是 （）

A.实验中使用硬纸板是为了显示光的传播路径
B.图甲中$∠ EOM$是入射角
C.图乙的现象说明反射光线跟入射光线和法线在同一平面内
D.图丙和图甲中的现象说明在反射现象中光路是可逆的

22. B

【分析】
本题考查光的反射定律实验的相关知识，需结合实验操作、现象和结论，以及入射角的定义逐一分析选项：首先明确入射角是入射光线与法线的夹角，再判断各选项说法是否符合光的反射定律实验的原理和结论。
【解析】
逐个分析选项：
A. 实验中使用硬纸板，光在硬纸板上发生漫反射，可清晰显示光的传播路径，该说法正确；
B. 入射角是入射光线与法线的夹角，图甲中∠EOM是入射光线EO与镜面OM的夹角，并非入射角，入射角应为∠EON，该说法错误；
C. 图乙中将纸板F向后折，纸板F与纸板E不在同一平面，无法在纸板F上看到反射光线，说明反射光线、入射光线和法线在同一平面内，该说法正确；
D. 图丙中让光线沿原反射光线FO入射，反射后沿原入射光线OE射出，说明反射现象中光路是可逆的，该说法正确。
【答案】
B
【知识点】
光的反射定律；入射角定义；光路可逆
【点评】
本题通过光的反射定律实验，考查对实验操作目的、现象及结论的理解，需准确掌握入射角概念、实验各环节的意义，属于基础实验类题目，侧重对核心知识点的应用。
【难度系数】
0.6

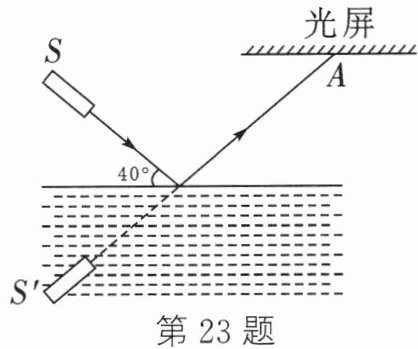

23. 如图所示,固定在水面上方的光源S发出一束光线经水面反射后在光屏上有一个光斑A,已知光束与水面的夹角为$40°$,$S'$是光源经水面反射所成的像。下列说法正确的是()

A.反射角的大小为$40°$
B.当水面升高时,反射角将变大
C.当水面升高时,光斑A将向右移动
D.当水面升高时,$S'$到水面的距离变小

23. D

【分析】
要解决本题，需结合光的反射定律、平面镜成像特点逐一分析选项：首先明确入射角是入射光线与法线（垂直水面）的夹角，反射角等于入射角；平面镜成像时，像与物到镜面（水面）的距离相等；再分析水面升高时，入射光线、反射光线、像的位置变化规律。
【解析】
选项A：入射光线与水面夹角为40°，则入射角为90°-40°=50°，根据反射定律，反射角等于入射角，故反射角为50°，A错误；
选项B：水面升高时，入射光线方向不变，法线始终垂直水面，入射角大小不变，因此反射角也不变，B错误；
选项C：水面升高时，入射点向左移动，反射光线方向不变，因此光屏上的光斑A将向左移动，而非向右，C错误；
选项D：根据平面镜成像特点，像到水面的距离等于光源S到水面的距离。水面升高时，光源S到水面的距离变小，因此S'到水面的距离也变小，D正确。
【答案】
D
【知识点】
光的反射定律；平面镜成像特点
【点评】
本题考查光的反射和平面镜成像的综合应用，需明确水面变化时入射点、反射角、像距的变化逻辑，是初中物理光学的基础题型，需熟练掌握相关规律。
【难度系数】
0.5

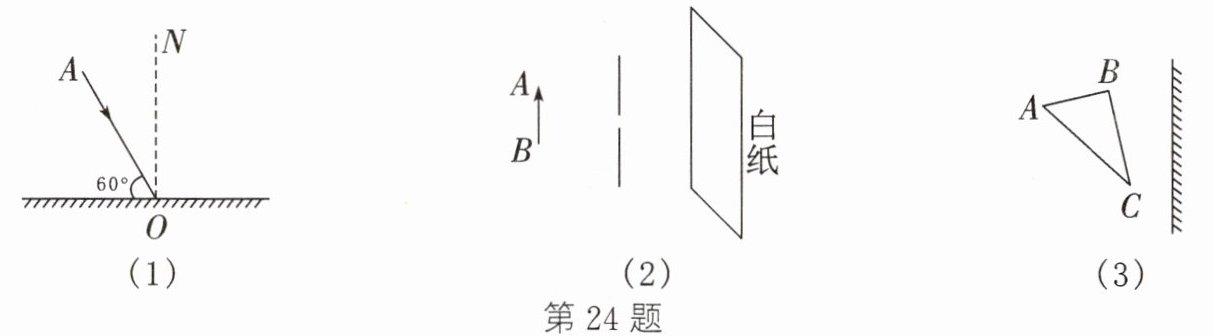

24.（1）已知入射光线，画出反射光线。
（2）如图所示，画出烛焰AB通过小孔在白纸中央所成的像A'B'。
（3）根据平面镜成像特点画出三角形ABC在镜中的像。

24. 作图结果如、、所示

【分析】本题包含三个光学作图题，解题思路如下：（1）光的反射作图：先确定法线，再根据反射角等于入射角画出反射光线；（2）小孔成像作图：利用光的直线传播，分别作出物体上各点经过小孔的光线，在光屏上得到对应的像点，连接成像；（3）平面镜成像作图：根据像与物关于镜面对称的特点，作出各顶点的对称点，连接得到像。
【解析】（1）图（1）：过O点作垂直于镜面的法线ON，入射光线与镜面夹角为60°，则入射角为30°，根据反射角等于入射角，在法线另一侧画出反射光线，使反射角为30°；（2）图（2）：从烛焰A点作过小孔的直线，延长至白纸得到A'，从B点作过小孔的直线，延长至白纸得到B'，连接A'B'，即为倒立的实像；（3）图（3）：分别过A、B、C三点作平面镜的垂线，在镜后延长垂线，使各像点到镜面的距离等于对应物点到镜面的距离，得到A'、B'、C'，用虚线连接三点，得到三角形ABC在镜中的像。
【答案】作图结果如题目中给出的第（1）（2）（3）对应的参考答案图所示
【知识点】光的反射定律、小孔成像、平面镜成像特点
【点评】本题考查光学基础作图，涵盖光的反射、光的直线传播、平面镜成像三个核心知识点，需熟练掌握各作图规则，属于光学基础题型。
【难度系数】0.5

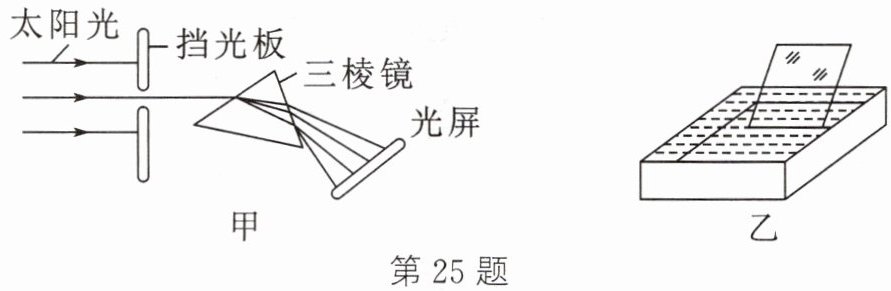

25. 如图甲所示，让一束太阳光通过挡光板的狭缝照射到三棱镜的一个侧面上，用光屏接收从三棱镜的另一侧出射的光线。

（1）将光屏放在（亮处/暗处），你会发现它上面呈现的彩色光带更清晰。
（2）如果彩色光带较亮，而你又分辨不清光屏上彩色光带的色彩，那么你应适当（增大/减小）光屏与三棱镜间的距离。
（3）如图乙所示，一个长方形水槽中装有一定量的水，小明将一块平面镜斜插入水槽中，使太阳光照射在平面镜上，并反射到白色墙壁或白纸上，也可以看到彩色光带，此时平面镜上方的水类似于（填写光学元件名称），轻轻敲击水槽，使水面迅速地做微小振动，墙面上的彩色条纹将（消失/不变/振动）。

25.（1）暗处 （2）增大 （3）三棱镜 消失

【分析】
本题围绕光的色散实验展开，需结合实验原理和现象分析各问题：
（1）彩色光带是太阳光经三棱镜色散形成的，亮度相对有限，环境光线越弱，彩色光带与周围的视觉对比度越高，因此要让光带更清晰，需降低环境光线干扰。
（2）当难以分辨彩色光带的色彩时，说明各颜色光的间距过小，根据光的色散规律，不同色光偏折程度不同，增大光屏与三棱镜的距离，会使各彩色光带的间距变大，便于分辨。
（3）图乙中，斜插入水中的平面镜上方的水，光经过时发生折射和反射，与三棱镜的色散作用一致；水面振动会破坏稳定的折射路径，导致色散现象消失。
【解析】
（1）彩色光带的亮度有限，在暗处环境中，周围光线弱，彩色光带的视觉对比度更高，呈现更清晰，因此光屏应放在暗处。
（2）光的色散中，不同色光偏折程度不同，光屏与三棱镜的距离越大，各彩色光带的间距越大，越容易分辨，故应适当增大光屏与三棱镜间的距离。
（3）图乙中，水和平面镜组合的结构，光经过时发生两次折射，与三棱镜的色散原理相同，因此平面镜上方的水类似于三棱镜；水面振动时，该结构无法形成稳定的折射路径，色散现象消失，故彩色条纹消失。
【答案】
（1）暗处；（2）增大；（3）三棱镜；消失
【知识点】
光的色散、光的折射
【点评】
本题通过两个实验装置考查光的色散原理，需理解色散的本质是光的折射，结合实验现象分析影响色散效果的因素，属于基础应用类题目，难度适中。
【难度系数】
0.6
