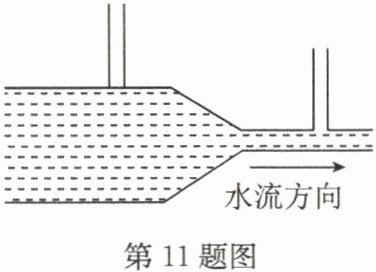

11. (2025·泰兴期末)小明同学将如图所示的玻璃管装置接到水流稳定的自来水管上，请画出水流动时两个竖直管中液面的大致位置.

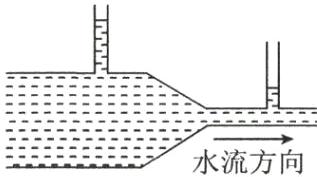

11.如答图所示
　　　　　　　
　　　　　　　　　　第11题答图

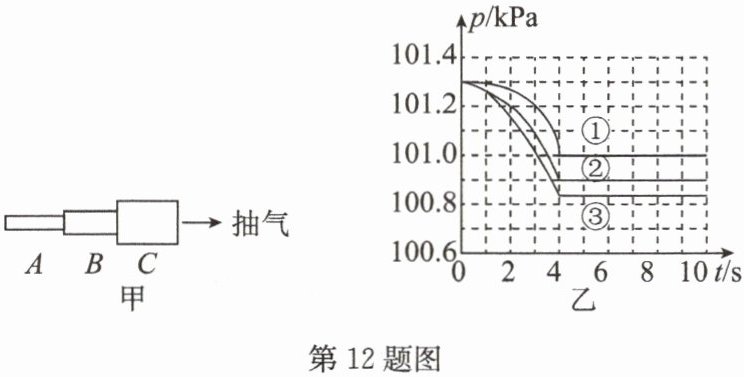

12. 物理老师在实验室做“流体压强与流速关系”的演示实验：如图甲所示是由粗细不同的三节塑料管A、B、C连接而成的装置，三节管中分别接有三个相同的传感器探头，传感器与电脑相连.老师将抽气机与C管右端相连后开始平稳抽气，电脑绘制出的三节管中的气体压强随时间变化的p - t图像如图乙所示.已知①②③三条图线分别对应粗细不同的三节管中气体压强随时间变化的情况，则由图像可知：

(1)在抽气过程中，实验室的大气压为Pa；0 ~ 4s时，塑料管中的气体流速最快，图像①是塑料管中的气体压强随时间变化的图像.(后两空均填“A”“B”或“C”)
(2)此实验说明了流动的气体，流速大处压强(填“大”或“小”)；当老师将抽气机调换挡位后，图像中①②③三条图线出现了下移，由此可以判断三节管中气体的流速(填“增大”或“减小”).

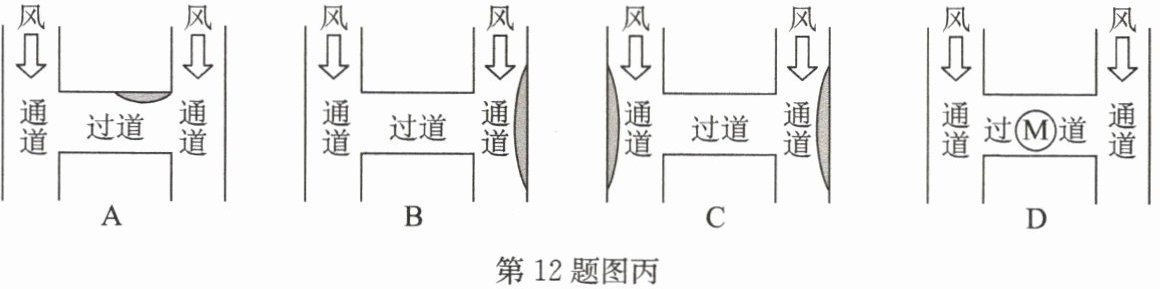

(3)利用流体压强与流速的关系，解决某地下商城“工”字形通道中过道的通风问题，技术员设计了以下几种方案；如图丙所示，黑色部分为墙面凸出部分，M是安装在过道顶的换气扇，其中既有效又节能的是(填字母序号).

12.(1)1.013×10⁵ A　C　(2)小　增大　(3)B
