1.小明设计了一种利用电磁继电器来自动控制抽水机工作的电路。当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下来的电路连接应该是
（）

A.M接A,N接B
B.M接B,N接D
C.M接B,N接C
D.M接A,N接D

1.B

2.方方按如图所示电路进行实验。闭合开关后，小磁针发生偏转。当小磁针静止时，N极指向（填“上方”或“下方”）。向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与有关。

2.下方 电流大小

3.小明设计了如图所示的燃气灶熄火自动保护装置，当燃气灶发生意外熄火时，装置能利用电磁铁与衔铁K断开而自动切断气源。图中$R_1$为热敏电阻(阻值会随温度的变化而变化)，$R$为保护电阻。
(1)闭合开关S，电磁铁A端的磁极为极。
(2)当燃气灶发生意外熄火时，$R_1$温度降低，其阻值随温度的降低而。

3.(1)S (2)增大

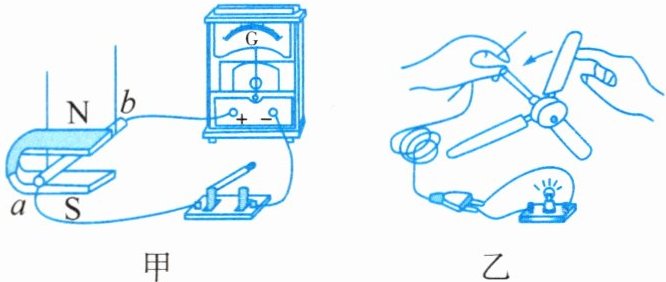

4.研究性学习小组的同学用如图甲所示的实验装置探究“产生感应电流的条件”。
(1)小明在实验中,闭合开关,当导体ab向右运动时,并未发现电流表指针明显偏转,你认为可能的原因是(写出一条)。
(2)小强在实验中,闭合开关,让导体ab在磁场中竖直上下运动;小华在实验中,闭合开关,让导体ab不动,左右移动磁铁。则(填“小强”或“小华”)的电流表指针会发生偏转。
(3)微型电扇通电工作时,它是电动机。如图乙所示,在微型电扇的插头处连接小灯泡,用手快速拨动风扇叶片时,小灯泡发光,此时微型电扇竟然变成了发电机。请你根据以上探究结果解释它的工作原理。

4.(1)导体运动的速度较小
(2)小华
(3)电扇的内部有磁铁和线圈,当微型电扇的插头处连接小灯泡,快速拨动风扇叶片时,线圈做切割磁感线运动,故能产生感应电流,此时微型电扇如同一台发电机,其原理就是电磁感应。
