【跟踪练习】

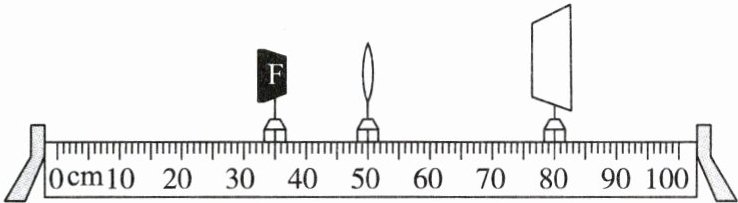

3. 用下图的装置做探究凸透镜成像的规律的实验时,已知凸透镜的焦距为10 cm,下列说法正确的是(
A.发光物体在如图所示的位置时成像的特点与照相机成像特点相同
B.将发光物体向远离凸透镜的方向移动,向右移动光屏可得到发光物体清晰的像
C.将发光物体移动到光具座42 cm刻度线处,发光物体所成的像是倒立、放大的
D.将发光物体移动到光具座30 cm刻度线处,移动光屏至适当位置,光屏上可得到等大的像
3. 用下图的装置做探究凸透镜成像的规律的实验时,已知凸透镜的焦距为10 cm,下列说法正确的是(
D
)A.发光物体在如图所示的位置时成像的特点与照相机成像特点相同
B.将发光物体向远离凸透镜的方向移动,向右移动光屏可得到发光物体清晰的像
C.将发光物体移动到光具座42 cm刻度线处,发光物体所成的像是倒立、放大的
D.将发光物体移动到光具座30 cm刻度线处,移动光屏至适当位置,光屏上可得到等大的像
答案
D
解析
由图可知，凸透镜在50cm刻度线处。
A.发光物体在35cm刻度线处，物距$u=50cm - 35cm=15cm$，$f=10cm$，$f＜u＜2f$，成倒立、放大实像，与投影仪成像特点相同，A错误。
B.物体远离凸透镜，物距增大，像距减小，应向左移动光屏，B错误。
C.物体在42cm刻度线处，物距$u=50cm - 42cm=8cm$，$u＜f$，成正立、放大虚像，C错误。
D.物体在30cm刻度线处，物距$u=50cm - 30cm=20cm$，$u=2f$，成倒立、等大实像，D正确。
结论：D
A.发光物体在35cm刻度线处，物距$u=50cm - 35cm=15cm$，$f=10cm$，$f＜u＜2f$，成倒立、放大实像，与投影仪成像特点相同，A错误。
B.物体远离凸透镜，物距增大，像距减小，应向左移动光屏，B错误。
C.物体在42cm刻度线处，物距$u=50cm - 42cm=8cm$，$u＜f$，成正立、放大虚像，C错误。
D.物体在30cm刻度线处，物距$u=50cm - 30cm=20cm$，$u=2f$，成倒立、等大实像，D正确。
结论：D

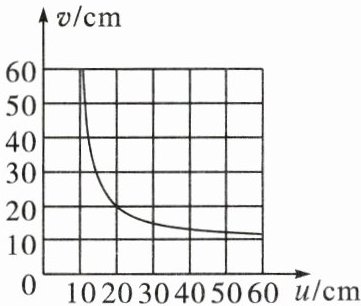

4. 如图所示,小明同学在探究凸透镜成像的规律时,记录并绘制了像距v和物距u之间的关系图像。下列说法正确的是(
A.凸透镜焦距为20 cm
B.物距为5 cm时,可以通过移动光屏承接到清晰的像
C.物距为15 cm时,成放大的像,根据这一原理可以制成投影仪
D.物距由15 cm增大到30 cm的过程中,在光屏上看到的像一直是变大的
C
)A.凸透镜焦距为20 cm
B.物距为5 cm时,可以通过移动光屏承接到清晰的像
C.物距为15 cm时,成放大的像,根据这一原理可以制成投影仪
D.物距由15 cm增大到30 cm的过程中,在光屏上看到的像一直是变大的
答案
C [解析]当v=u=2f时，成倒立、等大的实像，由题图可知f=10cm，A错误。当u=5cm时，u＜f，凸透镜成正立、放大的虚像，在光屏上得不到像，B错误。当u=15cm时，物距在焦距和2倍焦距之间，所以成倒立、放大的实像，应用为投影仪，C正确。在物体从距凸透镜15cm处移动到30cm处的过程中，物距变大，像距变小，像变小，D错误。
