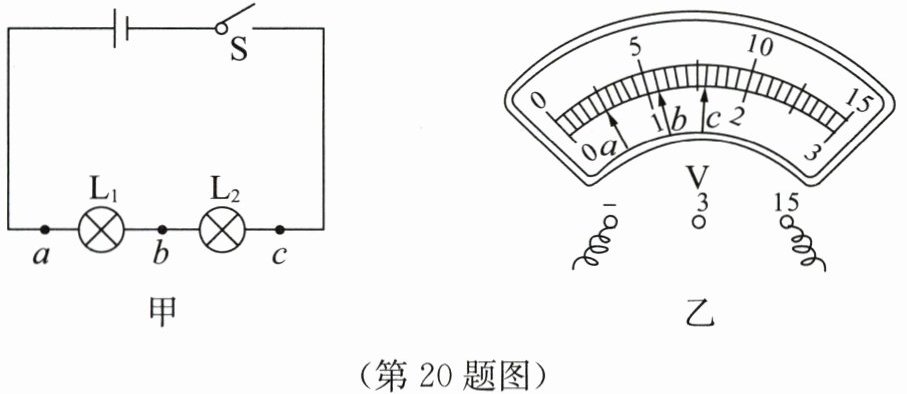

20. (6分)某同学根据如图甲所示电路探究串联电路中电压的关系.

(1) 连接实物时,开关应
(2) 测了三个位置的电压,电压表的示数如图乙所示,请完成下表.
|电压表接入位置|ab|bc|ac|
|电压表指针位置|a|b|c|
|电压值/V|
|结论|

(1) 连接实物时,开关应
断开
,电压表应用试触
法来选择量程.(2) 测了三个位置的电压,电压表的示数如图乙所示,请完成下表.
|电压表接入位置|ab|bc|ac|
|电压表指针位置|a|b|c|
|电压值/V|
0.5
|1
|1.5
||结论|
串联电路的总电压等于各部分电路两端电压之和(或Uₐc=Uₐb+Uᵦc)
|答案
(1)断开;试触
(2)
|电压表接入位置|ab|bc|ac|
|----|----|----|----|
|电压表指针位置|a|b|c|
|电压值/V|0.5|1|1.5|
|结论|串联电路的总电压等于各部分电路两端电压之和(或Uₐc=Uₐb+Uᵦc)|
(2)
|电压表接入位置|ab|bc|ac|
|----|----|----|----|
|电压表指针位置|a|b|c|
|电压值/V|0.5|1|1.5|
|结论|串联电路的总电压等于各部分电路两端电压之和(或Uₐc=Uₐb+Uᵦc)|
21. (8分)小余和小乐在探究并联电路中电流的关系时,设计的电路如图甲所示.
(1) 在连接电路的过程中,开关应该
(2) 在实验中,小余试触时电流的指针偏转情况如图乙所示,根据你的分析,你认为原因可能是
(3) 在实验过程中他们连接了如图丙所示的电路,闭合开关S后,观察到灯$L_2$

(5) 连好电路后把电流表分别接入电路中的A、B、C处,测出它们的电流,见下表:

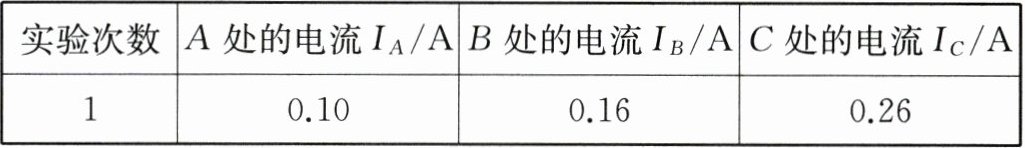

|实验次数|A处的电流Iₐ/A|B处的电流Iᵦ/A|C处的电流Ic/A|
|1|0.10|0.16|0.26|

他们下一步应该做的是
A. 整理器材,结束实验
B. 改变电流表的量程或换电流表再测几次
C. 换用不同规格的小灯泡,再测出几组电流值
这样做的目的是
(6) 通过对上面数据分析,可以得出的结论是
(1) 在连接电路的过程中,开关应该
断开
.(2) 在实验中,小余试触时电流的指针偏转情况如图乙所示,根据你的分析,你认为原因可能是
电流表正负接线柱接反了
.(3) 在实验过程中他们连接了如图丙所示的电路,闭合开关S后,观察到灯$L_2$
不发光
(选填"发光"或"不发光").(4) 请在图丙上只改动一根导线,实现$L_1、$$L_2$并联,电流表$A_1$测干路电流$,A_2$测灯$L_2$的电流,开关控制所有用电器.(5) 连好电路后把电流表分别接入电路中的A、B、C处,测出它们的电流,见下表:
|实验次数|A处的电流Iₐ/A|B处的电流Iᵦ/A|C处的电流Ic/A|
|1|0.10|0.16|0.26|
他们下一步应该做的是
C
.A. 整理器材,结束实验
B. 改变电流表的量程或换电流表再测几次
C. 换用不同规格的小灯泡,再测出几组电流值
这样做的目的是
避免实验结论的偶然性,使结论更具普遍性
.(6) 通过对上面数据分析,可以得出的结论是
并联电路中,干路电流等于各支路电流之和
.答案
21.(1)断开
(2)电流表正负接线柱接反了
(3)不发光
(4)(在图丙上改动导线,具体为:将连接电流表A₂负接线柱与灯L₁左端的导线改接到灯L₂的左端,使L₁、L₂并联,A₁在干路,A₂与L₂串联,开关控制整个电路)
(5)C;避免实验结论的偶然性,使结论更具普遍性
(6)并联电路中,干路电流等于各支路电流之和
(2)电流表正负接线柱接反了
(3)不发光
(4)(在图丙上改动导线,具体为:将连接电流表A₂负接线柱与灯L₁左端的导线改接到灯L₂的左端,使L₁、L₂并联,A₁在干路,A₂与L₂串联,开关控制整个电路)
(5)C;避免实验结论的偶然性,使结论更具普遍性
(6)并联电路中,干路电流等于各支路电流之和
