13.(2004)磁体旁的小磁针静止时所指的方向如图所示,请在括号中标出磁体的磁极,并标出图中磁感线的方向。

磁体左端括号标极，右端括号标极；磁感线方向向。

左端括号标S极，右端括号标N极；磁感线方向向左。

小磁针静止时N极所指的方向为该点的磁场方向，磁体周围的磁感线由N极出发回到S极，所以磁体的左端为S极，右端为N极，磁感线方向向左。

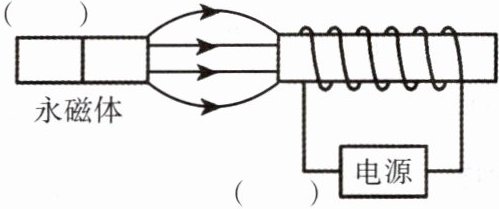

14.(2004,2008)在图中相应的括号中,标出永磁体的“N”或“S”极及电源的“+”或“-”极。

（永磁体左端）（永磁体右端）（电源左端）（电源右端）

（1）磁感线从磁体的N极出发，回到S极。在磁体外部，磁感线方向是从左向右，所以永磁体的左端为N极，右端为S极。
（2）根据安培定则（右手螺旋定则）：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。已知螺线管右端为N极，可判断出电流从螺线管的左端流入，右端流出，所以电源的左端为“+”极，右端为“-”极。
综上，永磁体左端括号填“N”，右端括号填“S”；电源左端括号填“+”，右端括号填“-”。

15.(2012,2013)【创新实验】“一起悟理”创新实验小组自制了两种小电动机。

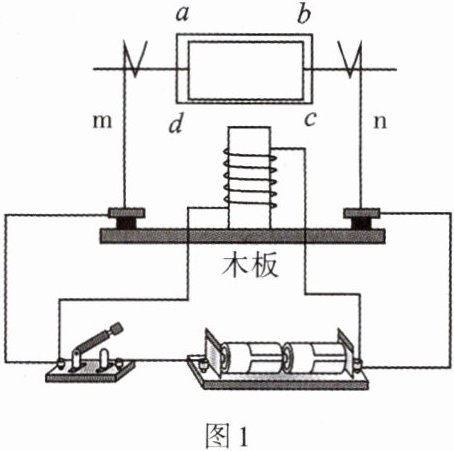

(一)如图1,用固定在木板上的硬金属丝m、n作支架,把粗漆包线绕成矩形线圈abcd,漆包线的两端伸出作为引线,用小刀刮去左端全部的漆皮,右端只刮半周,将引线放在支架上,电磁铁置于线圈之下,闭合开关,用手轻推一下,线圈就会不停地转下去。
(1)引线上的漆皮要刮掉,原因是漆皮属于。
(2)线圈abcd与电磁铁的连接方式是联;电磁铁外部的磁场与磁体的磁场相似,电磁铁上端的磁极是极。

(3)线圈转动一周时,只有半周获得了动力,要靠转过另半周。
(4)若把电池正负极对调,闭合开关,线圈的转动方向将(选填“改变”或“不变”)。

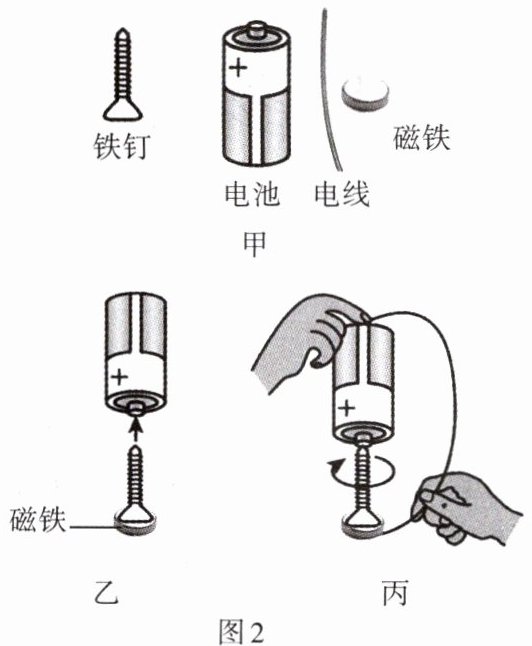

(二)用一个铁钉、一节电池、一根电线和一个纽扣强磁铁,可组装成一个演示用的简易电动机,组装过程如图2所示。

(5)图2乙中,把铁钉和磁铁连起来后就能竖直地吸在电池的正极上,若磁铁的S极朝上,N极朝下,则磁化后的铁钉的尖端为(选填“N”或“S”)极。
(6)图2丙中,用电线把电池的负极和磁铁连接起来,就有电流通过磁铁和铁钉,通过铁钉的电流方向是(选填“自下而上”或“自上而下”),磁铁上的电流由于受到的作用而带动铁钉开始旋转。
(7)演示时,若要改变铁钉的转动方向,可以改变方向。

（1）绝缘体
（2）并；条形；N
（3）惯性
（4）改变
（5）N
（6）自上而下；磁场力
（7）电流（或磁场）
