7.(★★)(2025·成都)解锁城市灯火,感受巴蜀风情。2025年“五一”假期,成都“锦江花月夜”主题活动中,7 m高的巨型花灯“花花”浮在水面上,如图4.3-17所示。下列说法正确的是
【】
A.人们看到水面上的“花花”,是因为光发生了镜面反射
B.水中的鱼看到水面上的“花花”,是因为光沿直线传播
C.“花花”在水中的倒影,是光的反射形成的虚像
D.“花花”在水中倒影的高度大于7 m
【】
A.人们看到水面上的“花花”,是因为光发生了镜面反射
B.水中的鱼看到水面上的“花花”,是因为光沿直线传播
C.“花花”在水中的倒影,是光的反射形成的虚像
D.“花花”在水中倒影的高度大于7 m
答案
7. C
解析
【分析】
本题考查光的反射相关知识，需结合平面镜成像原理、光的直线传播和折射规律逐一分析选项。首先明确：平静水面相当于平面镜，平面镜成像是光的反射现象，成等大虚像；人看到实物是光的直线传播，水中物体看岸上物体是光的折射。再逐个判断选项：A选项中水面上的“花花”是实物，人看到实物是光的直线传播，并非镜面反射；B选项中水中鱼看到岸上的“花花”是光的折射，不是直线传播；C选项符合平面镜成像的原理；D选项中倒影与实物等大，高度等于7m。
【解析】
逐一分析各选项：
选项A：人们看到水面上的实物“花花”，是光沿直线传播进入人眼，并非光的镜面反射，故A错误。
选项B：水中的鱼看到水面上的“花花”，是光从空气斜射入水中发生折射形成的，不是光沿直线传播，故B错误。
选项C：“花花”在水中的倒影属于平面镜成像，原理是光的反射，成正立、等大的虚像，故C正确。
选项D：根据平面镜成像特点，像与物大小相等，因此“花花”在水中倒影的高度等于7m，故D错误。
【答案】
C
【知识点】
光的反射；平面镜成像
【点评】
本题结合生活中的倒影现象，考查光学基础知识点，需准确区分光的直线传播、反射、折射的应用，难度适中，属于常见基础题型。
【难度系数】
0.6
本题考查光的反射相关知识，需结合平面镜成像原理、光的直线传播和折射规律逐一分析选项。首先明确：平静水面相当于平面镜，平面镜成像是光的反射现象，成等大虚像；人看到实物是光的直线传播，水中物体看岸上物体是光的折射。再逐个判断选项：A选项中水面上的“花花”是实物，人看到实物是光的直线传播，并非镜面反射；B选项中水中鱼看到岸上的“花花”是光的折射，不是直线传播；C选项符合平面镜成像的原理；D选项中倒影与实物等大，高度等于7m。
【解析】
逐一分析各选项：
选项A：人们看到水面上的实物“花花”，是光沿直线传播进入人眼，并非光的镜面反射，故A错误。
选项B：水中的鱼看到水面上的“花花”，是光从空气斜射入水中发生折射形成的，不是光沿直线传播，故B错误。
选项C：“花花”在水中的倒影属于平面镜成像，原理是光的反射，成正立、等大的虚像，故C正确。
选项D：根据平面镜成像特点，像与物大小相等，因此“花花”在水中倒影的高度等于7m，故D错误。
【答案】
C
【知识点】
光的反射；平面镜成像
【点评】
本题结合生活中的倒影现象，考查光学基础知识点，需准确区分光的直线传播、反射、折射的应用，难度适中，属于常见基础题型。
【难度系数】
0.6

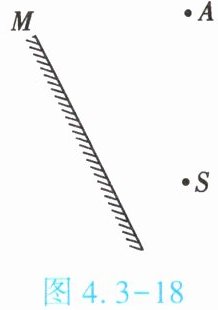

8.(★★★)(2025·安徽)如图4.3-18所示,M为平面镜,S为光源。请作出S发出的光经平面镜反射后通过A点的光路图(保留作图痕迹)。
答案

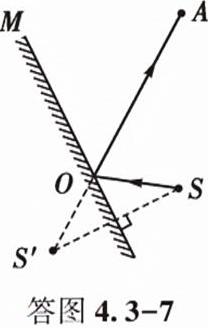

8. 如答图4.3-7所示
解析
【分析】要作出S发出的光经平面镜反射后通过A点的光路，需利用平面镜成像时“像与物关于镜面对称”的特点。具体思路是：先找到光源S在平面镜中的像S'，连接像S'与A点，与平面镜的交点即为入射点，再连接S与入射点（入射光线）、入射点与A（反射光线），即可完成光路。
【解析】1. 过S点作平面镜M的垂线，延长至镜后，使镜后部分长度等于镜前部分，得到S的像S'（镜后连线用虚线）；2. 连接S'A，S'A与平面镜M交于点O，O为入射点；3. 连接SO，得到入射光线，连接OA，得到反射光线；4. 在入射光线SO上标上指向O的箭头，反射光线OA上标上背离O指向A的箭头，保留所有作图痕迹。
【答案】如答图4.3-7所示
【知识点】平面镜成像作图、光的反射光路
【点评】本题是光学基础作图题，利用平面镜成像确定反射光线的方法是核心，需掌握像与物对称的作图规则。
【难度系数】0.6
【解析】1. 过S点作平面镜M的垂线，延长至镜后，使镜后部分长度等于镜前部分，得到S的像S'（镜后连线用虚线）；2. 连接S'A，S'A与平面镜M交于点O，O为入射点；3. 连接SO，得到入射光线，连接OA，得到反射光线；4. 在入射光线SO上标上指向O的箭头，反射光线OA上标上背离O指向A的箭头，保留所有作图痕迹。
【答案】如答图4.3-7所示
【知识点】平面镜成像作图、光的反射光路
【点评】本题是光学基础作图题，利用平面镜成像确定反射光线的方法是核心，需掌握像与物对称的作图规则。
【难度系数】0.6
拓展创新
太阳灶

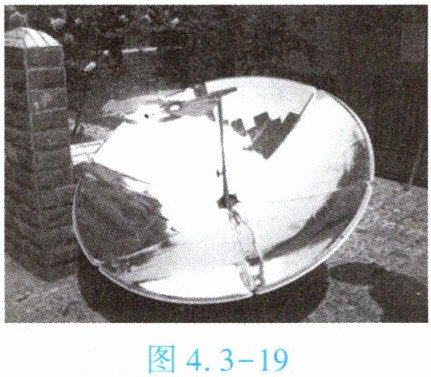

太阳灶(如图4.3-19所示)是利用太阳能辐射,通过聚光获取热量,进行烹饪食物的一种装置。它不烧任何燃料,没有任何污染。
聚光式太阳灶是将较大面积的阳光聚焦到锅底,使温度升到较高的程度,以满足烹饪要求。这种太阳灶的关键部件是聚光镜,不仅有镜面材料的选择,还有几何形状的设计。最普通的反光镜为镀银或镀铝玻璃镜,也有铝抛光镜面和涤纶薄膜镀铝材料等。
聚光式太阳灶的镜面设计,大都采用旋转抛物面的聚光原理。设计一个700~1 200 W功率的聚光式太阳灶,通常采光面积为1.5~2.0 m²,温度可达400 ℃。
思考:请同学们查阅光伏发电反光镜的相关资料。
太阳灶
太阳灶(如图4.3-19所示)是利用太阳能辐射,通过聚光获取热量,进行烹饪食物的一种装置。它不烧任何燃料,没有任何污染。
聚光式太阳灶是将较大面积的阳光聚焦到锅底,使温度升到较高的程度,以满足烹饪要求。这种太阳灶的关键部件是聚光镜,不仅有镜面材料的选择,还有几何形状的设计。最普通的反光镜为镀银或镀铝玻璃镜,也有铝抛光镜面和涤纶薄膜镀铝材料等。
聚光式太阳灶的镜面设计,大都采用旋转抛物面的聚光原理。设计一个700~1 200 W功率的聚光式太阳灶,通常采光面积为1.5~2.0 m²,温度可达400 ℃。
思考:请同学们查阅光伏发电反光镜的相关资料。
答案
解：光伏发电反光镜（常应用于聚光光伏/塔式光热发电系统，也叫定日镜）的相关资料结合初中光学知识整理如下：
1. 工作原理：利用光的镜面反射规律工作，通过高反射率的镜面将太阳光定向反射汇聚到发电系统的能量接收区域，大幅提升接收处的太阳能功率密度，提高太阳能发电的利用效率。
2. 材料特点：镜面多为表面镀银或镀铝的超白钢化玻璃，对可见光的反射率可达90%以上，同时镜面结构强度高，具备耐风沙磨损、抗雨水腐蚀、抗紫外线老化的能力，可在户外露天环境长期使用，正常使用寿命可达25年以上。
3. 配套结构：这类反光镜通常搭载太阳自动跟踪调节装置，可随太阳的方位、高度角的实时变化调整镜面角度，保证反射的太阳光始终精准投射到指定的能量接收位置，最大化太阳能的捕获利用率。
1. 工作原理：利用光的镜面反射规律工作，通过高反射率的镜面将太阳光定向反射汇聚到发电系统的能量接收区域，大幅提升接收处的太阳能功率密度，提高太阳能发电的利用效率。
2. 材料特点：镜面多为表面镀银或镀铝的超白钢化玻璃，对可见光的反射率可达90%以上，同时镜面结构强度高，具备耐风沙磨损、抗雨水腐蚀、抗紫外线老化的能力，可在户外露天环境长期使用，正常使用寿命可达25年以上。
3. 配套结构：这类反光镜通常搭载太阳自动跟踪调节装置，可随太阳的方位、高度角的实时变化调整镜面角度，保证反射的太阳光始终精准投射到指定的能量接收位置，最大化太阳能的捕获利用率。
解析
【分析】
本题需结合光学中光的反射原理，联系光伏发电反光镜的实际应用场景，从工作原理、材料特点、配套结构三个维度整理相关知识，对比太阳灶的聚光逻辑，明确光伏发电反光镜的功能与特性，完成资料整理。
【解析】
光伏发电反光镜（又称定日镜）的相关内容如下：
1. 工作原理：基于光的镜面反射规律，通过高反射率镜面将太阳光定向反射汇聚到发电系统的能量接收区域，提升接收处的太阳能功率密度，提高太阳能发电的利用效率。
2. 材料特点：多采用表面镀银或镀铝的超白钢化玻璃，对可见光反射率达90%以上，具备耐风沙磨损、抗雨水腐蚀、抗紫外线老化的能力，可在户外长期使用，寿命超25年。
3. 配套结构：搭载太阳自动跟踪调节装置，可随太阳方位、高度角的变化调整镜面角度，保证反射光精准投射到指定接收位置，最大化太阳能捕获利用率。
【答案】
光伏发电反光镜（常应用于聚光光伏/塔式光热发电系统，也叫定日镜）的相关资料结合初中光学知识整理如下：
1. 工作原理：利用光的镜面反射规律工作，通过高反射率的镜面将太阳光定向反射汇聚到发电系统的能量接收区域，大幅提升接收处的太阳能功率密度，提高太阳能发电的利用效率。
2. 材料特点：镜面多为表面镀银或镀铝的超白钢化玻璃，对可见光的反射率可达90%以上，同时镜面结构强度高，具备耐风沙磨损、抗雨水腐蚀、抗紫外线老化的能力，可在户外露天环境长期使用，正常使用寿命可达25年以上。
3. 配套结构：这类反光镜通常搭载太阳自动跟踪调节装置，可随太阳的方位、高度角的实时变化调整镜面角度，保证反射的太阳光始终精准投射到指定的能量接收位置，最大化太阳能的捕获利用率。
【知识点】
光的反射、太阳能利用、光学材料特性
【点评】
本题结合实际新能源应用场景，将光学原理与光伏发电技术结合，既考查学生对光学知识的理解，又要求学生联系实际拓展对太阳能利用技术的认知，注重理论与实践的结合。
【难度系数】
0.5
本题需结合光学中光的反射原理，联系光伏发电反光镜的实际应用场景，从工作原理、材料特点、配套结构三个维度整理相关知识，对比太阳灶的聚光逻辑，明确光伏发电反光镜的功能与特性，完成资料整理。
【解析】
光伏发电反光镜（又称定日镜）的相关内容如下：
1. 工作原理：基于光的镜面反射规律，通过高反射率镜面将太阳光定向反射汇聚到发电系统的能量接收区域，提升接收处的太阳能功率密度，提高太阳能发电的利用效率。
2. 材料特点：多采用表面镀银或镀铝的超白钢化玻璃，对可见光反射率达90%以上，具备耐风沙磨损、抗雨水腐蚀、抗紫外线老化的能力，可在户外长期使用，寿命超25年。
3. 配套结构：搭载太阳自动跟踪调节装置，可随太阳方位、高度角的变化调整镜面角度，保证反射光精准投射到指定接收位置，最大化太阳能捕获利用率。
【答案】
光伏发电反光镜（常应用于聚光光伏/塔式光热发电系统，也叫定日镜）的相关资料结合初中光学知识整理如下：
1. 工作原理：利用光的镜面反射规律工作，通过高反射率的镜面将太阳光定向反射汇聚到发电系统的能量接收区域，大幅提升接收处的太阳能功率密度，提高太阳能发电的利用效率。
2. 材料特点：镜面多为表面镀银或镀铝的超白钢化玻璃，对可见光的反射率可达90%以上，同时镜面结构强度高，具备耐风沙磨损、抗雨水腐蚀、抗紫外线老化的能力，可在户外露天环境长期使用，正常使用寿命可达25年以上。
3. 配套结构：这类反光镜通常搭载太阳自动跟踪调节装置，可随太阳的方位、高度角的实时变化调整镜面角度，保证反射的太阳光始终精准投射到指定的能量接收位置，最大化太阳能的捕获利用率。
【知识点】
光的反射、太阳能利用、光学材料特性
【点评】
本题结合实际新能源应用场景，将光学原理与光伏发电技术结合，既考查学生对光学知识的理解，又要求学生联系实际拓展对太阳能利用技术的认知，注重理论与实践的结合。
【难度系数】
0.5
